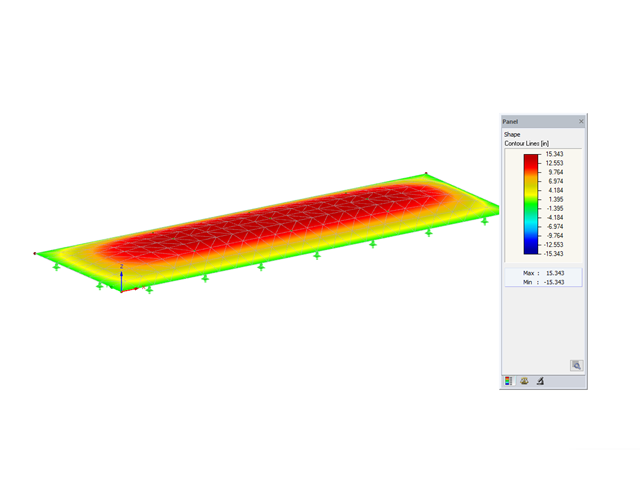

Descargue el modelo de un cojín de lámina aquí y ábralo con el software de análisis de elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito "Simulación de cojines de láminas inflados con aire en RFEM". [*S14279875*]
Submodelos
Modelo utilizado en

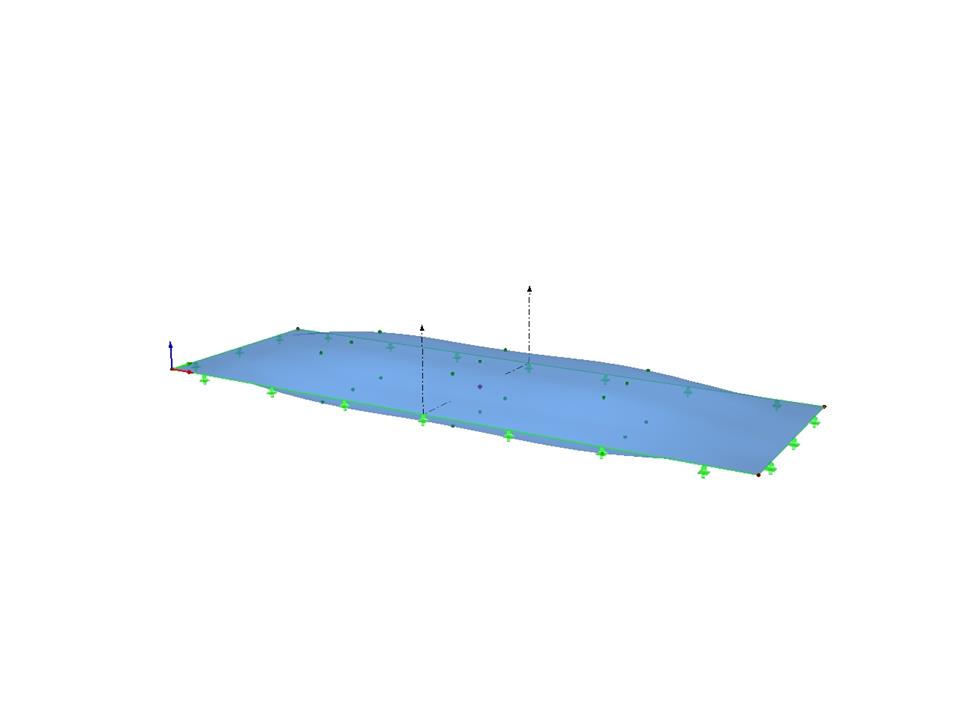

Cojín de lámina
| Número de nudos | 22 |
| Número de líneas | 4 |
| Número de superficies | 2 |
| Número de sólidos | 1 |
| Número de casos de carga | 6 |
| Peso completo | 0,028 t |
| Dimensiones (métricas) | 14,453 x 6,453 x 3,578 m |
| Dimensiones (imperiales) | 47.42 x 21.17 x 11.74 feet |
| Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
