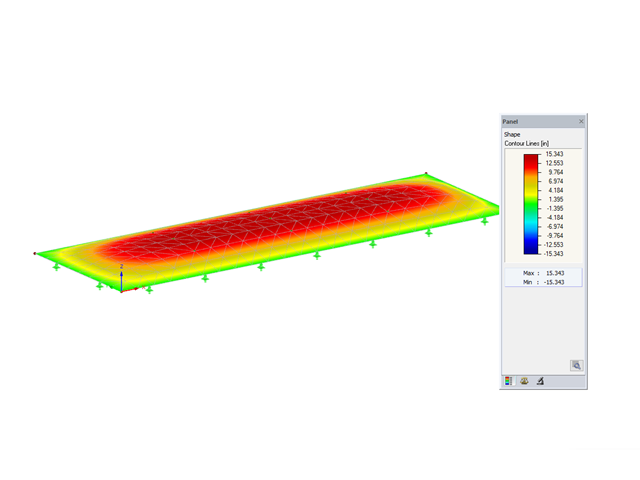

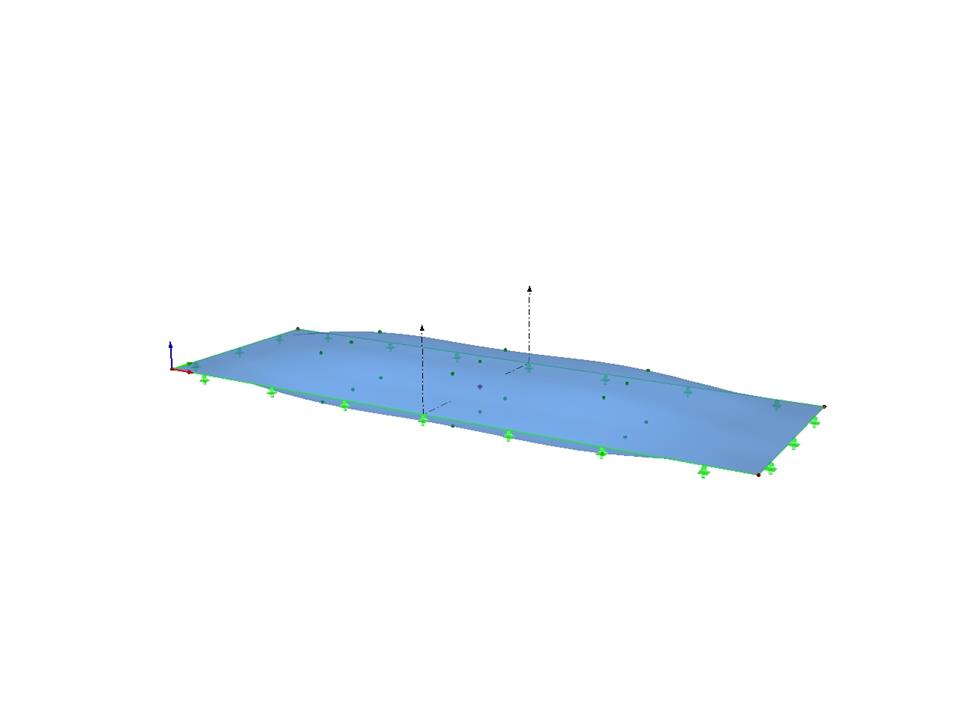

薄膜气枕
节点数目: | 22 |
线的数目 | 4 |
面的数目: | 2 |
实体数目 | 1 |
荷载工况数目 | 6 |
总重量 | 0,028 t |
翘曲区域尺寸 | 14.453 x 6.453 x 3.578 m |
软件版本 | 5.23.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
类似模型
![Vernetzung von Membranen](/zh/webimage/009962/2421642/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
RF-FORM-FINDING 中的找形过程会在空间中移动膜面的有限元单元的角节点,直到定义的面应力与边界条件达到平衡。 Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
![正交各向异性预应力](/zh/webimage/010009/2422028/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)

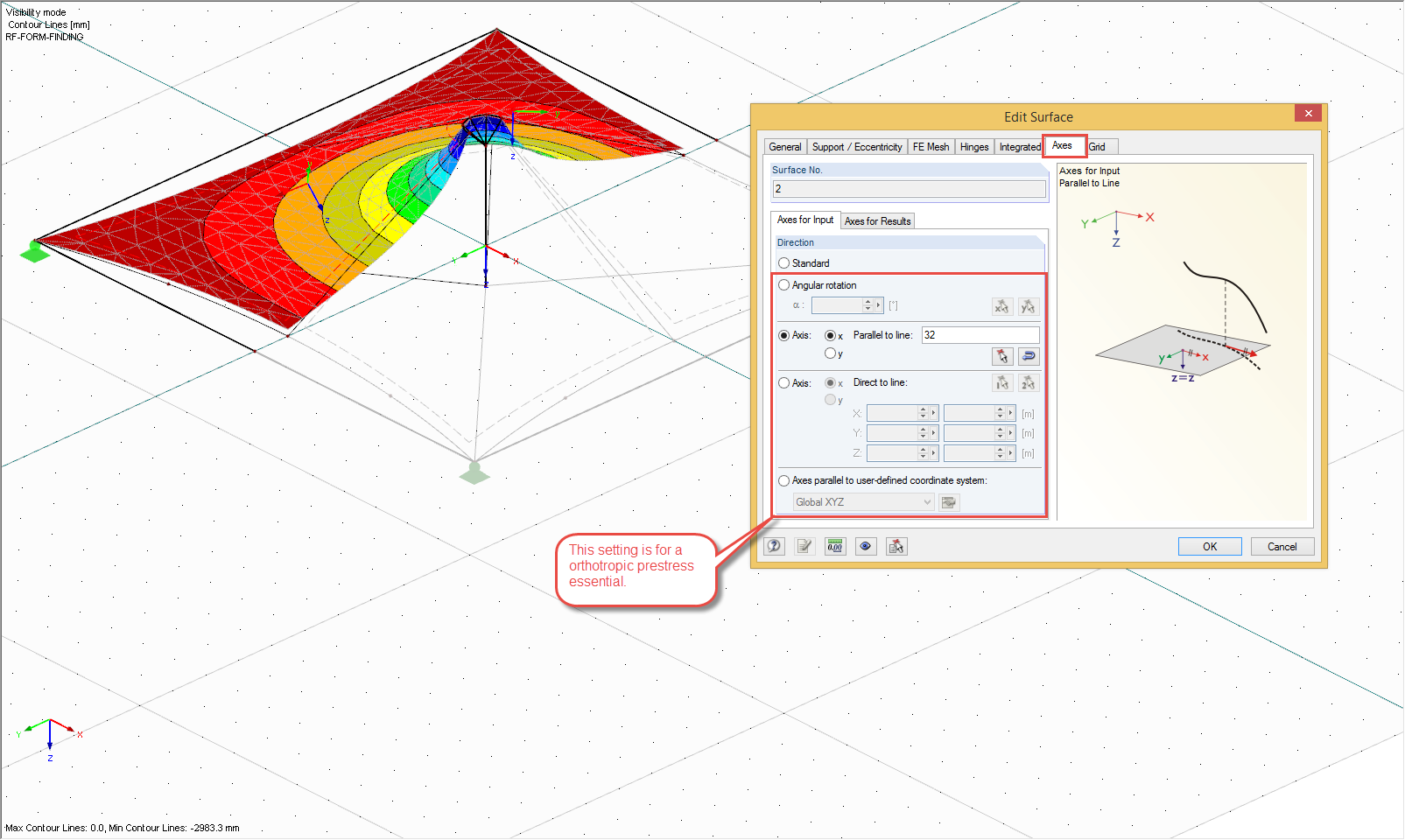

RFEM 中的找形过程寻找一种平衡状态,在该状态下膜面的定义预应力与具有边界反力的索单元的预应力或长度变化相平衡。 Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
