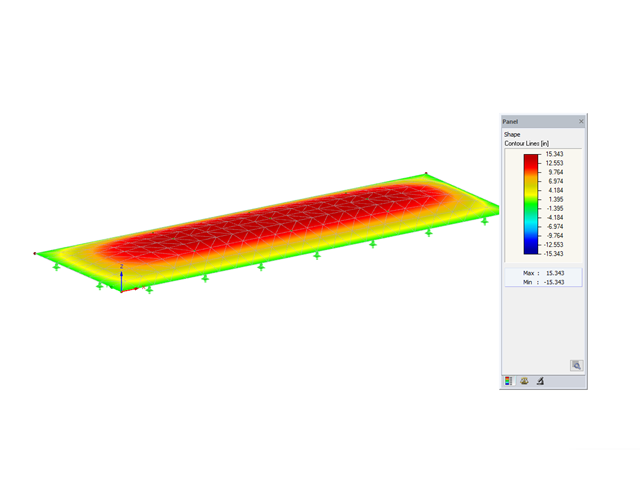

Stáhněte si model fóliového polštáře a otevřete ho v programu RFEM pro statické výpočty.
Tento model jsme použili při bezplatném webináři „Simulace vzduchových fóliových polštářů v programu RFEM“ dne 28. června 2018. [*S14279875*]

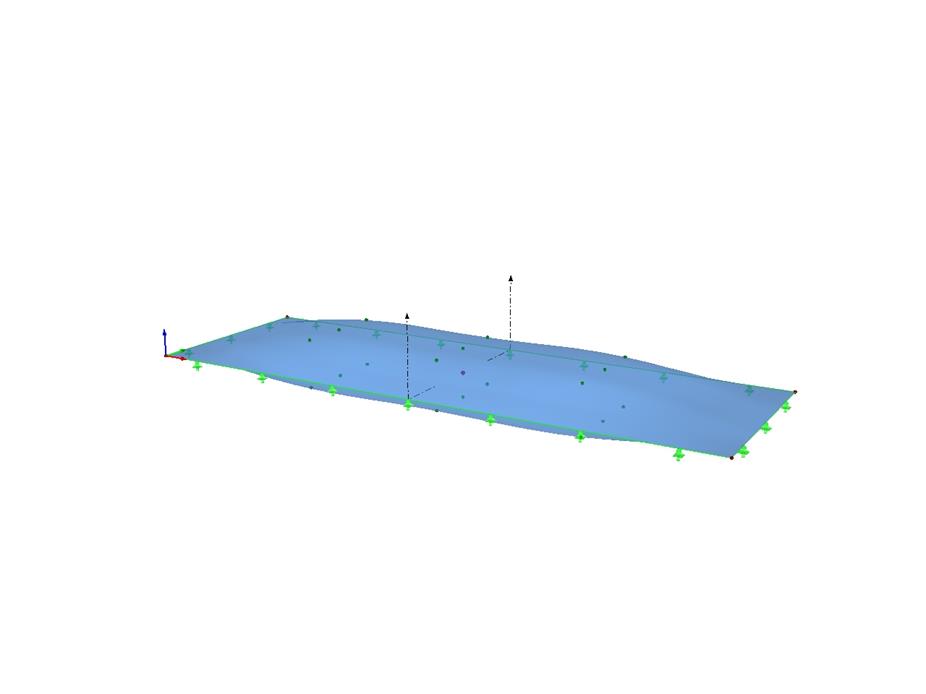

Fóliový polštář
Počet uzlů | 22 |
Počet linií | 4 |
Počet ploch | 2 |
Počet těles | 1 |
Počet zatěžovacích stavů | 6 |
Celková hmotnost | 0,028 t |
Rozměry (metrické) | 14,453 x 6,453 x 3,578 m |
Rozměry (imperiální) | 47.42 x 21.17 x 11.74 feet |
Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
