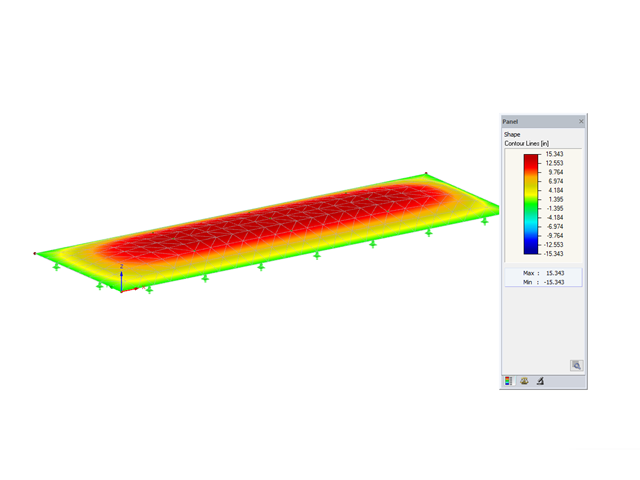

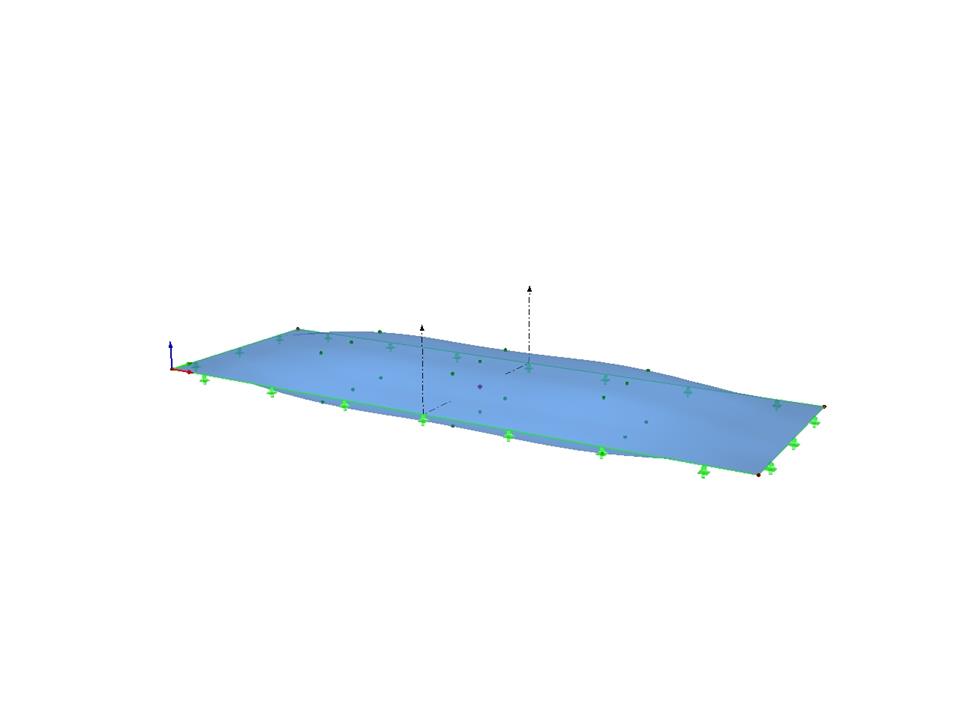

Scarica qui il modello di un cuscino di alluminio e aprilo con il software di analisi degli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito " Simulazione di cuscini in alluminio gonfiati ad aria in RFEM." [*S14279875*]
Cuscino in ETFE
Numero di nodi | 22 |
Numero di linee | 4 |
Numero di superfici | 2 |
Numero di solidi | 1 |
Numero di casi di carico | 6 |
Peso totale | 0,028 t |
Dimensioni (metriche) | 14.453 x 6.453 x 3.578 m |
Dimensioni (imperiali) | 47.42 x 21.17 x 11.74 feet |
Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
