Pobierz tutaj model poduszki z folii i otwórz ją w programie RFEM do analizy elementów skończonych.
Model ten został wykorzystany w bezpłatnym webinarium „ Simulation of Air-Inflated Foil Poduszki w RFEM ”. [*S14279875*]

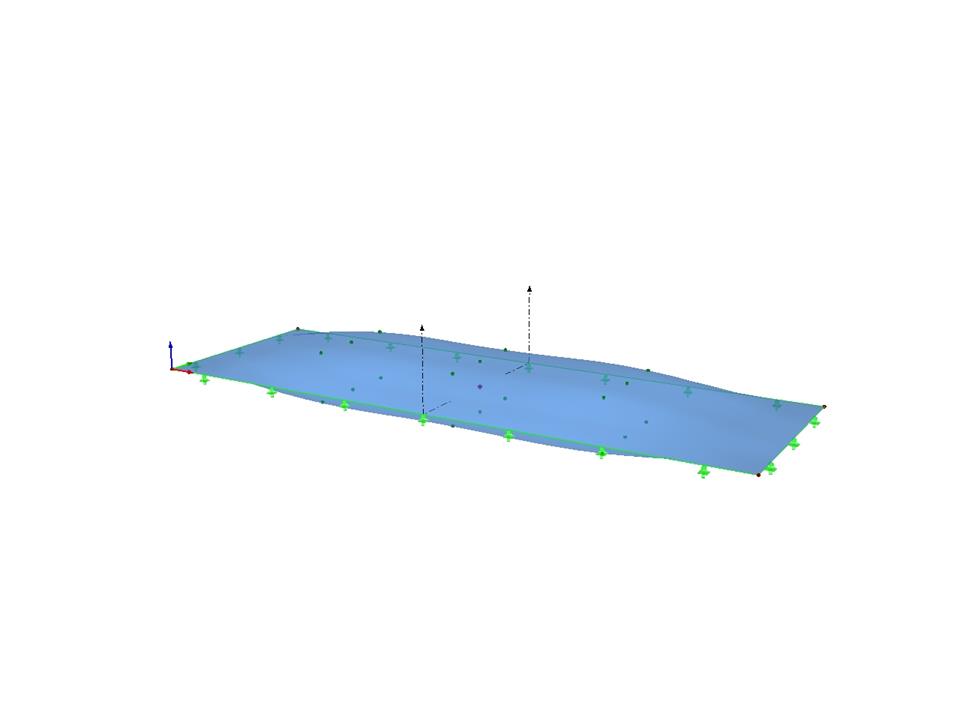

Poduszka z folii
Liczba węzłów | 22 |
Liczba linii | 4 |
Liczba powierzchni | 2 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 6 |
Ciężar całkowity | 0,028 t |
Wymiary (metryczne) | 14,453 x 6,453 x 3,578 m |
Wymiary (imperialne) | 47.42 x 21.17 x 11.74 feet |
Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
