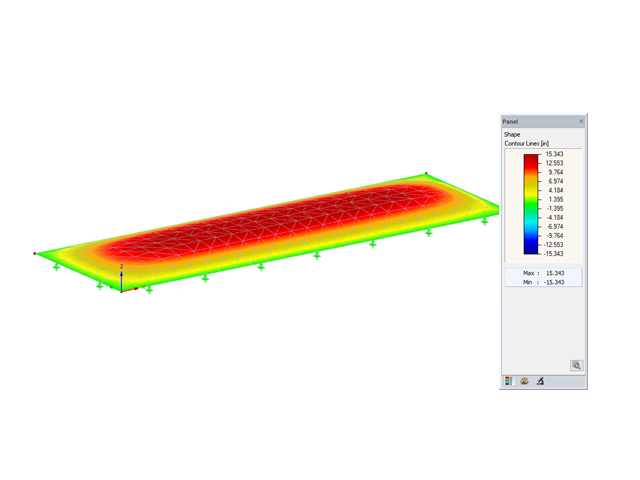

Faça aqui o download do modelo de uma almofada de folhas e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito "Simulação de almofadas de folhas insufladas com ar no RFEM" de 28 de junho de 2018. [*S14279875*]

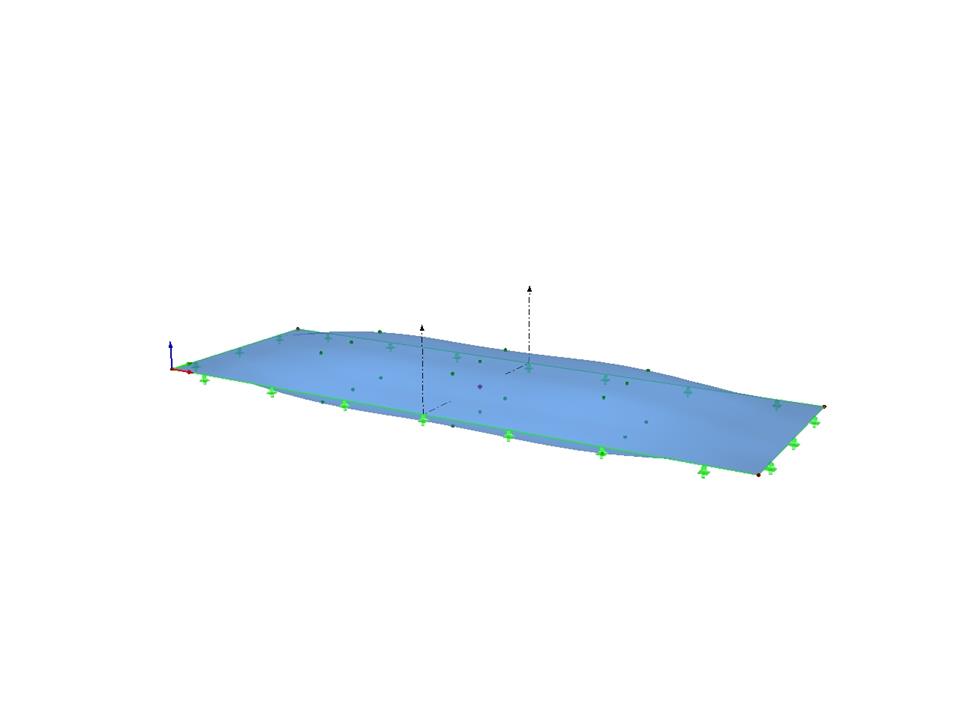

Almofada de folhas
Número de nós | 22 |
Número de linhas | 4 |
Número de superfícies | 2 |
Número de sólidos | 1 |
Número de casos de carga | 6 |
Peso total | 0,028 t |
Dimensões (métricas) | 14,453 x 6,453 x 3,578 m |
Dimensões (imperial) | 47.42 x 21.17 x 11.74 feet |
Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
