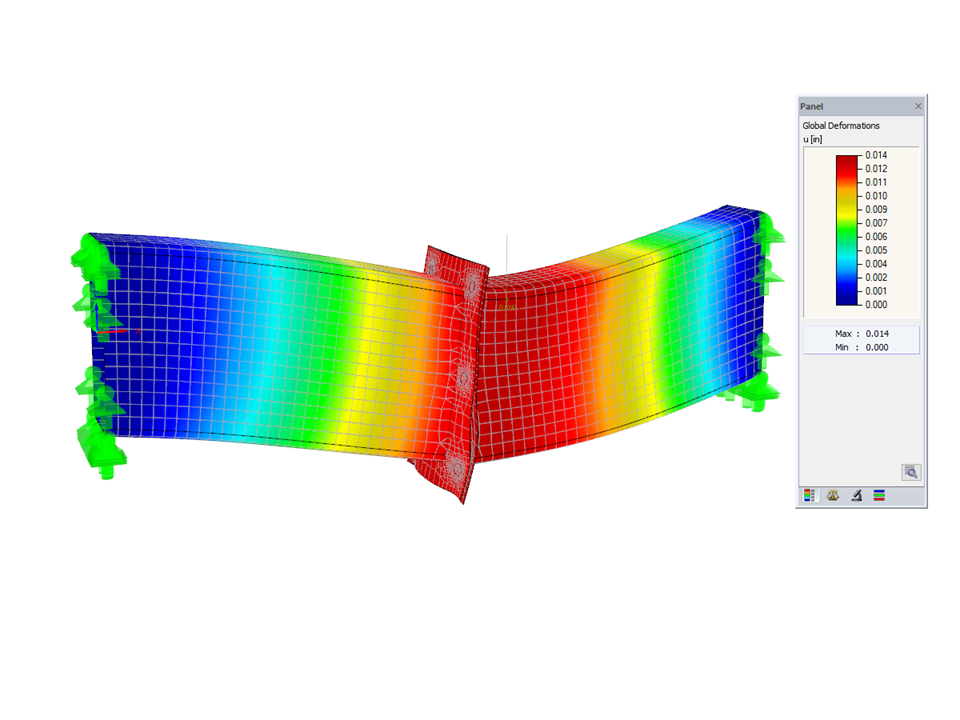

Ligação de uma viga modelada utilizando um sólido de contacto não linear no RFEM. O seminário web na ligação abaixo mostra o fluxo de trabalho de modelação utilizando um sólido de contacto no RFEM.
Ligação de viga – Sólido de contacto não linear
Número de nós | 107 |
Número de linhas | 84 |
Número de barras | 6 |
Número de superfícies | 40 |
Número de sólidos | 1 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,170 t |
Dimensões (métricas) | 1,532 x 0,508 x 0,356 m |
Dimensões (imperial) | 5.03 x 1.67 x 1.17 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
