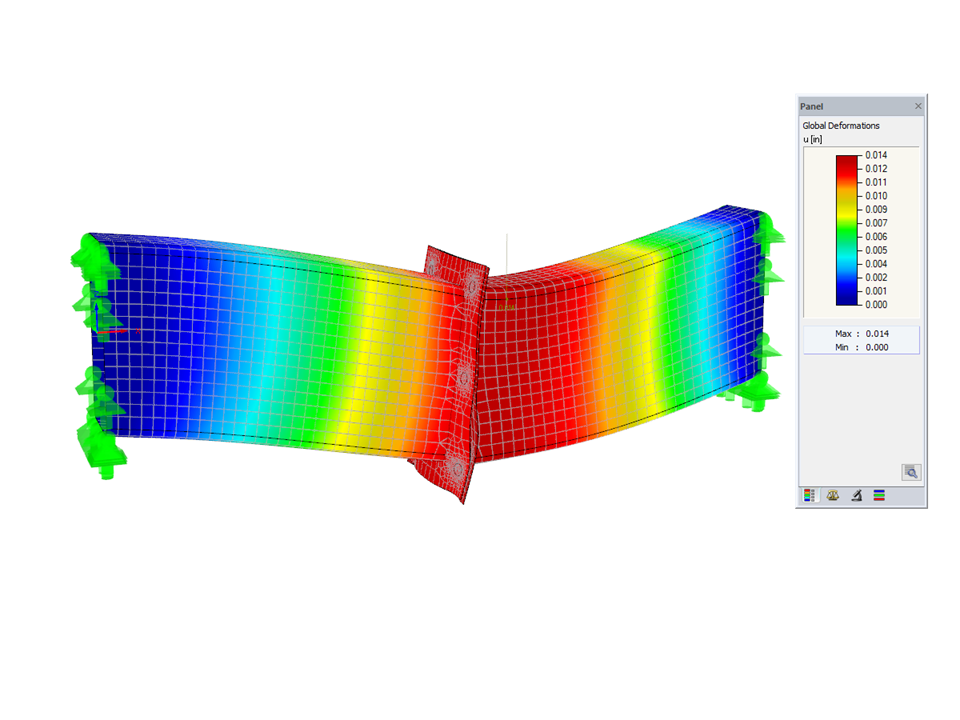

Соединение балок смоделировано с помощью нелинейного контактного тела в программе RFEM. Процесс моделирования с помощью тел в программе RFEM затем подробно показан в вебинаре, который находится на нижеприведенной ссылке.
Соединение балок с помощью нелинейного контактного тела
Количество узлов | 107 |
Количество линий | 84 |
Количество стержней | 6 |
Количество поверхностей | 40 |
Количество тел | 1 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,170 t |
Размеры (метрические) | 1,532 x 0,508 x 0,356 m |
Размеры (имперские) | 5.03 x 1.67 x 1.17 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
