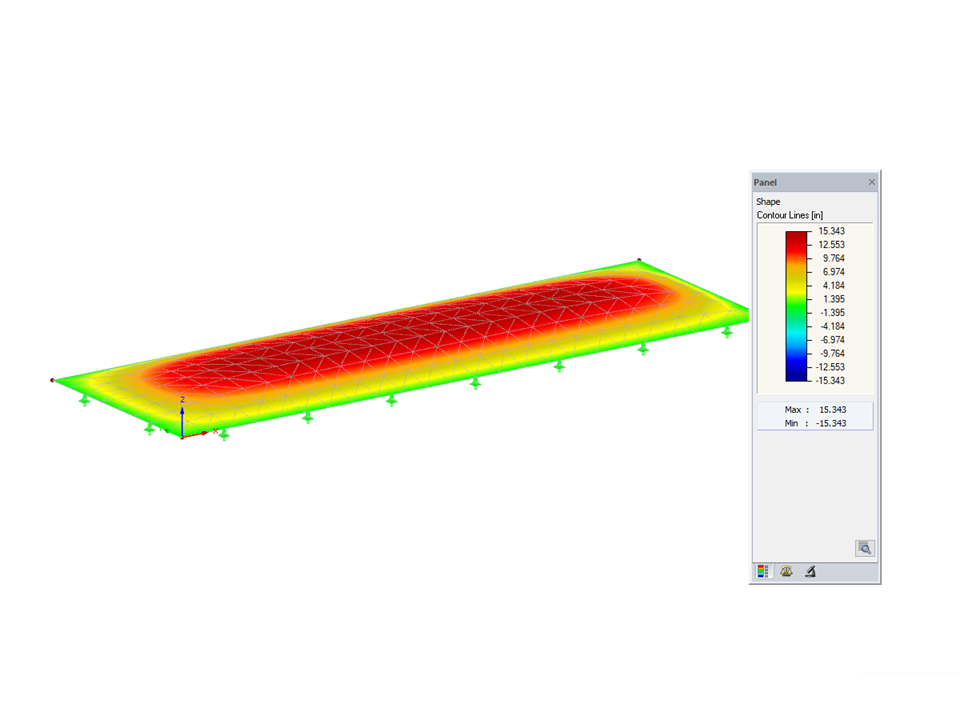

Nafouknutý fóliový polštář v programu RFEM s použitím tělesa typu plyn. Následující webinář v níže uvedeném odkazu představuje pracovní postup pro modelování pomocí těles typu plyn v programu RFEM.
Nafouknutý fóliový polštář s plynem
Počet uzlů | 22 |
Počet linií | 4 |
Počet ploch | 2 |
Počet těles | 1 |
Počet zatěžovacích stavů | 6 |
Celková hmotnost | 0,027 t |
Rozměry (metrické) | 14,841 x 6,611 x 3,775 m |
Rozměry (imperiální) | 48.69 x 21.69 x 12.39 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
