生成 ETFE 气枕的有限元网格疑难解答

在生成 ETFE 气枕的有限元网格时会出现一些问题。 Ich kann den Fehler nicht finden. 该怎么办?


回复:

在大多数情况下,使用 Bézier 曲面时,在缓冲区域的边缘区域,有限元单元彼此非常靠近。 Die FE-Netzknoten der unteren und der oberen Fläche werden dann unter Umständen zusammengefasst. Es gibt hier prinzipiell zwei Herangehensweisen:

  1. Das Problem numerisch beheben: Sie können die Toleranz zum Zusammenfassen von FE-Netzknoten über das Menü "Extras" → "Modell regenerieren" anpassen.

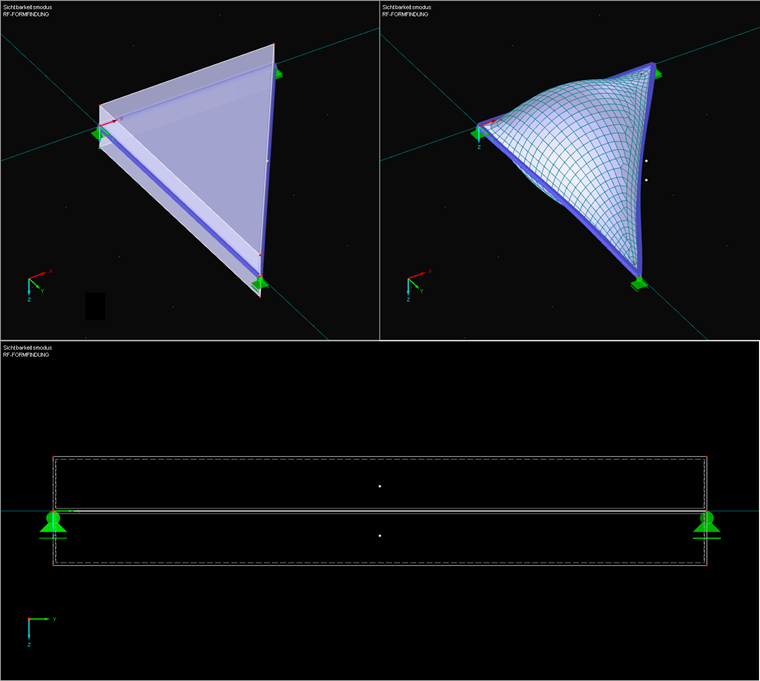

  2. Das Problem geometrisch lösen: Die praktikablere Lösung ist, den Abstand zwischen Flächen durch Randflächen zu erhöhen, wie in Bild 01 dargestellt.

作者

Günthel 先生为Dlubal 软件客户提供技术支持。
