本文着重介绍了膜结构设计的一些具体方面,例如找形和生成裁剪式样。 设计这些结构的一个重要步骤是找到合适的预应力形状并生成裁剪式样。 本文简要介绍了膜结构设计中的两个基本过程。 目的是对其物理性质进行说明,并结合示例进行阐述。
![生成悬链线](/zh/webimage/009135/2417186/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
RFEM 和 RSTAB 的计算设计范围能够覆盖整个建筑行业大部分的杆件设计和 FEM 设计。 在两种软件中都能找到设计索结构的解决方案。 下面介绍一些建模和设计的辅助工具。
![裁剪一个球体的一半](/zh/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
![基本数据](/zh/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt).
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/zh/webimage/006807/1584412/ff_en-us-png.png?mw=512&hash=94b5759319b2121bb6599f91ab7f09d306687771)

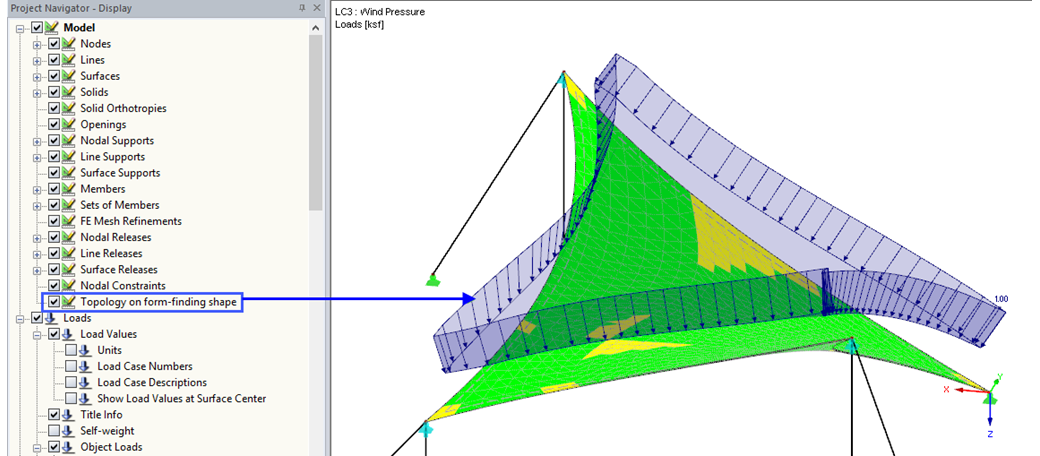

在项目导航器 - 显示中激活'找形表格上的拓扑'选项,可以根据找形几何形状优化模型显示。 例如荷载是相对于变形系统显示的,
![考虑初始状态](/zh/webimage/023013/3113695/Consider_Initial_State.png?mw=512&hash=114555a41d6dca91bfa180e208bf9e4e8f566bed)
与附加模块 RF-FORM-FINDING (RFEM 5) 相比,在 RFEM 6 的结构找形模块中增加了以下新功能:
- 在一个荷载工况中指定所有找形荷载边界条件
- 将找形结果存储为初始状态,用于进一步的模型分析
- 通过组合向导将找形分析得出的初始状态自动分配给一个设计状况的所有荷载情况
- 杆件的额外找形几何边界条件(无应力长度、最大竖向垂度、低点竖向垂度)
- 杆件的附加找形荷载边界条件(杆件中的最大力、杆件中的最小力、拉力水平分量、i 端拉力、j 端拉力、i 端最小拉力、j 端最小拉力)
- 材料库中包括材料类型“织物”和“薄膜”
- 在一个模型中平行进行结构找形分析
- 与施工阶段分析 (CSA) 模块结合连续建立找形状态的模拟
