RF-FORM-FINDING 计算后未变形杆件

RFEM 和 RSTAB 的计算设计范围能够覆盖整个建筑行业大部分的杆件设计和 FEM 设计。 在两种软件中都能找到设计索结构的解决方案。 下面介绍一些建模和设计的辅助工具。

索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt).

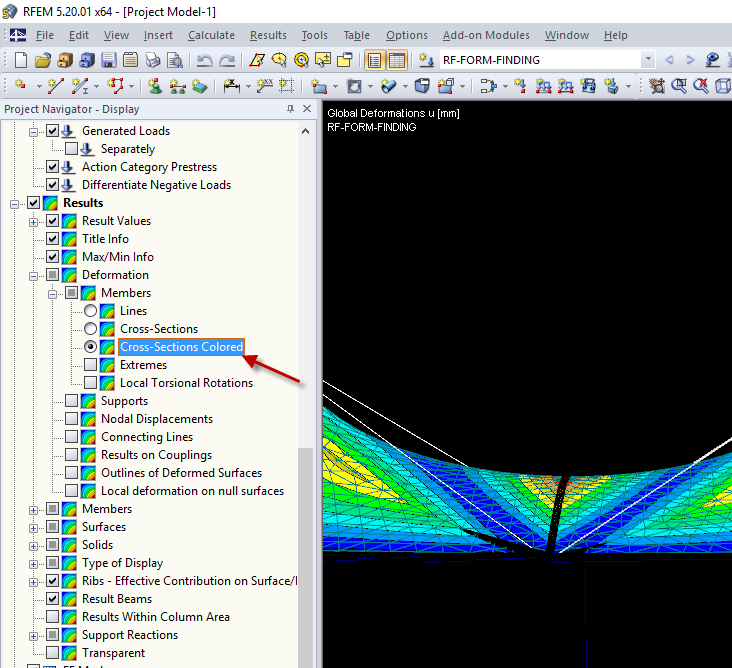

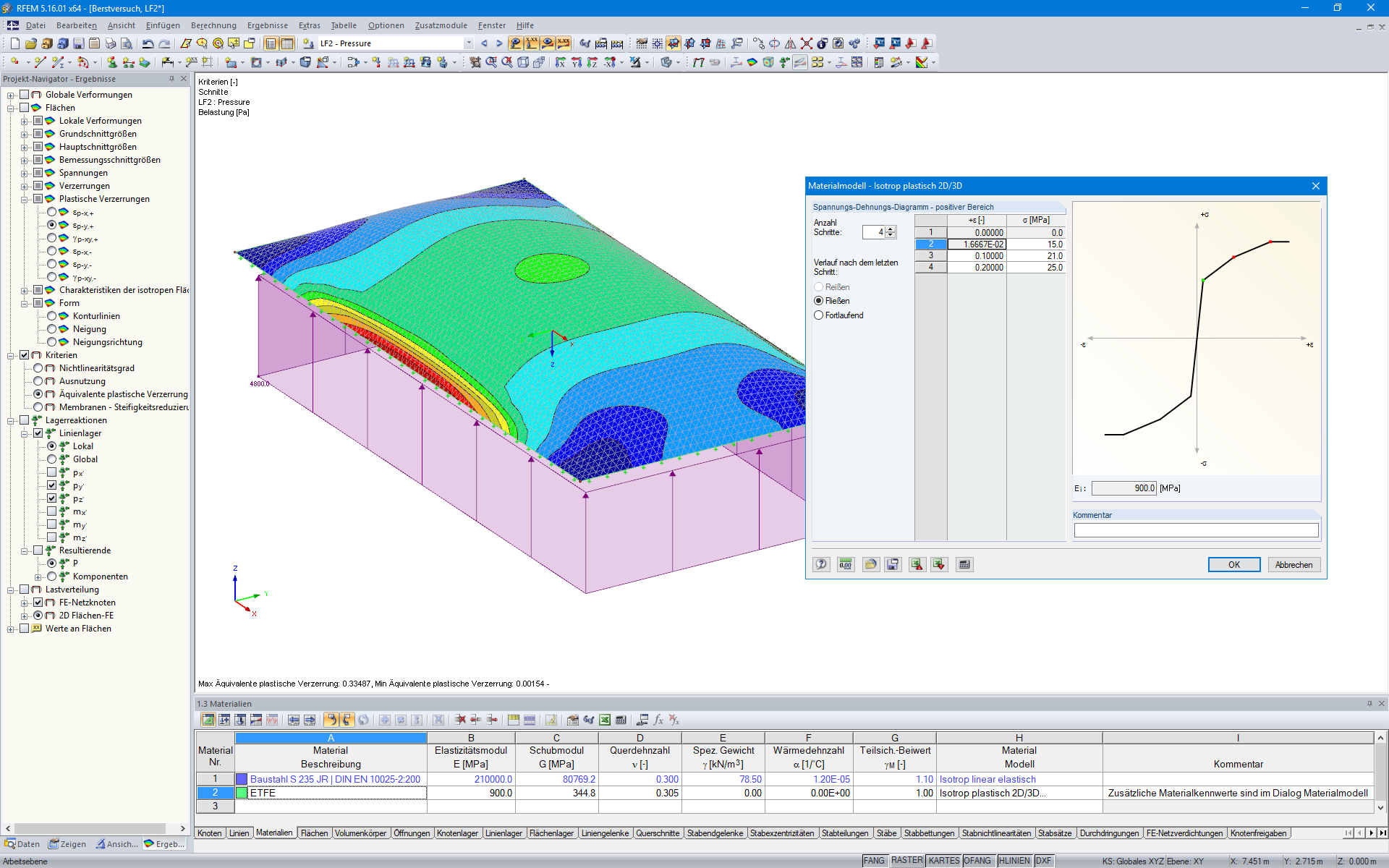

RFEM 中提供了将面与刚度类型为“膜”和“膜 - 正交各向异性”的选项， RFEM 5 的附加模块 RF-MAT NL erforderlich).

Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.

， | Fabric | 选择非线性弹性(面)'，您可以使用具有代表性的实体单元模型 - RVE 来定义预应力膜结构。

通过微结构模型中膜的几何形状，可以对膜面中的所有力条件都考虑相应的横向应变效应。

用户可以在设计模块中，例如混凝土设计、钢结构设计、木结构设计模块等，对截面进行优化。

该数值雨过程分析器通过分析指定的几何形状，确定哪些雨水分量流了下来，哪些雨水堆积在了地面上。 根据积水区域的大小可以得出相应的竖向荷载。

因此，该功能可用于模拟近似水平膜屋面的积水荷载。

转到说明视频
