Dotaz
Zdá se, že pruty po výpočtu v přídavném modulu RF-FORM-FINDING zůstávají nedeformované. Co jsem udělal chybně?

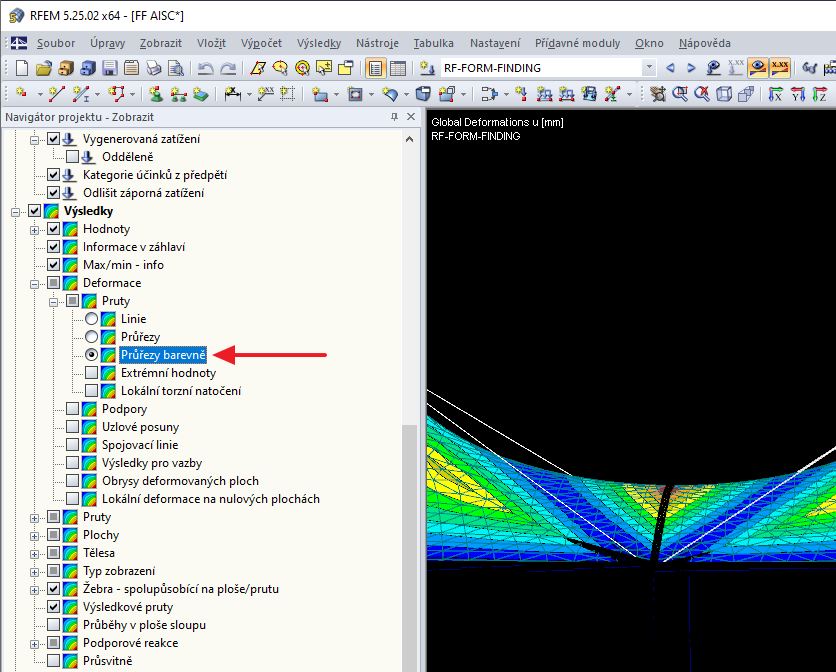

Pokud je v navigátoru projektu Zobrazit aktivována možnost 'Topologie na formuláři form-finding', optimalizuje se zobrazení modelu na základě geometrie form-findingu. V takovém případě se například zatížení zobrazí ve vztahu k přetvořené konstrukci.
V programu RFEM existuje možnost propojit plochy s typy tuhosti "Membrána" a "Membrána ortotropní" s materiálovými modely "Izotropní nelineární elastický 2D/3D" a "Izotropní plastický 2D/3D" (přídavný modul RF-MAT NL erforderlich).
Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.
Typem zatížení Kumulace vody můžete zohlednit účinky deště na vícenásobně zakřivené plochy se zohledněním posunů analýzou velkých deformací.
Při této numerické aplikaci deště se analyzuje příslušná geometrie plochy a stanoví se, jaká část deště stéká a jaká se kumuluje v loužích neboli vodních kapsách na ploše. Z velikosti louže pak vyplývá odpovídající svislé zatížení pro statickou analýzu.
Tuto funkci lze použít například na analýzu přibližně vodorovných geometrií membránových střech zatížených deštěm.
K názornému videuVe srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:
- Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
- Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
- Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
- Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
- Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
- Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
- Paralelní form-findingy v jednom modelu
- Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)
