球馆拥有层板胶合木梁,钢筋混凝土柱和膜屋顶
模型用于
- 欧洲规范 5 | 木结构结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构验算按照 ' EN 1995-1-1
- 欧洲规范 5 | 木结构建筑按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构设计按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构设计按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构设计按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构按照DIN EN 1995-1-1
- 欧洲规范 5 | 木结构建筑按照 EN 1995-1-1
- 欧洲规范 5 | 木结构按照DIN EN 1995-1-1
- 欧洲规范 5 | 木结构按照DIN EN 1995-1-1
- 欧洲规范 5 | 木结构设计规范EN 1995-1-1
- 欧洲规范 5 | 木结构按照 DIN EN 1995-1-1
- 欧洲规范 5 | 按照EN 1995-1-1进行木结构计算
- 欧洲规范 5 | 按照EN 1995-1-1进行木结构计算
- 欧洲规范 5 | 按照EN 1995-1-1进行木结构计算
- 欧洲规范 5 | 木结构按照规范EN 1995-1-1
- RFEM在线入门培训 -KTH Royal of Technology
- 欧洲规范 5 | 木结构设计按照 DIN EN 1995-1-1
- 欧洲规范 5 | 木结构建筑按照 DIN EN 1995-1-1
- 欧洲规范5免费培训 | 木结构尺寸标注按照PN EN 1995-1-1
- 欧洲规范 5 | 木结构设计按照规范EN 1995-1-1
- 欧洲规范 5 | 木结构设计规范按照DIN EN 1995-1-1
- 欧洲规范 5 | 木结构规范按照DIN EN 1995-1-1
- 欧洲规范 5 | 木结构设计规范按照DIN EN 1995-1-1

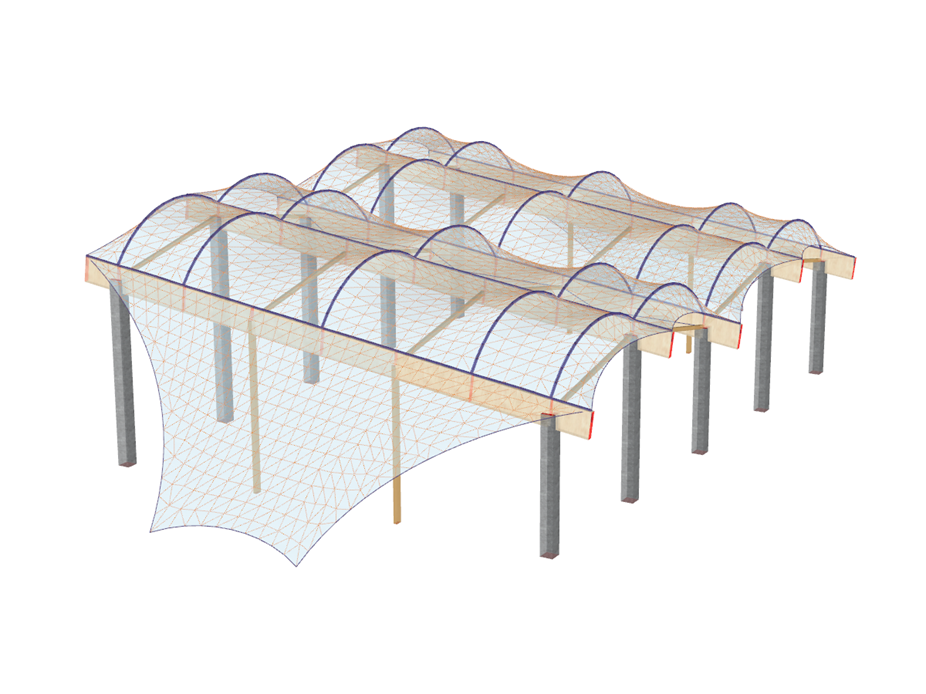

Hall with membrane roof
节点数目: | 129 |
线的数目 | 199 |
杆件数目: | 195 |
面的数目: | 26 |
实体数目 | 0 |
荷载工况数目 | 3 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 136,247 t |
翘曲区域尺寸 | 17.500 x 7.978 x 30.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![Form-Finding Stage in RF-FORM-FINDING](/zh/webimage/009994/2421890/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
找形分析时会考虑下部结构的滑移模量。 Große Durchbiegungen von stützenden Fachwerkträgern oder die reine Biegeverformung von Randträgern können bei der Ermittlung der Membranform berücksichtig werden.
![基本数据](/zh/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
![Vernetzung von Membranen](/zh/webimage/009962/2421642/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
RF-FORM-FINDING 中的找形过程会在空间中移动膜面的有限元单元的角节点,直到定义的面应力与边界条件达到平衡。 Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
![正交各向异性预应力](/zh/webimage/010009/2422028/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
RFEM 中的找形过程寻找一种平衡状态,在该状态下膜面的定义预应力与具有边界反力的索单元的预应力或长度变化相平衡。 Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
