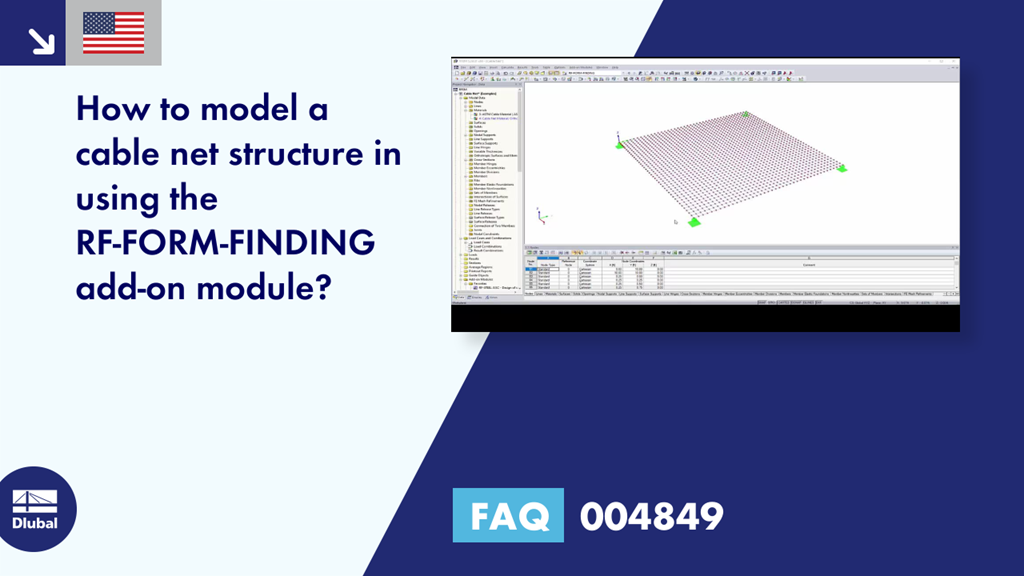

FAQ 004849 | 如何使用附加模块 RF-FORMING 对索网结构进行建模？

FAQ|004849

问题：
如何使用附加模块 RF-FORMING 对索网结构进行建模？

答案：
由于在一个网络中必须以栅格模式对几根绳索段进行建模，所以这些绳索并不构成一个连续的杆件。 这对于附加模块 RF-FORMING 并不理想，因为绳索的预拉属性（例如垂度、目标长度或力）最好应用于单个绳索段。 该设置不适用于沿长度方向分成多段的绳索。

在 RFEM 中创建网格的最佳方法是使用面单元。 面的材料和刚度属性与网格相同。 然后可以对面的单元例如 B 应用 RF-SHAPE-FINDUNG 。
