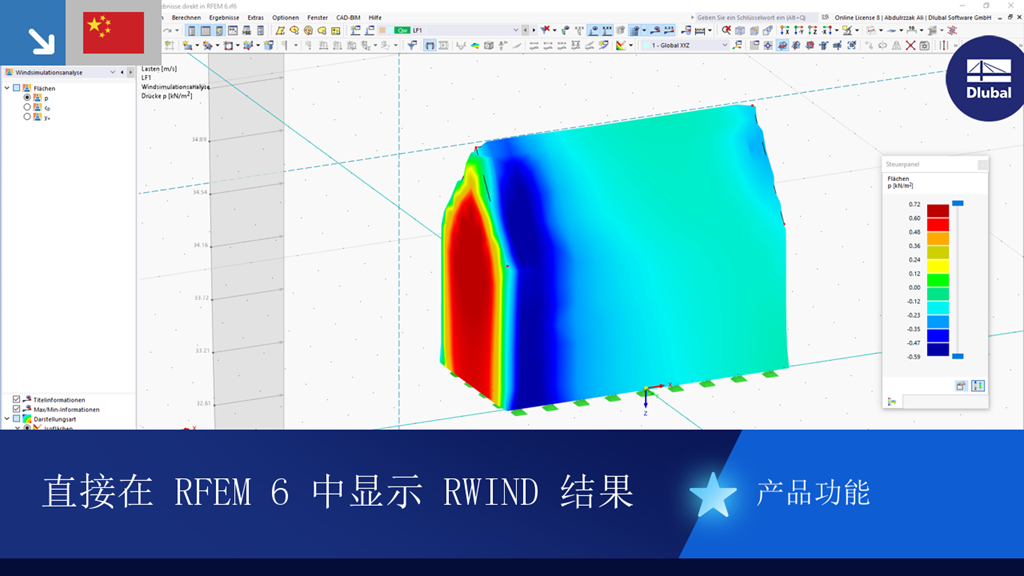

直接在 RFEM 6 中显示 RWIND 结果

RWIND 的计算结果可以直接显示在主程序中。 在“结果”导航器中，从上面的列表中选择“风洞模拟分析”结果类型。

目前可以查看以下 RWIND 计算结果：

压力
压力系数 Cp
壁面距离 y+

  • Mia: AI 助手
  • 往期网络课堂
活动
视频
下载模型
知识库文章
裁剪一个球体的一半
索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
知识库 001895 | 受压单杆的失稳破坏公式从何而来？
每天都有成千上万的结构工程师使用包括临界屈曲荷载的设计验算公式来设计结构构件。 但是，这些古老的公式从哪里来的呢？
膜结构的基本形状[1]
本文着重介绍了膜结构设计的一些具体方面，例如找形和生成裁剪式样。 设计这些结构的一个重要步骤是找到合适的预应力形状并生成裁剪式样。 本文简要介绍了膜结构设计中的两个基本过程。 目的是对其物理性质进行说明，并结合示例进行阐述。
现代城市风力模拟采用RWIND
遵守建筑规范（例如欧洲规范）对于确保建筑物和结构的安全性、结构完整性和可持续性至关重要。 计算流体力学 (CFD) 在这个过程中发挥着至关重要的作用，它可以模拟流体的行为、优化设计，并帮助建筑师和工程师满足欧洲规范在风荷载分析、自然通风、消防安全和能源效率方面的要求。 通过将 CFD 集成到设计过程中，专业人士可以建造更安全、更高效、更合规的建筑，并满足欧洲最高的建筑和设计标准。
截图
产品功能
Dummy image

在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状，并按照最小化畸变能进行展平，假设定义的材料行为。

简而言之，该方法试图在压力机中压缩网格几何形状（假设为无摩擦接触），并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后，将在边界线上定义的裕量应用于生成的平面几何形状。

性能特点：

  • 最大限度地减少展平过程中的畸变能，以获得非常精确的裁剪式样
  • 几乎适用于所有的网格排列方式
  • 识别相邻的裁剪式样定义以保持相同的长度
  • 主计算的网格划分
Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"

RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后，在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大，可以通过裁剪线（线类型“通过两条线裁剪”或“通过面裁剪”）在相应的部分条带中。

然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。

工作顺序步骤：

  • 生成裁剪线
  • 通过选择边界线或使用半自动生成器创建式样
  • 通过输入一个角度自由选择经向和纬向
  • 应用补偿值
  • 可以选择定义不同的边界线补偿
  • 裕量不同(焊接、边界线)
  • 在没有启动总非线性计算的情况下，在侧面的图形窗口中初步显示裁剪式样
RF-CUTTING-PATTERN RFEM附加模块 | 膜结构裁剪分析
  • 平面和测地线裁剪线
  • 展平张拉膜或气枕的双曲面部分
  • 通过使用不需要连接的边界线来定义裁剪式样
  • 基于最小能量理论的复杂展平期
  • 焊接和边界裕量
  • 在经纬方向上均匀或线性补偿
  • 可以对边界线进行不同的补偿
  • 灵活的数据组织方式（直至最后一个“焊缝”，对输入数据进行修改）
  • 图形显示裁剪式样
  • 每种裁剪式样的统计信息（宽度、长度、尺寸）
  • 提供由单元格自动生成裁剪式样的选项
Darstellung der Schnittmuster im RFEM-Modell

计算完成后，在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中，结果以表格的形式显示，坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外，在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时，图形中会显示相应的节点和一个箭头。 此外，在节点表格下方还会显示裁剪式样的区域。

在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
性能特点：

  • 以表格形式显示结果，包括有关裁剪式样的信息
  • 与图形相关的智能表格
  • DXF 文件中展平几何的结果
  • 展平后输出应变，用于评估裁剪式样
  • 用于结构评估的展平后的应变结果
