问题：

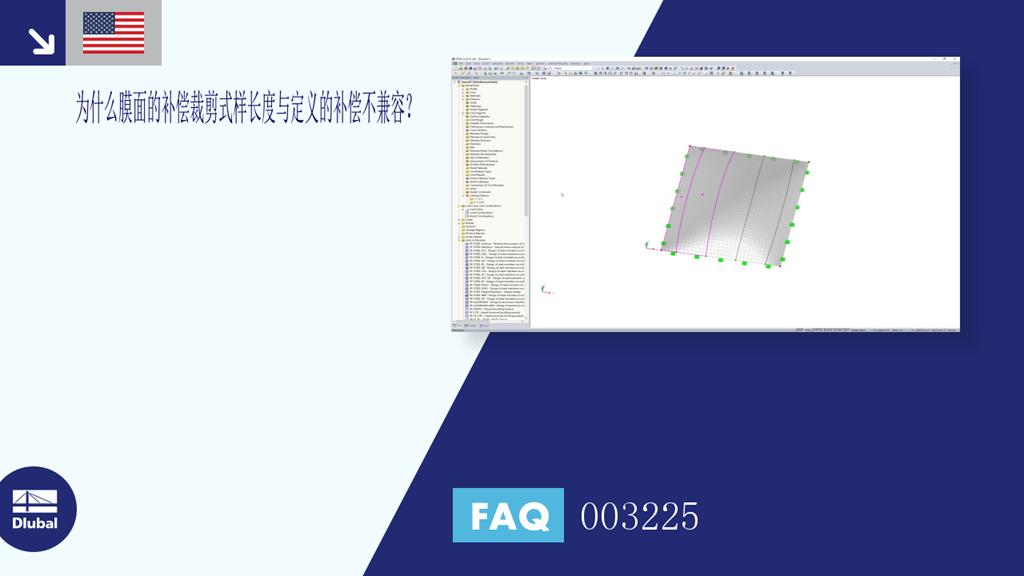

为什么膜面的补偿裁剪式样长度与定义的补偿不兼容？
答案：
在RF-CUTTING-PATTERN中并不是必须将每个裁剪式样进行展平，而是要展平整个模型的几何形状。 在这种情况下，各个裁剪式样单元的线型也影响相邻的裁剪式样。
如果两个裁剪式样之间存在一条缝合线，则程序确保连接区域中的缝合线相同。 确定裁剪式样的几何形状，以便裁剪式样的相关边缘长度相同。
线类型为“边界线”，可以独立检查相邻裁剪式样的单位。 在相邻区域中边界线的长度可以不同。
一般来说，裁剪单元具有以下条件：
1.
面补偿
2.
边界线补偿;和
3.
边界线的类型。
首先，这些要求在数学上精确地反映在了积分计算中。 尤其是在边界区域存在裁剪式样时，由于边界条件太多，通常无法确定裁剪式样的普遍适用形状。
因此，该方案接近于最佳方案。 受影响的裁剪式样由于在无补偿的情况下弯曲而显得尤为明显。 由于这些裁剪式样的修改程度较大，所以与定义的补偿规格也略有不同，但是由于整体计算所以处于平衡状态。
→展平过程
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状，并按照最小化畸变能进行展平，假设定义的材料行为。
简而言之，该方法试图在压力机中压缩网格几何形状（假设为无摩擦接触），并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后，将在边界线上定义的裕量应用于生成的平面几何形状。
性能特点：
RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后，在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大，可以通过裁剪线（线类型“通过两条线裁剪”或“通过面裁剪”）在相应的部分条带中。
然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。
工作顺序步骤：
计算完成后，在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中，结果以表格的形式显示，坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外，在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时，图形中会显示相应的节点和一个箭头。 此外，在节点表格下方还会显示裁剪式样的区域。
在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
