是的,导荷虚面也可在 RWIND 中使用。 根据面的设置,由此产生的面荷载会传递到杆件上。
导荷虚面 RWIND

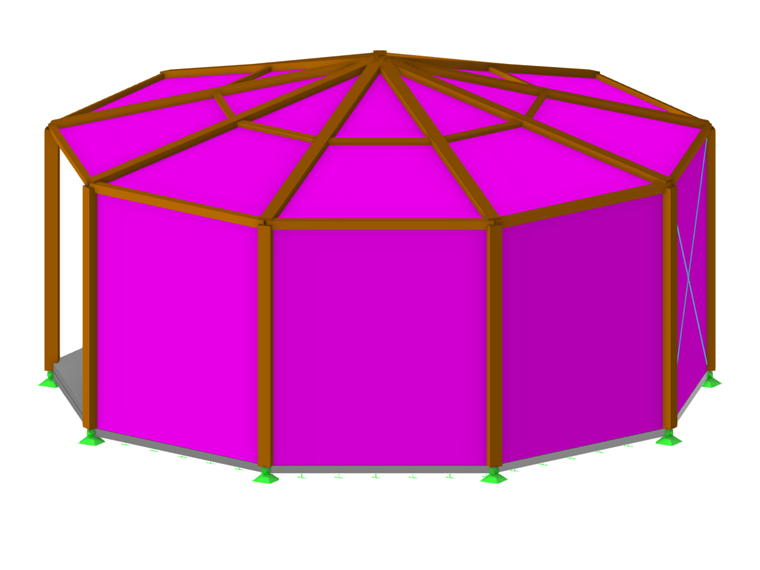

RWIND生成风荷载时,是否可以使用RFEM 6中的荷载传递面?
回复:
作者
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
