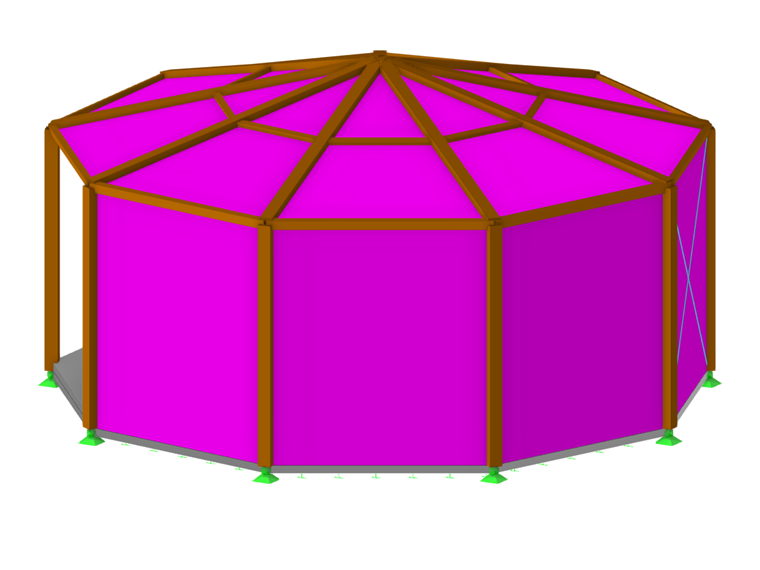

Plocha pro přenos zatížení v programu RWIND

V tomto příspěvku nastíníme výhody použití CFD (Computational Fluid Dynamics), zejména ve srovnání s konvenčním testováním ve větrném tunelu.

Validace CFD simulací na základě experimentálních dat zvyšuje přesnost porovnáním výsledků simulace s reálnými podmínkami. Tento proces identifikuje nesrovnalosti a umožňuje úpravy pro zvýšení spolehlivosti modelu. V konečném důsledku to buduje důvěru ve schopnost simulace předpovídat scénáře zatížení větrem.

Ve statice je předpovídání účinků turbulentního proudění větru na konstrukce rozhodující pro bezpečnost a výkonnost. Modelování turbulence ve výpočetní dynamice tekutin (CFD) pomáhá simulovat tyto interakce. Inženýři musí zvolit praktický turbulentní model se zohledněním účinnosti, přesnosti a použitelnosti. Běžné modely zahrnují Reynoldsův průměrný Navier-Stokesův model (RANS), nestabilní Reynoldsův průměrný Navier-Stokesův model (URANS) a zpožděnou oddělenou simulaci víření (DDES). RANS je robustní a nákladově efektivní pro ustálené proudění, URANS zachycuje časově závislé jevy pro střední nestacionality a DDES, hybrid RANS a simulace velkých vírů (LES), řeší složité turbulentní konstrukce. Pochopení silných stránek a omezení každého modelu pomáhá inženýrům vybrat nejlepší přístup pro jejich použití.

V programech RFEM a RSTAB máte možnost nechat si zobrazit veličiny pole proudění pro simulaci větru, jako tlak, rychlost, kinetickou energii turbulence a míru disipace proudění.

Ořezávací roviny jsou přitom přizpůsobeny vybranému směru větru.

• K názornému videu

Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.

Jak tyto experimentálně stanovené hodnoty uplatníte, se dozvíte v tomto odborném článku z databáze znalostí: Statické výpočty se zatíženími větrem z experimentálně naměřených hodnot tlaku v programech RWIND 2 a RFEM 6

Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".

V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:

• Plošný tlak
• Koeficient cp plochy
• Vzdálenost stěny y+ (stacionární proudění)

K názornému videu
