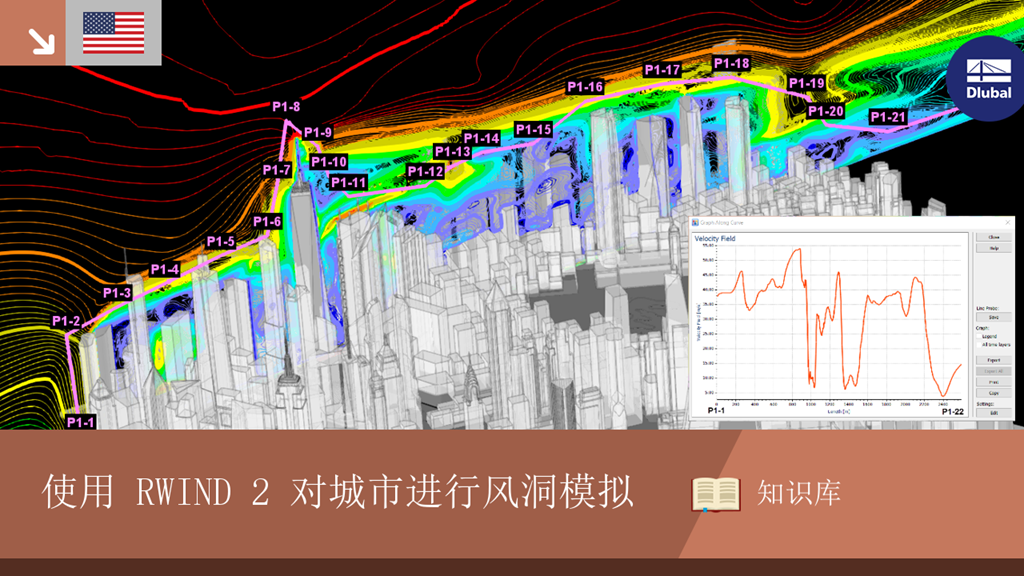

近年来,由于不同高度和形状的结构数量越来越多,风-结构相互作用的重要性也越来越高。 在确定这种相互作用时使用了实验方法和数值方法。 许多结构设计实验都通过风洞进行评估。 在这种方法中可以计算风荷载的影响。 风洞测试对大型结构,例如高层建筑、桥梁和体育场馆有很大的帮助,但是这是一种非常昂贵且耗时的方法。 此外,还可以使用更加经济和快速的 CFD 方法和试验研究来确定结构的风荷载。
生成剪力墙和深梁时,不仅可以分配面和单元,还可以生成杆件。
建筑模型的计算分两个阶段进行:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
有以下几种建模工具可供选择:
- 竖线
- 柱
- 墙
- 梁杆件
- 矩形天花板
- 多边形楼板
- 天花板上的矩形洞口
- 多边形天花板洞口
用户可以使用该功能在空间中定义平面单元(例如背景层),并在空间中创建多单元网格。
使用“仅导荷虚面”楼层类型,可以在建筑模型模块中考虑平面内外无刚度影响的楼板。 这种单元类型承受板上的荷载,并将其传递给三维模型的柱单元。 因此可以在不对3D模型产生其他影响的情况下对次要构件进行模拟,例如格栅和类似的荷载分布构件。
