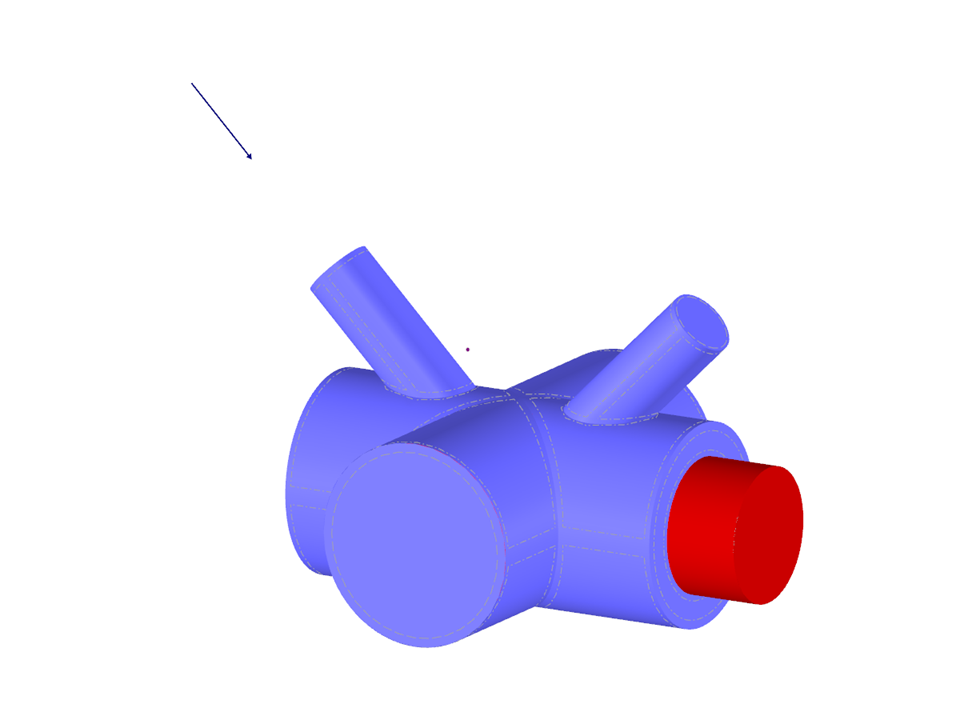

Questo modello mostra un approccio innovativo per rappresentare i nodi di strutture in acciaio utilizzando elementi solidi combinati, la cui forma finale è definita da operazioni booleane. Illustra come più solidi singoli si fondano in un componente complesso per rappresentare realistici collegamenti in acciaio. L'applicazione di questa metodologia semplifica la simulazione dei principi di collegamento nelle strutture in acciaio. L'immagine collegata presenta una chiara visualizzazione tridimensionale del modello e sottolinea la modellazione precisa di delimitazioni volumetriche complesse.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Modello solido giunto in acciaio
| Numero di nodi | 60 |
| Numero di linee | 28 |
| Numero di superfici | 37 |
| Numero di solidi | 9 |
| Numero di casi di carico | 1 |
| Peso totale | 0,529 t |
| Dimensioni (metriche) | 0.917 x 0.848 x 0.651 m |
| Dimensioni (imperiali) | 3.01 x 2.78 x 2.14 feet |
| Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
