Analisi delle tensioni di un modello di piastra da un angolo di telaio in acciaio

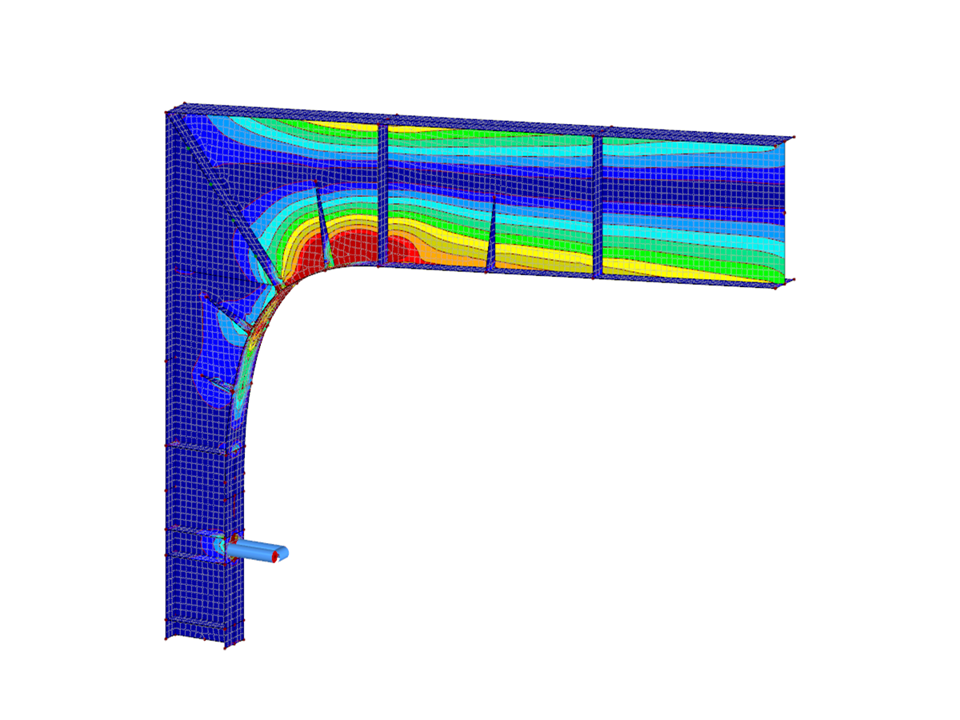

Modello FEA del giunto
Numero di nodi | 108 |
Numero di linee | 167 |
Numero di aste | 5 |
Numero di superfici | 65 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 3,014 t |
Dimensioni (metriche) | 5.730 x 4.582 x 0.304 m |
Dimensioni (imperiali) | 18.8 x 15.03 x 1 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
