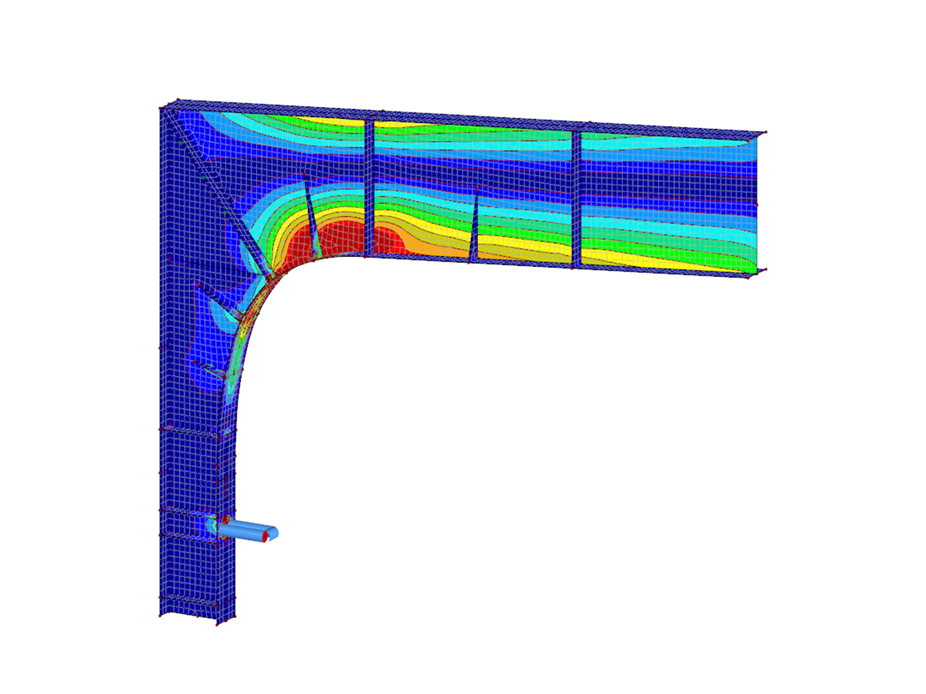

Расчет напряжений в модели плиты из угла стальной рамы

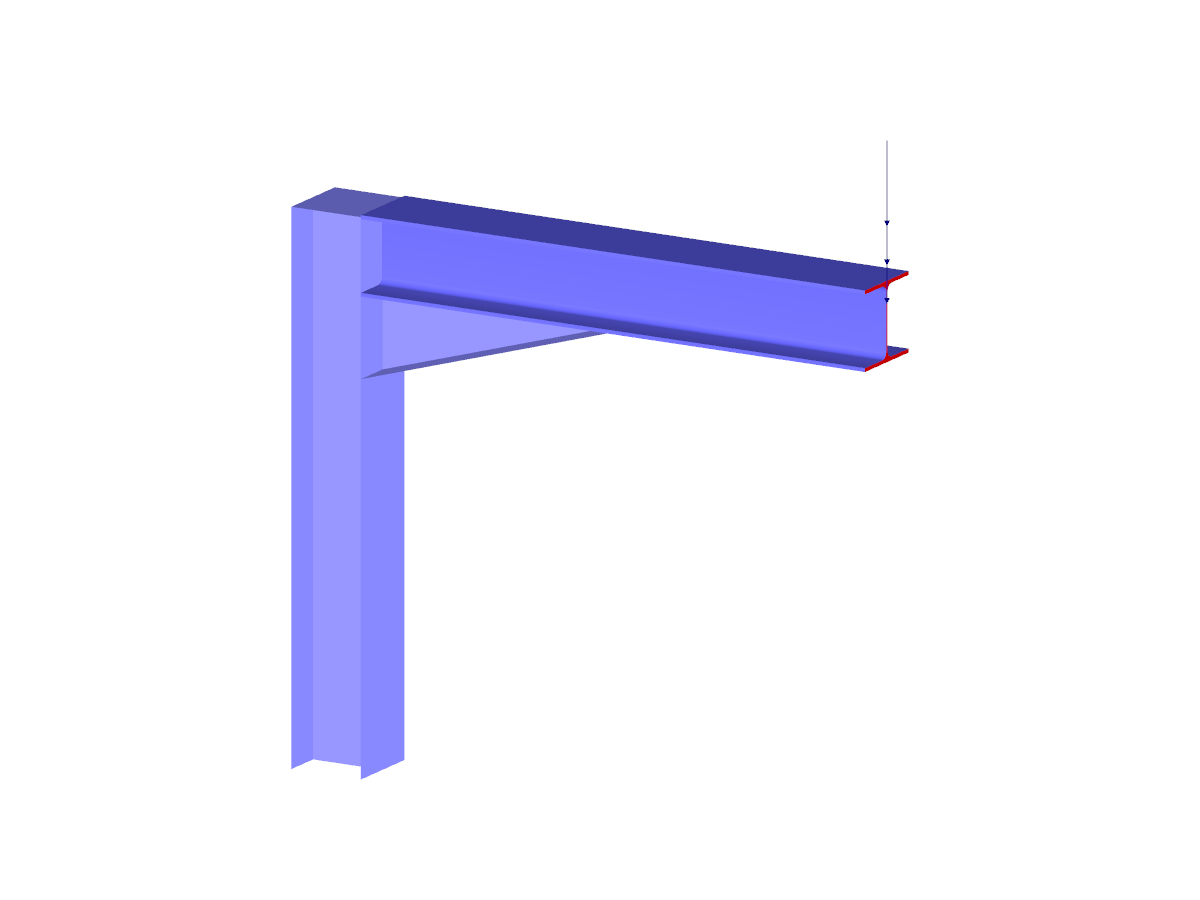

Модель FEA каркасного соединения
Количество узлов | 108 |
Количество линий | 167 |
Количество стержней | 5 |
Количество поверхностей | 65 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 3,014 t |
Размеры (метрические) | 5,730 x 4,582 x 0,304 m |
Размеры (имперские) | 18.8 x 15.03 x 1 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Problemstellung](/ru/webimage/008957/575821/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![КБ 001875 | Расчет стержней, устойчивых к моменту, по норме AISC 341-22 в программе RFEM 6](/ru/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![КБ 001761 | ...](/ru/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![KB 001767 | Расчет моментов по AISC 341-16 в RFEM 6](/ru/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
![Grafische Darstellung der Vergleichsspannung an Flächen](/ru/webimage/007089/1591239/000156-en-png-png.png?mw=512&hash=2401371e9397b2242b22be5aba8fa5423ad5d339)
- Определение главных и основных напряжений, мембранных и касательных напряжений, а также эквивалентных напряжений и эквивалентных мембранных напряжений
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза изменения формы (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Возможность оптимизации толщины поверхности и переноса этих данных в программу RFEM
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Функция фильтра поверхностей, линий и узлов в таблицаx
- Секущие касательные напряжения по Миндлину, Кирхгофу или пользовательским параметрам
- Спецификации по всем расчетным поверхностям
