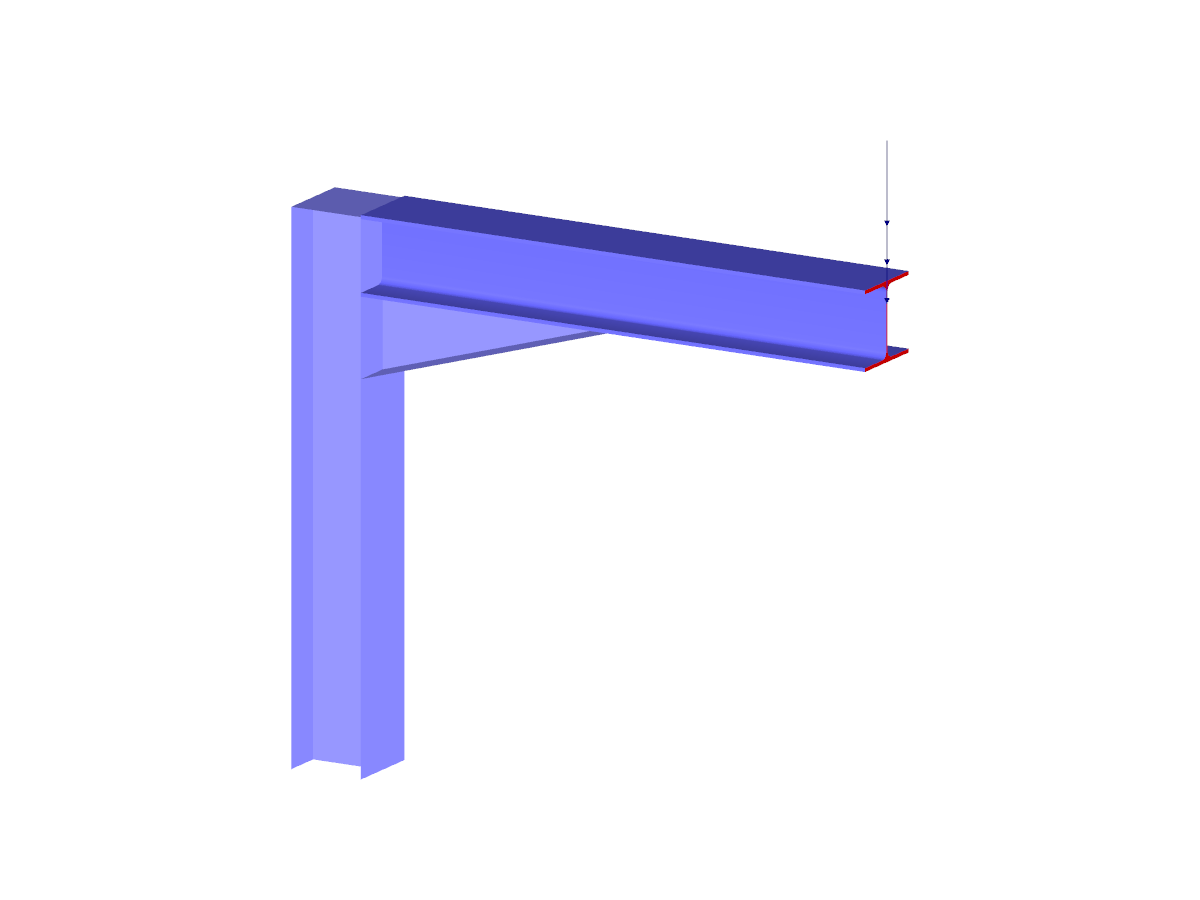

Verificação de tensões de um modelo de placas feito a partir de uma ligação de pórtico de aço

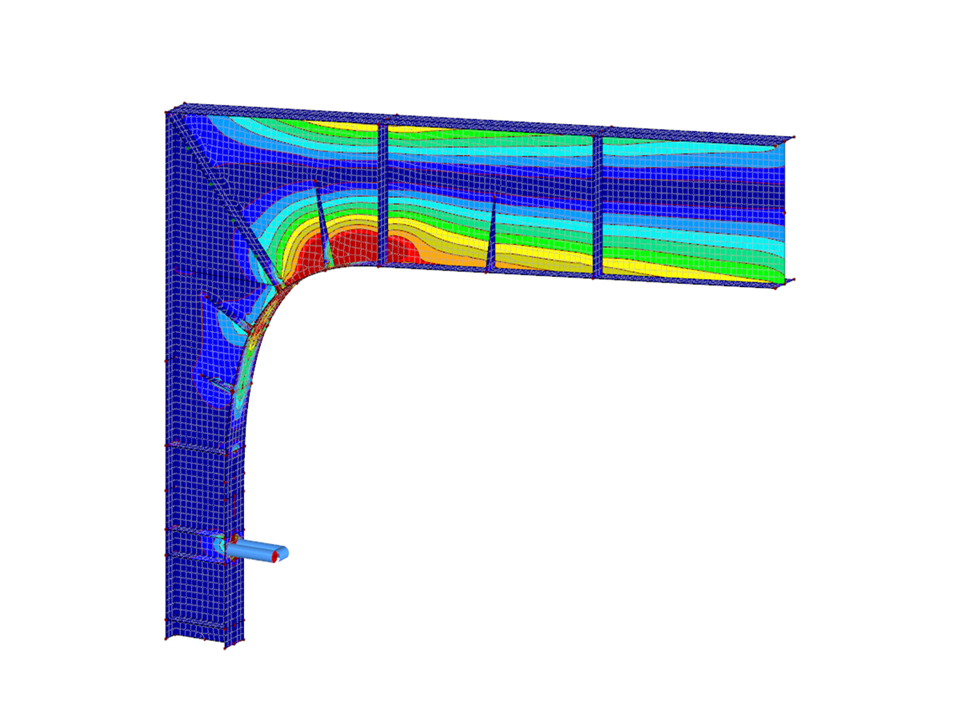

Modelo de elementos finitos da ligação de pórticos
Número de nós | 108 |
Número de linhas | 167 |
Número de barras | 5 |
Número de superfícies | 65 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 3,014 t |
Dimensões (métricas) | 5,730 x 4,582 x 0,304 m |
Dimensões (imperial) | 18.8 x 15.03 x 1 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
