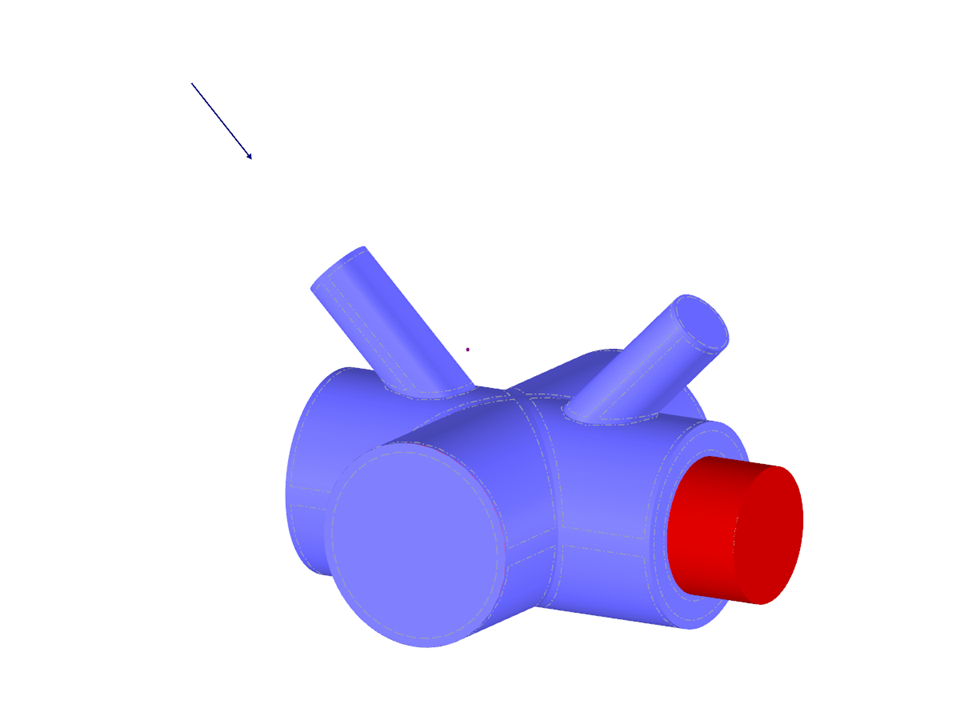

Ce modèle montre une approche innovante pour la représentation des nœuds en acier à l'aide d'éléments solides combinés, dont la forme finale est définie par des opérations booléennes. Il illustre comment plusieurs solides unitaires se fondent en un élément complexe pour illustrer des assemblages métallique réalistes. L'application de cette méthode simplifie la simulation des principes d'assemblage dans les structures en acier. L'image liée présente une visualisation tridimensionnelle claire du modèle et souligne la modélisation précise des délimitations volumétriques complexes.
Modèle volumique de nœud en acier
| Nombre de nœuds | 60 |
| Nombre de lignes | 28 |
| Nombre de surfaces | 37 |
| Nombre de solides | 9 |
| Nombre de cas de charge | 1 |
| Poids total | 0,529 t |
| Dimensions (métrique) | 0,917 x 0,848 x 0,651 m |
| Dimensions (impériales) | 3.01 x 2.78 x 2.14 feet |
| Version du logiciel | 5.23.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
