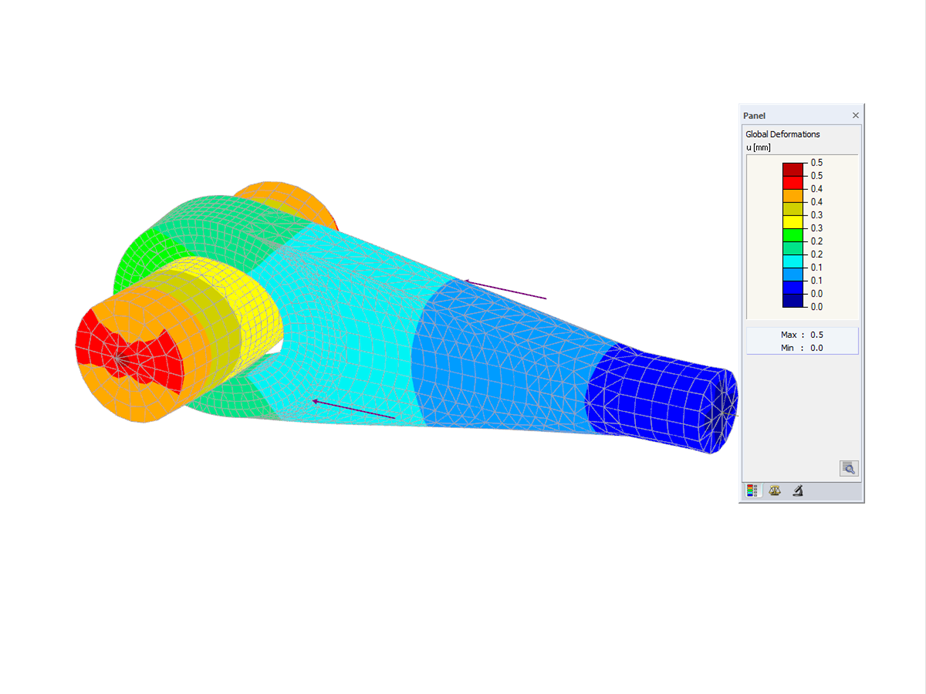

Le modèle montre une solution innovante d’assemblage, dans laquelle le contact est réalisé par des libérations surfaciques. Il offre des options de maillage spéciales pour les éléments solides et permet la connexion de barres avec des surfaces et des solides. Le calcul plastique avec le module RF-MAT NL conduit à une redistribution réaliste des contraintes. Cet exemple illustre des approches pratiques pour capturer les effets complexes des connexions dans les assemblages acier.
Modèle utilisé dans
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Assemblage en acier avec solides et contact
| Nombre de nœuds | 73 |
| Nombre de lignes | 54 |
| Nombre de barres | 6 |
| Nombre de surfaces | 30 |
| Nombre de solides | 8 |
| Nombre de cas de charge | 1 |
| Poids total | 0,011 t |
| Dimensions (métrique) | 0,548 x 0,389 x 0,389 m |
| Dimensions (impériales) | 1.8 x 1.28 x 1.28 feet |
| Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
