Das Modell dient als Beispiel zur Modellierung von Kontakt über Flächenfreigaben, für besondere Vernetzungsoptionen bei Volumenelementen und für die Anbindung von Stäben an Flächen und Volumenelementen.
Weiter wird das Modell mit dem Modul RF-MAT NL plastisch berechnet. Es ergeben sich dadurch Spannungsumlagerungen.

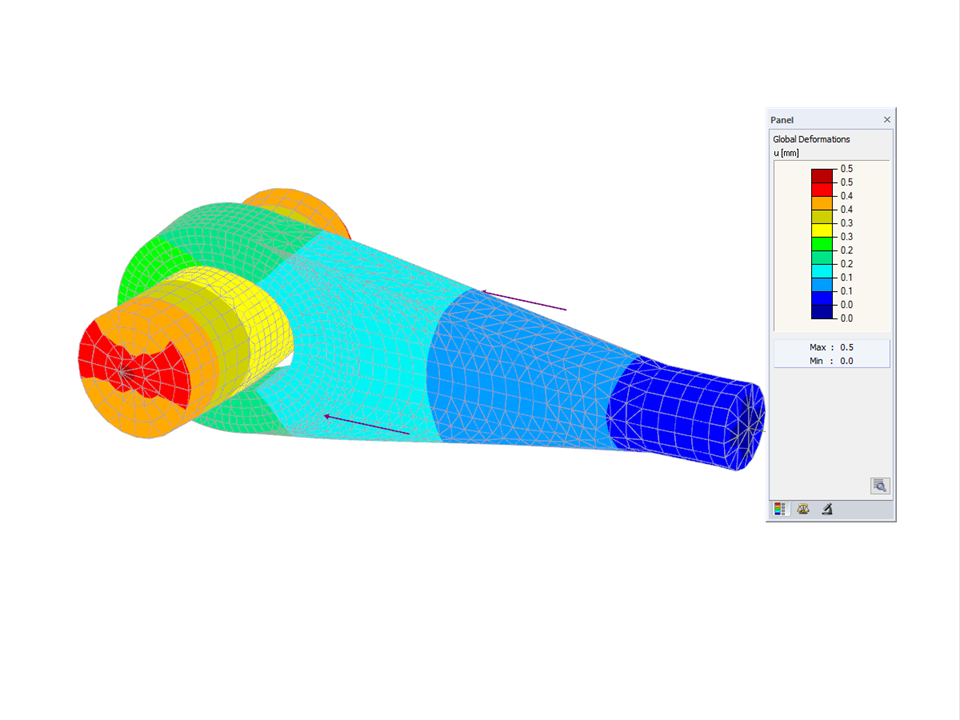

Stahlbau-Verbindung mittels Volumenelemente und Kontakt
Anzahl Knoten | 73 |
Anzahl Linien | 54 |
Anzahl Stäbe | 6 |
Anzahl Flächen | 30 |
Anzahl Volumenkörper | 8 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0.011 t |
Abmessungen (metrisch) | 0.548 x 0.389 x 0.389 m |
Abmessungen (imperial) | 1.8 x 1.28 x 1.28 feet |
Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
