Téléchargez ici le modèle d'une articulation à platine vissée et ouvrez-le à l'aide du logiciel d'analyse par éléments finis RFEM.
Ce modèle est utilisé dans le webinaire gratuit « Modélisation avec des solides dans RFEM ».

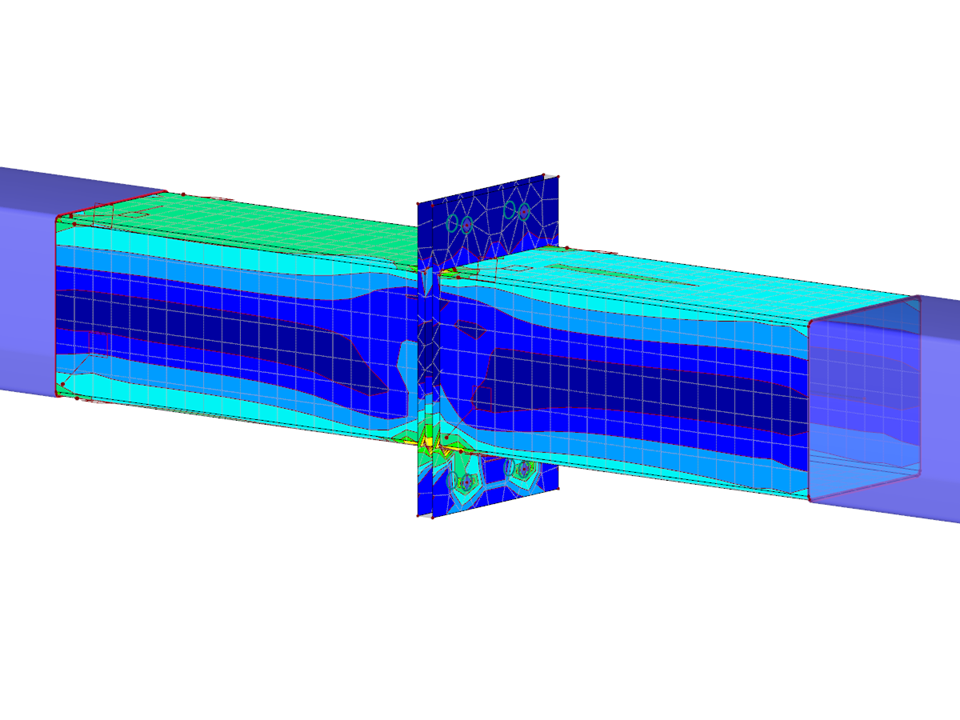

Platine Boulonnée Joint avec Contact Solide
Nombre de nœuds | 98 |
Nombre de lignes | 87 |
Nombre de barres | 8 |
Nombre de surfaces | 36 |
Nombre de solides | 1 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,194 t |
Dimensions (métrique) | 6,000 x 0,340 x 0,220 m |
Dimensions (impériales) | 19.69 x 1.12 x 0.72 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
