下载皮带连接模型。 该模型作为示例例题,阐述了传送带系统中的板与HEA柱的边缘之间的接触建模。 定义了滑移系数,并使用了初始预应力防止了系统滑移。
在2021年7月28日的网络课堂“在RFEM中进行实体建模和设计”中介绍了该模型。

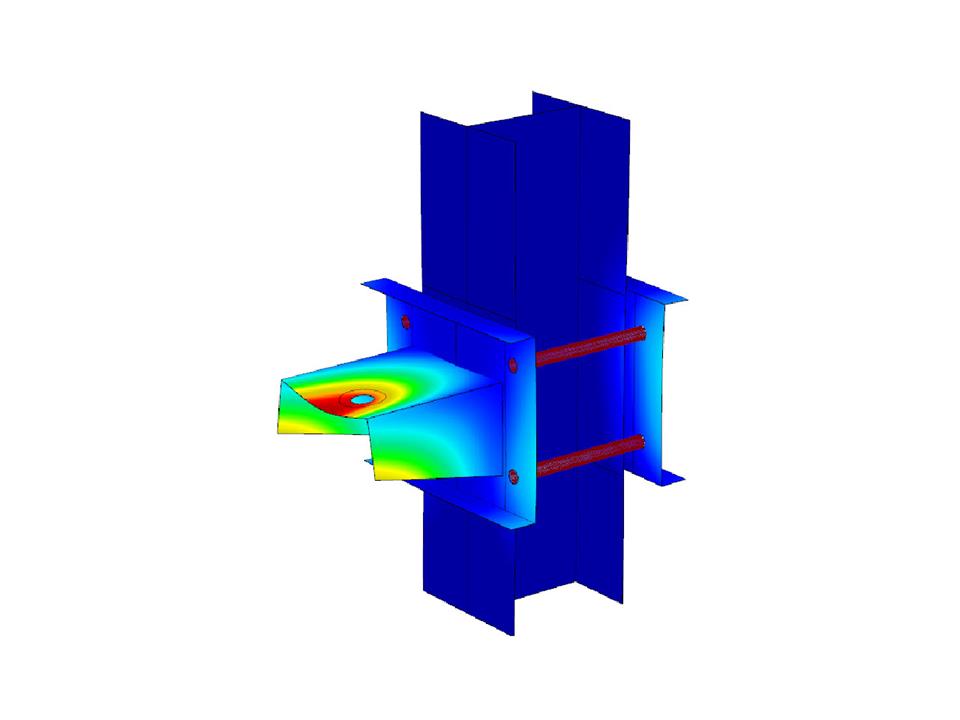

柱子采用皮带连接系统
节点数目: | 109 |
线的数目 | 122 |
杆件数目: | 6 |
面的数目: | 53 |
实体数目 | 4 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,208 t |
翘曲区域尺寸 | 0.472 x 3.000 x 0.320 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
