Tutaj można pobrać model wielokondygnacyjnego budynku żelbetowego i otworzyć go w programie RFEM (MES).
Model ten jest używany w bezpłatnym webinarium "Analiza sejsmiczna według Eurokodu 8 w RFEM 6 i RSTAB 9" w dniu 02.11.2021 (w języku angielskim, 30.11.2021 w języku niemieckim).
- Obliczenia sejsmiczne zgodnie z Eurokodem 8 w RFEM 6 i RSTAB 9
- Analiza dynamiczna i sejsmiczna w RFEM 6 i RSTAB 9 według Eurokodu 8
- Korzystanie z rozszerzenia Model budynku w programie RFEM 6 do wyświetlania oddziaływań kondygnacji, przesunięć międzykondygnacyjnych i sił w ścianach usztywniających
- Analiza modalna w RFEM 6 na przykładzie praktycznym
- Wyznaczanie współczynnika wrażliwości w celu zbadania potrzeby stosowania teorii drugiego rzędu w analizach dynamicznych
- Wesołych Świąt 2021
- Wielojęzyczna obsługa programu w RFEM 6/RSTAB 9
- Oprogramowanie do analizy statyczno-wytrzymałościowej konstrukcji betonowych | RFEM 6 i RSTAB 9 firmy Dlubal Software

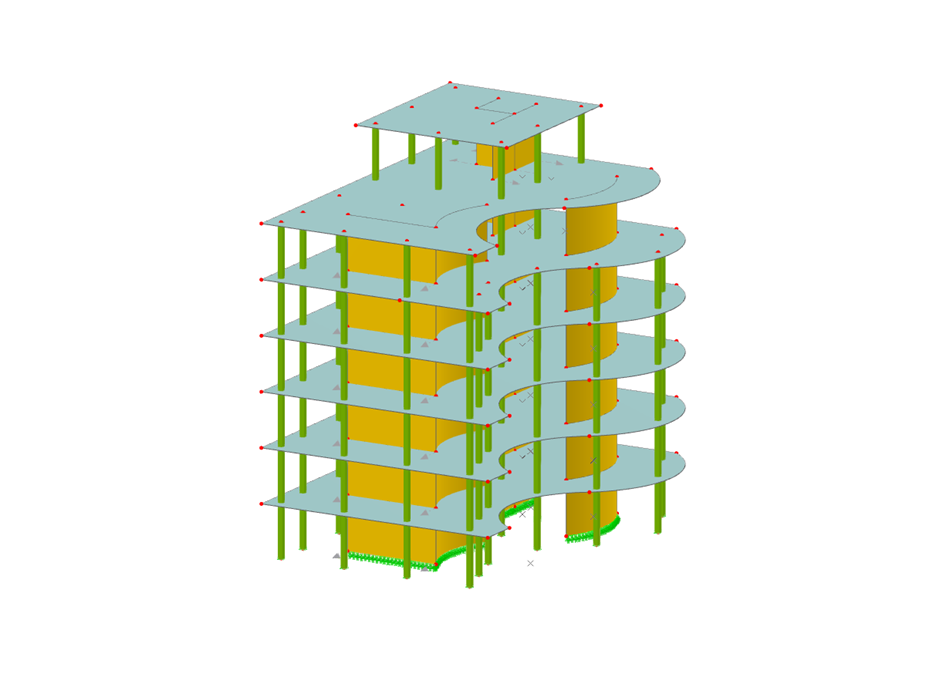

Wielokondygnacyjny budynek z betonu zbrojonego
Liczba węzłów | 258 |
Liczba linii | 281 |
Liczba prętów | 121 |
Liczba powierzchni | 53 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 1 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 2733,234 t |
Wymiary (metryczne) | 21,000 x 28,000 x 26,000 m |
Wymiary (imperialne) | 68.9 x 91.86 x 85.3 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
