Скачайте данную модель многоэтажного железобетонного здания и откройте ее в программе для расчёта по МКЭ RFEM.
Эта модель будет использована в бесплатном вебинаре «Сейсмический расчет по норме Еврокод 8 в программе RFEM 6 и RSTAB 9», который состоится 2 ноября 2021 года (на английском языке, 30 ноября 2021 года на немецком языке).
- Сейсмический расчёт по норме Еврокод 8 в программах RFEM 6 и RSTAB 9
- Использование аддона «Модель здания» для изображения воздействий на этаж, междуэтажных сдвигов и сил в диафрагмах жёсткости в RFEM 6
- Модальный анализ в RFEM 6 на практическом примере
- Определение коэффициента симметрии для исследования необходимости применения теории второго порядка в динамических расчётах
- С Новым годом и Рождеством!
- Многоязычная работа с программой в RFEM 6/RSTAB 9
- Программы для расчёта и проектирования железобетонных конструкций | RFEM 6 и RSTAB 9 от Dlubal Software

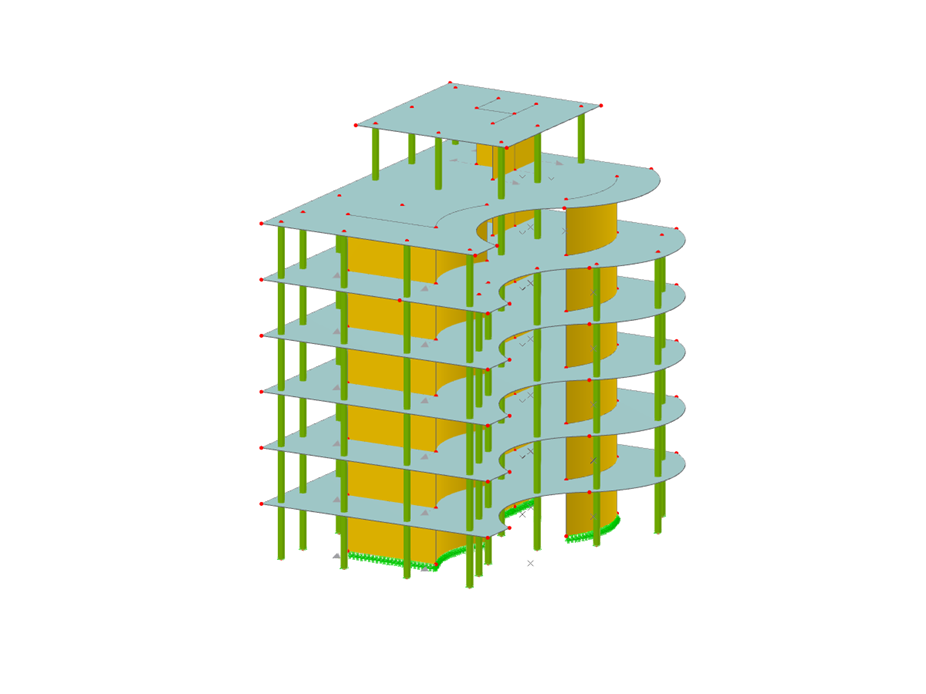

Многоэтажное здание из железобетона
Количество узлов | 258 |
Количество линий | 281 |
Количество стержней | 121 |
Количество поверхностей | 53 |
Количество тел | 0 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 2 |
Общий вес | 2733,234 t |
Размеры (метрические) | 21,000 x 28,000 x 26,000 m |
Размеры (имперские) | 68.9 x 91.86 x 85.3 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
