modulo aggiuntivo RFEM 5
RF-IMP (versione inglese)

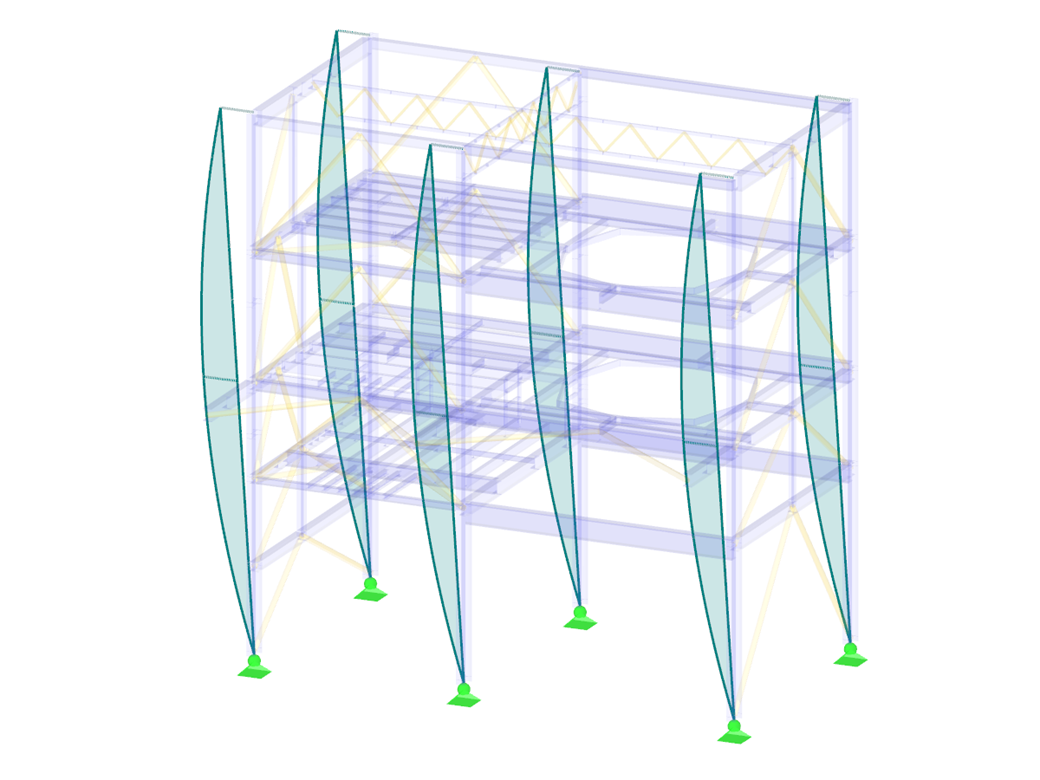

Il modulo analizza le predeformazioni di un caso di carico così come i modi di vibrare nelle analisi di stabilità o nei calcoli dinamici. Grazie alle deformazioni iniziali, è possibile predeformare la struttura o creare casi di carico con imperfezioni equivalenti delle aste.

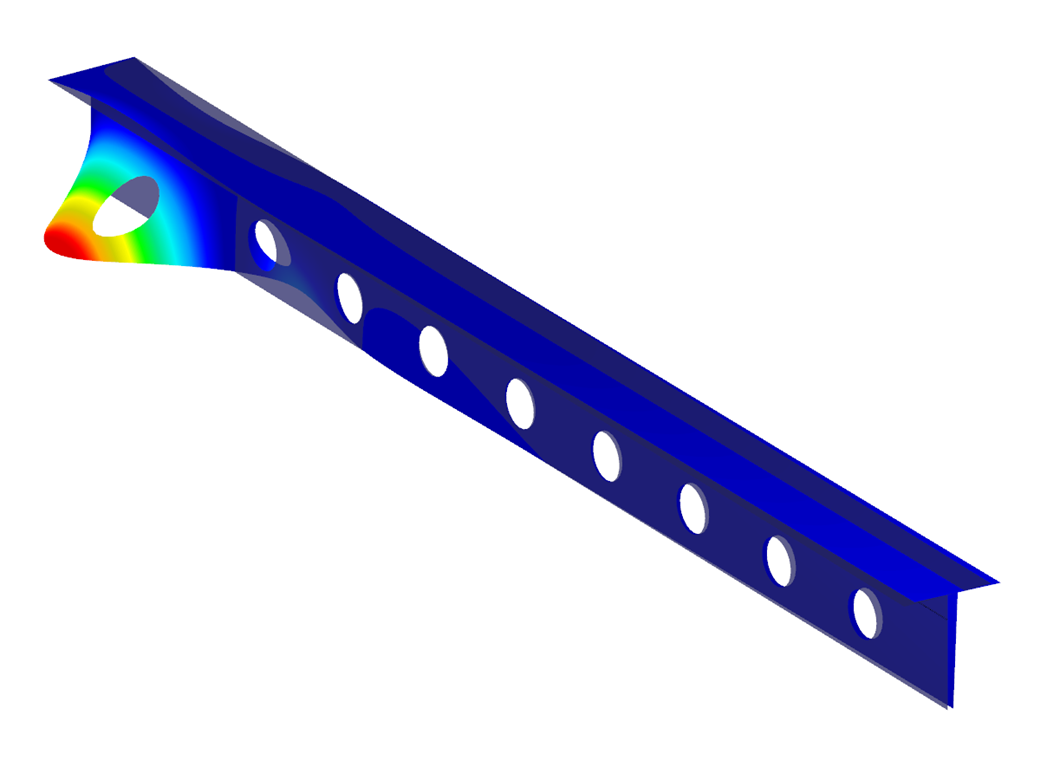

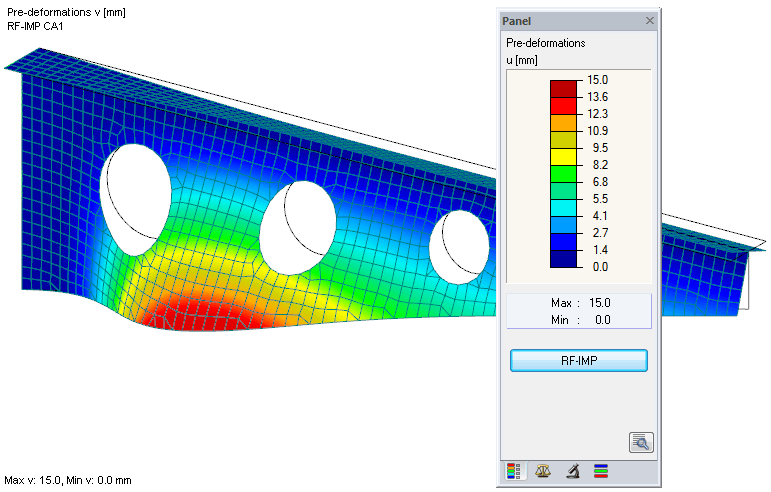

Il modello iniziale pre-deformato è utile soprattutto per strutture costituite da superfici e da elementi solidi (RFEM) e da aste. È necessario specificare solo il valore massimo a cui la deformazione è da scalare. Tutti EF o modelli di nodi verranno scalati in funzione alla deformazione iniziale.

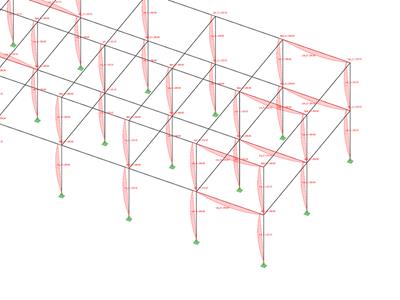

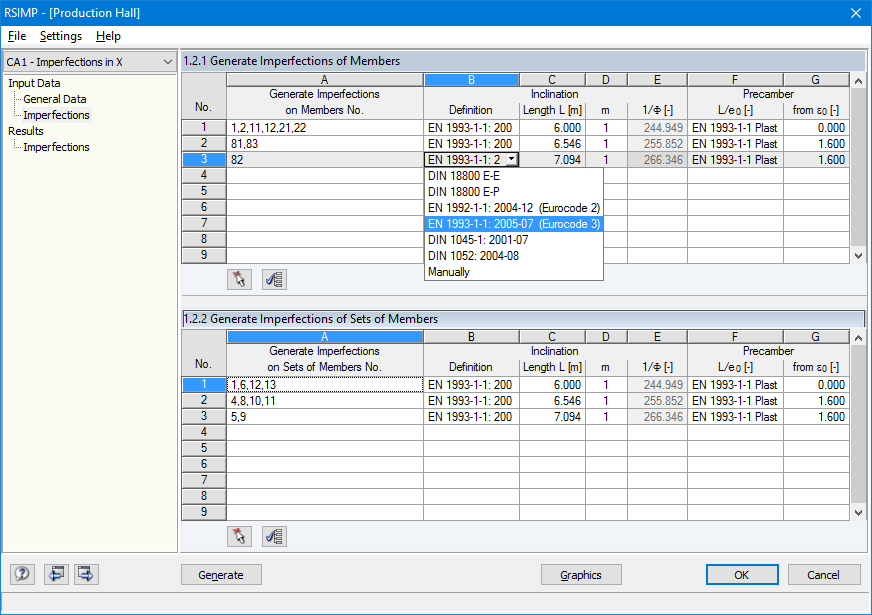

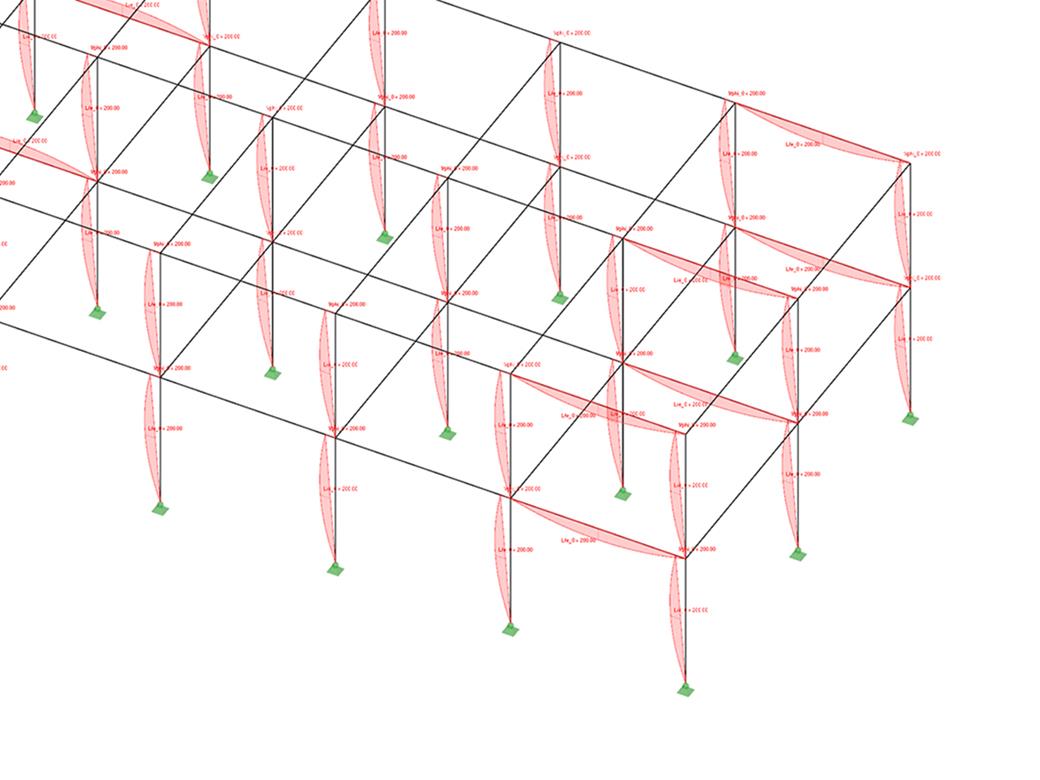

Le imperfezioni equivalenti sono particolarmente utili per le strutture intelaiate. È possibile definire le inclinazioni e le controfrecce di aste e set di aste nella finestra aggiuntiva. Possono essere generati automaticamente, secondo le norme, o definiti manualmente. Sono disponibili le seguenti norme:

• EN 1992:2004
• EN 1993:2005
• DIN 18800:1990-11
• DIN 1045-1:2001-07
• DIN 1052:2004-08

Si applica solo l'imperfezione risultante dalla deformazione iniziale sull'asta pertinente. Inoltre, è possibile tener conto dei coefficienti di riduzione. In questo modo, è possibile applicare l'imperfezione in modo efficiente.

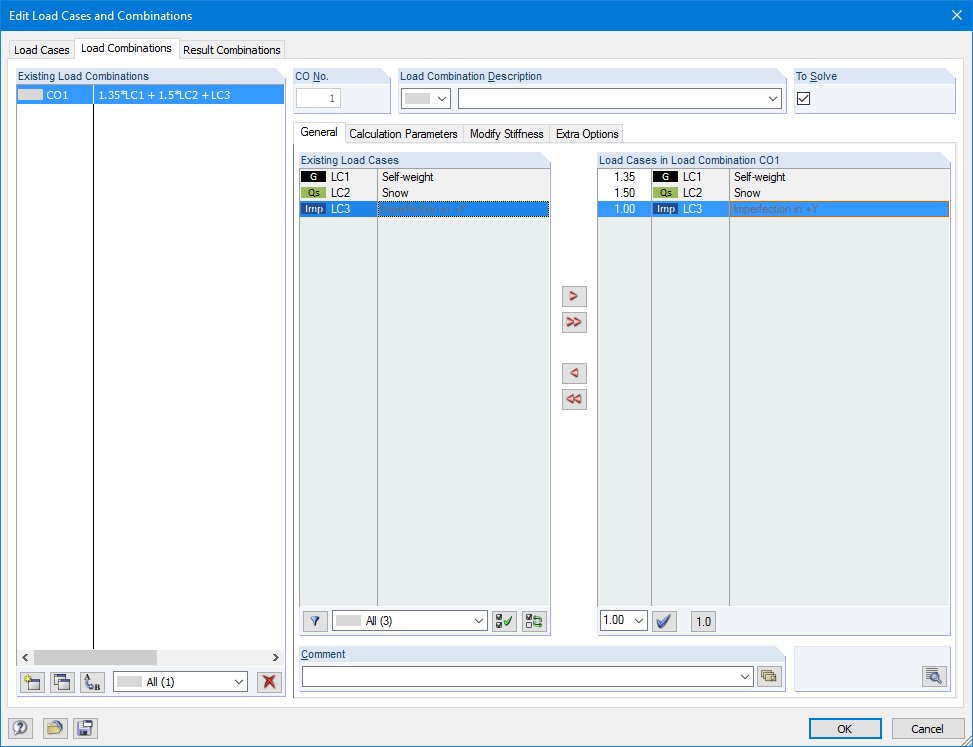

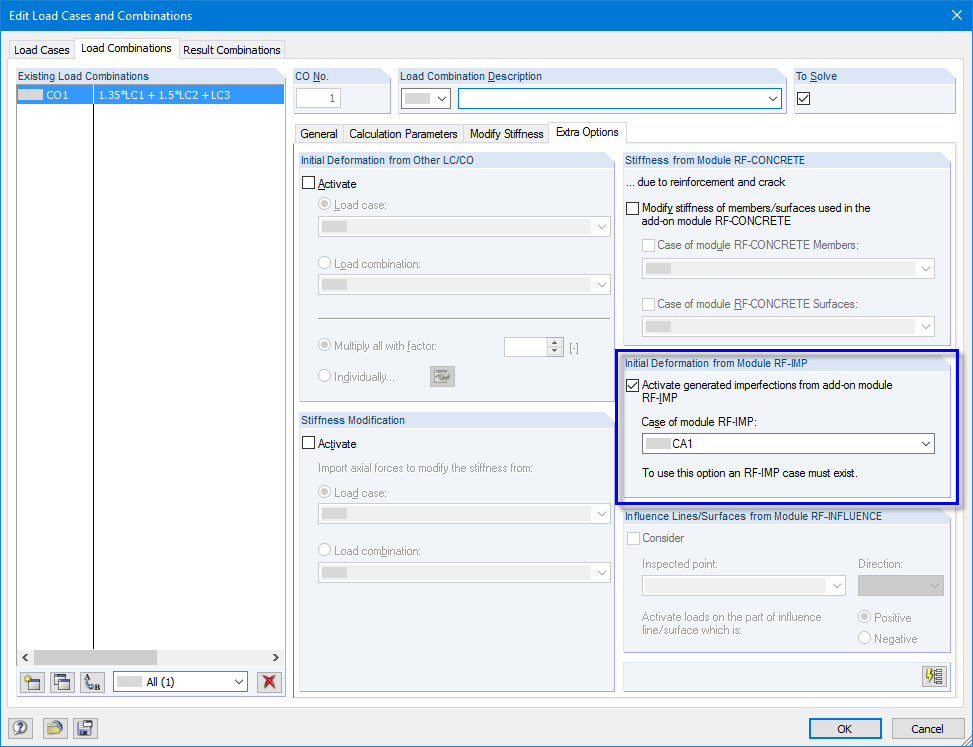

È possibile utilizzare la mesh EF predeformata precedentemente creata nelle combinazioni di carico. Per fare ciò, selezionare il caso RF-IMP corrispondente nei parametri di calcolo della combinazione di carico. Quindi, viene eseguito il calcolo delle forze interne per la struttura imperfetta.
