Module additionnel pour RFEM 5
RF-IMP

Le module additionnel permet d'évaluer la pré-déformation d'un cas de charge ainsi que les modes propres de l'analyse de stabilité ou dynamique. À partir de cette déformation initiale, il est possible de pré-déformer la structure ou de créer un cas de charge avec des imperfections équivalentes des barres.

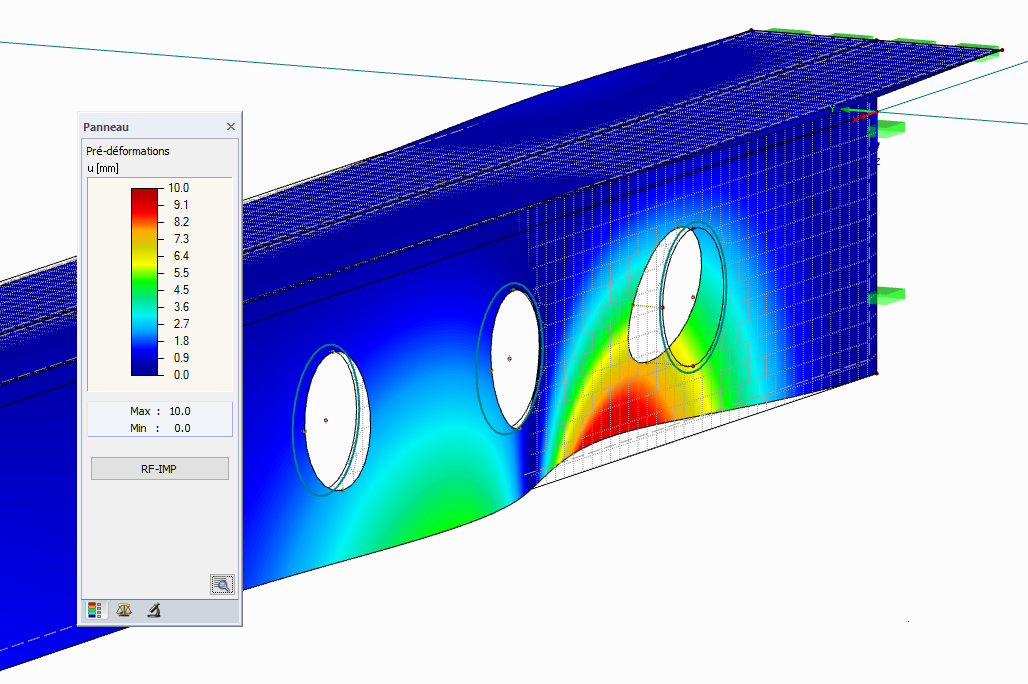

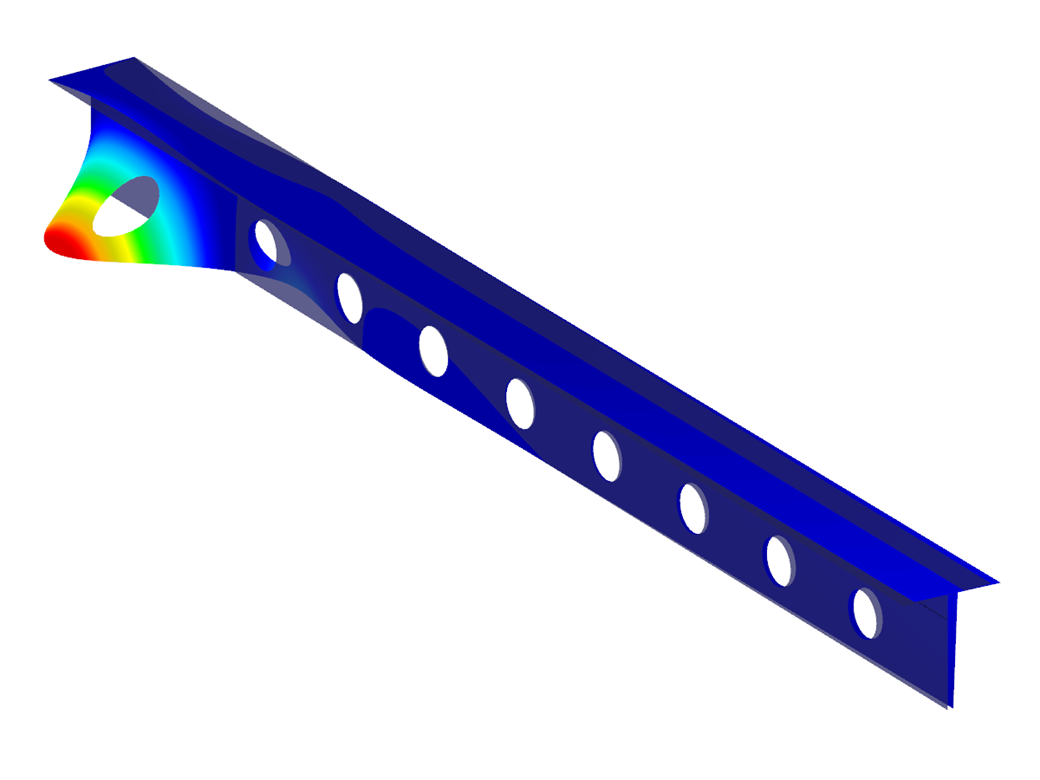

Le modèle initial pré-déformé est utile surtout pour les structures composées d'éléments de surface et solides (RFEM) ainsi que de barres. Il est nécessaire de spécifier uniquement la valeur maximale à laquelle la déformation doit être mise à l'échelle. Tous les nœuds EF ou le modèle seront mis à l'échelle par rapport à la déformation initiale.

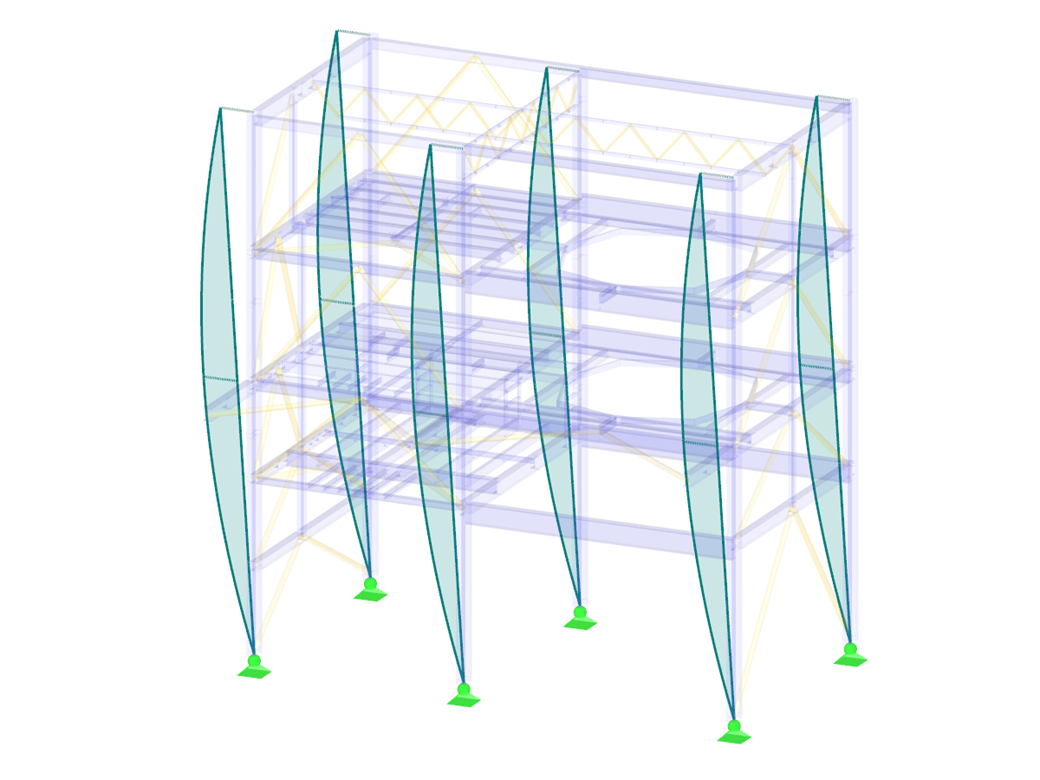

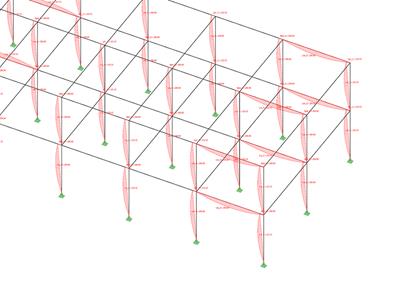

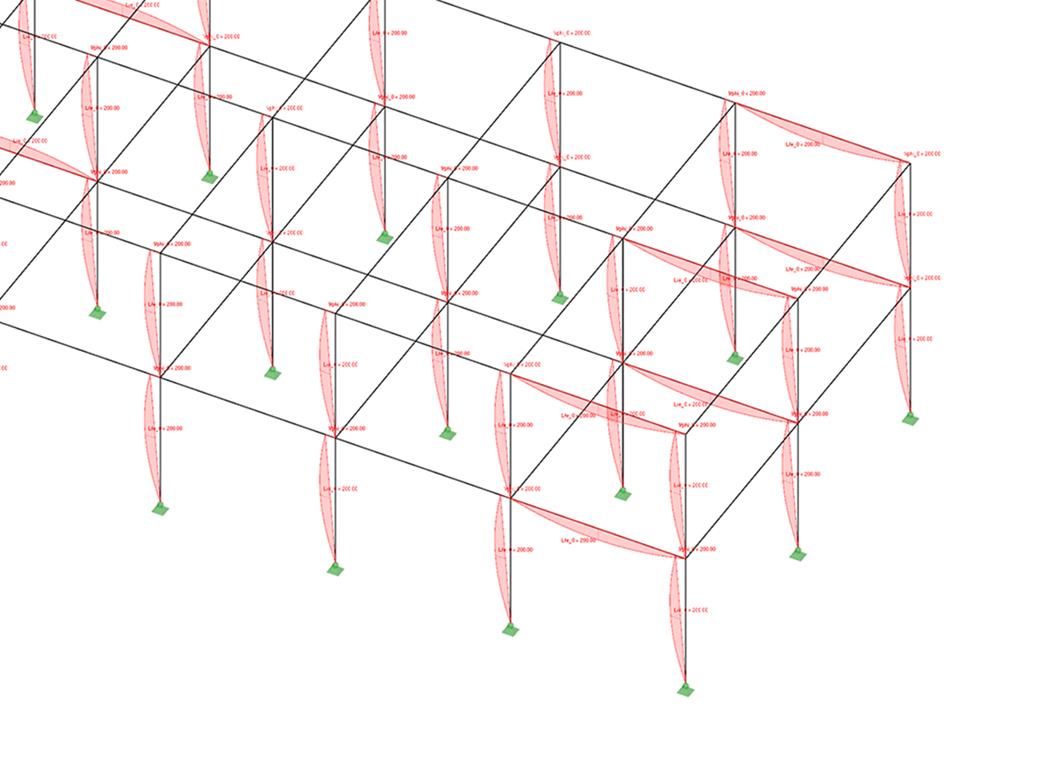

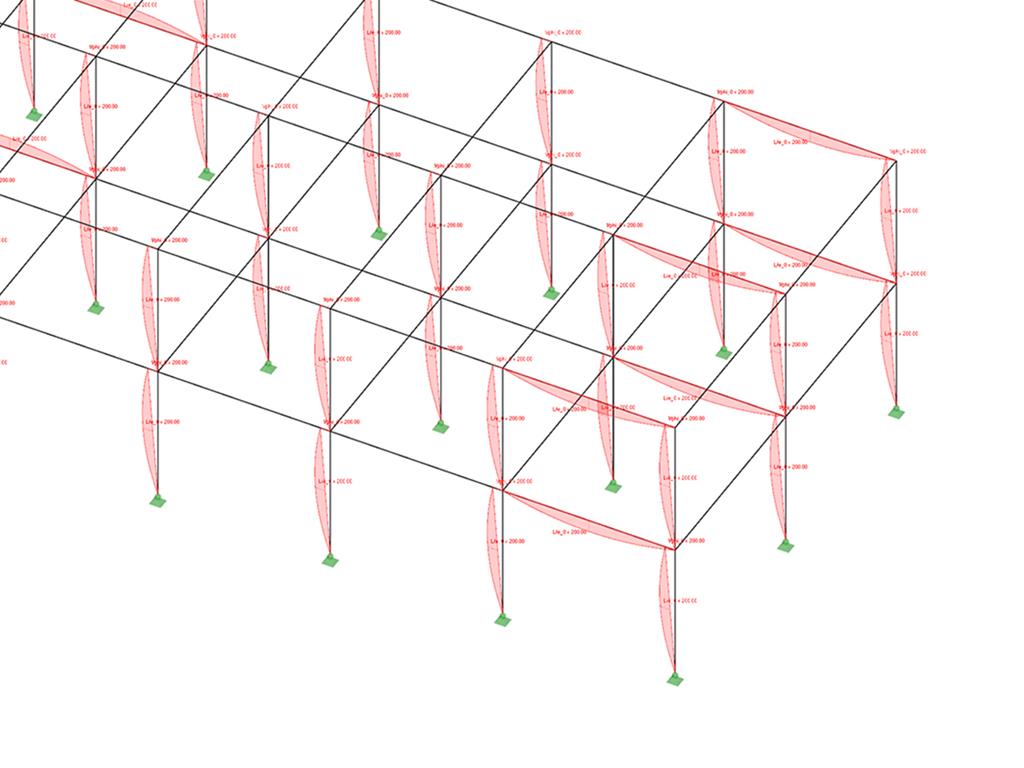

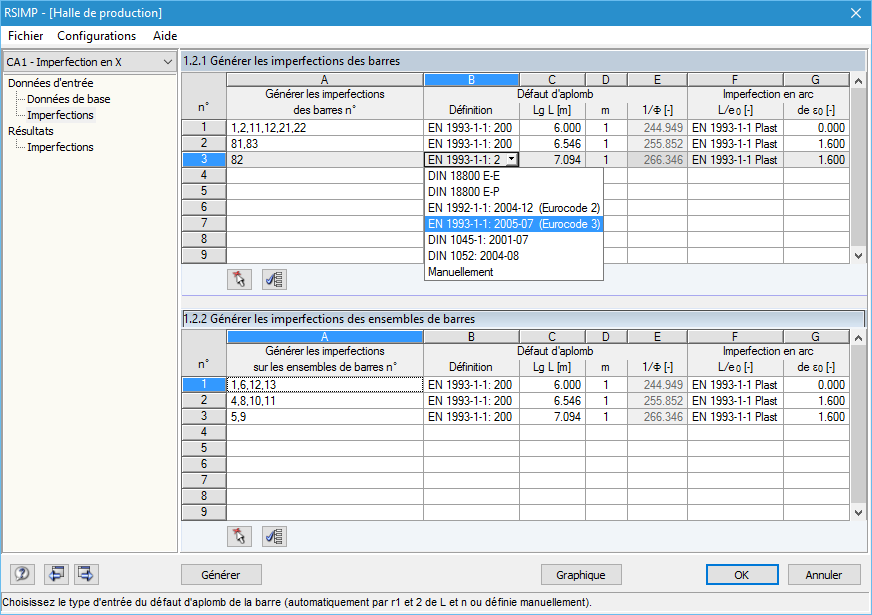

Les imperfections équivalentes sont particulièrement utiles pour les structures de poutre. Vous pouvez définir les inclinaisons et les contre-flèches des barres ainsi que des ensembles de barres dans la fenêtre additionnelle. Celles-ci peuvent être générées automatiquement, selon des normes, ou définies manuellement. Les normes suivantes sont disponibles :

• EN 1992:2004
• EN 1993:2005
• DIN 18800:1990-11
• DIN 1045-1:2001-07
• DIN 1052:2004-08

Seule l'imperfection résultant de la déformation initiale sur la barre concernée est appliquée. De plus, vous pouvez considérer les facteurs de réduction. Il est ainsi possible d'appliquer efficacement l'imperfection.

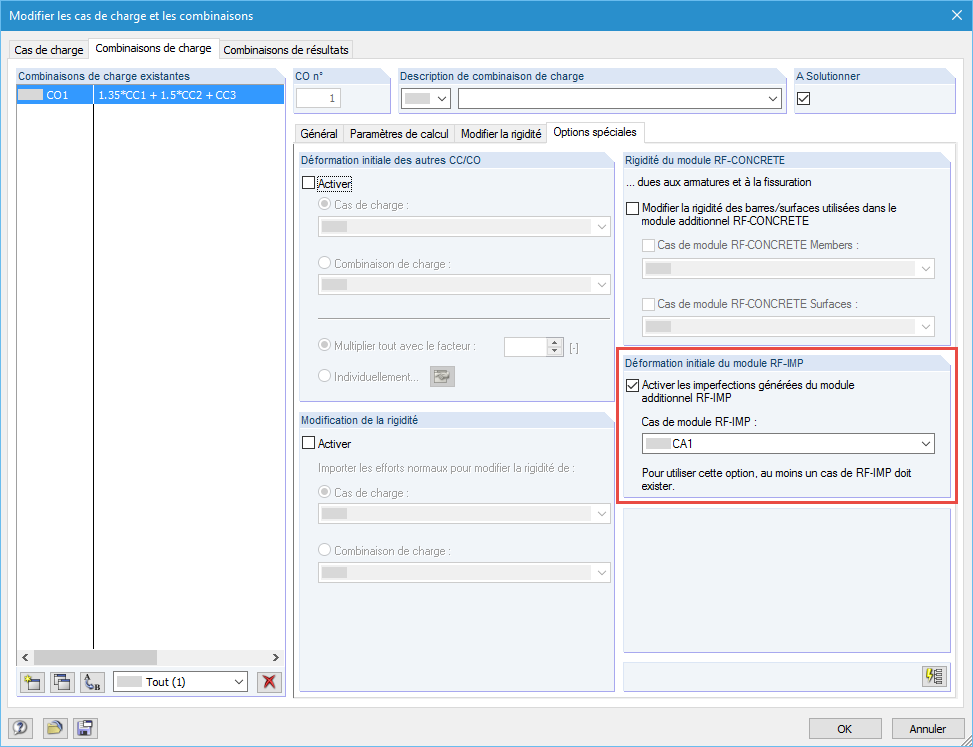

Si un maillage pré-déformée EF a été créé, il peut être utilisé dans les combinaisons de charge. Il suffit de sélectionner le cas RF-IMP correspondant dans les paramètres de calcul de la combinaison de charge. Le calcul des efforts internes sera ensuite effectué pour le système imparfait.
