Modules additionnels RFEM 5 - Autres

Le module additionnel RF-DEFORM vous permet d'effectuer une analyse des déformations pour des barres individuelles ou des ensembles de barres et vous permet de définir les déformations limites admissibles individuellement, en fonction du système non déformé ou des extrémités de barre déplacées.

Le module additionnel vous permet d'analyser les flèches de barres et d'ensembles de barres, de sélectionner les éléments à calculer, d'associer les déformations limites aux directions de barre, la considération des longueurs ou des valeurs de déformation, une analyse des déformations pour les valeurs extrêmes des actions , et de sélectionner les unités.

Le module additionnel RF-MOVE génère des cas de charge à partir de différentes positions de charges mobiles, telles que des grues ou des véhicules sur des ponts. Lors de la génération des charges, vous pouvez également créer une combinaison de résultats enveloppe.

Les données d'entrée sont limitées à deux fenêtres d'entrée seulement. Cette possibilité, combinée à la génération rapide des cas de charge dans RFEM 5, représente un gain de temps considérable.

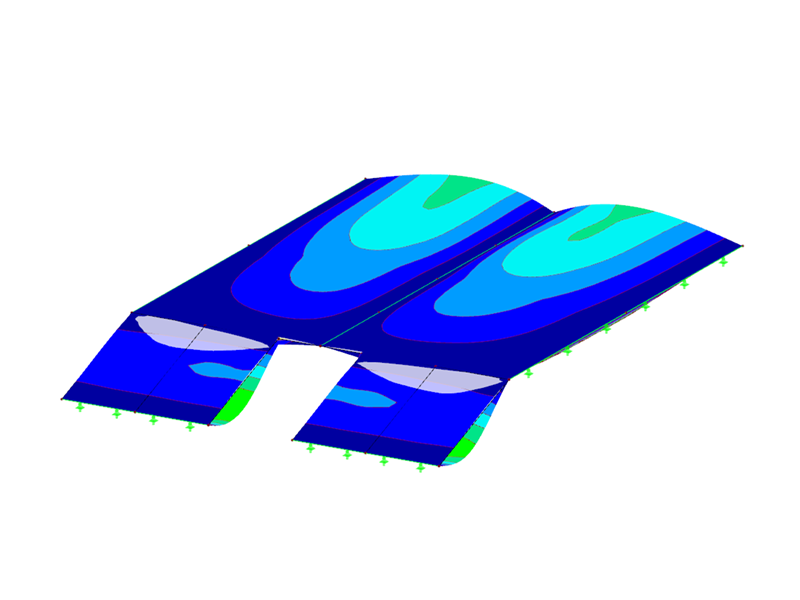

Le module additionnel RF-MOVE Surfaces pour RFEM 5 crée des cas de charge à partir de différentes positions de charges mobiles, telles que des véhicules sur des ponts, par exemple. De plus, vous pouvez générer une combinaison de résultats enveloppe.

Les données d'entrée sont limitées à quatre fenêtres d'entrée. Cette possibilité, combinée à la génération rapide des cas de charge dans RFEM 5, représente un gain de temps considérable.

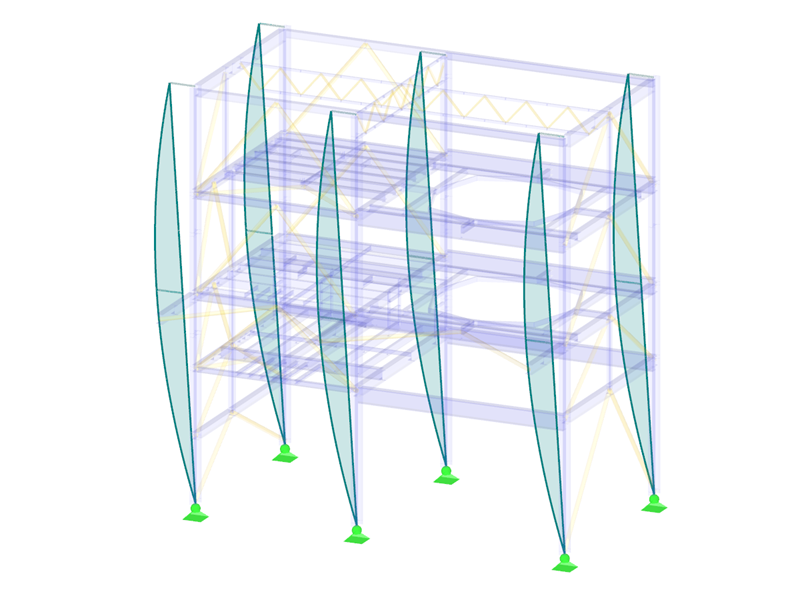

Le module additionnel RF-IMP est utilisé pour générer automatiquement des imperfections pour les calculs géométriquement non linéaires.

Utilisez cette fonctionnalité dans RFEM 5 pour les calculs selon l'analyse du second ordre ou selon l'analyse des grandes déformations incluant la stabilité. Cela s'applique non seulement aux structures filaires, mais également aux modèles avec des éléments de coque et de solide.

RF-STABILITY effectue l'analyse de stabilité dans RFEM 5 et détermine les facteurs de charge critiques et les modes de stabilité correspondants pour les modèles avec des éléments de barre, de coque et de solide. Dans ce cas, il est possible d'importer les efforts normaux des cas de charge ou des combinaisons de charge et le module prend en charge les analyses de stabilité non linéaires.

Ce module additionnel est spécialisé dans les analyses de stabilité selon la méthode des valeurs propres. Il vous permet de calculer des modèles à partir d'éléments de barre, de coque et de solide, et d'effectuer des analyses de stabilité non linéaires. Le module additionnel fournit quatre solveurs d'équations pour le calcul efficace de différents modèles et la possibilité de considérer les modifications de rigidité de RFEM 5.

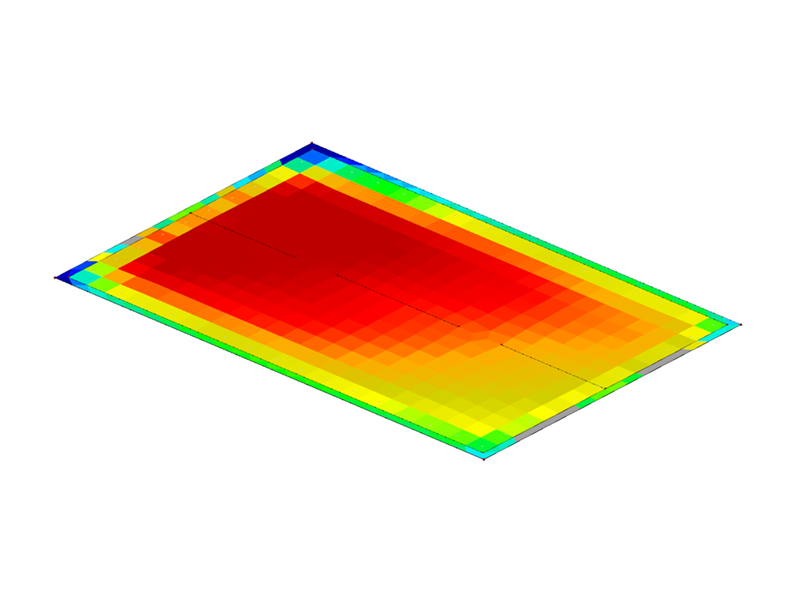

Le module additionnel RF-SOILIN vous permet de déterminer les sols élastiques à partir des couches de sol. Il fournit une bibliothèque extensible de propriétés du sol et considère plusieurs échantillons de sol à différents endroits à l'intérieur et à l'extérieur du bâtiment. De plus, il prend en compte les niveaux d'eau souterraines et les effets des fosses de construction et une couche inférieure de sol solide.

Les résultats comprennent la détermination des diagrammes de contrainte et des tassements ainsi que leur affichage graphique.

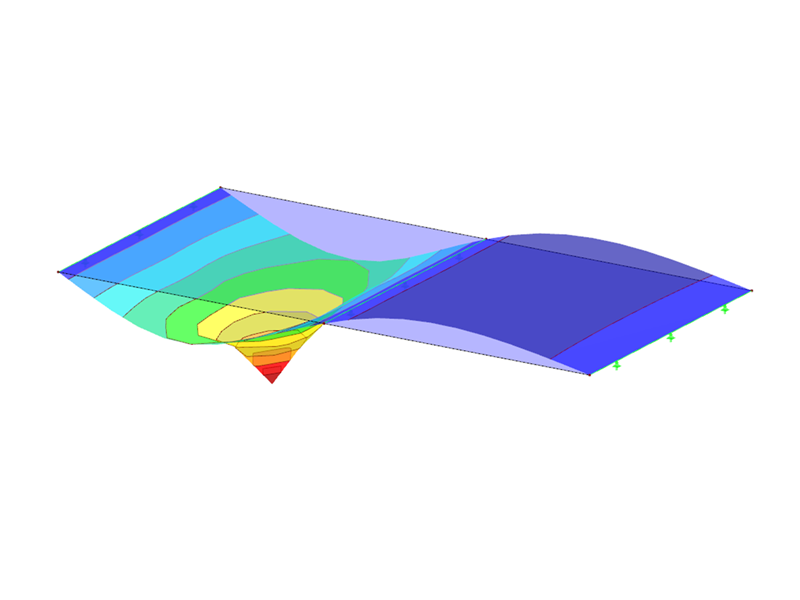

RF-INFLUENCE est un module additionnel de RFEM 5 qui génère des lignes et des surfaces d'influence en raison d'un effort interne fixe, tel que l'effort normal, l'effort tranchant ou le moment fléchissant.

Les lignes et les surfaces d'influence affichent graphiquement l'influence d'une charge unitaire sur les réactions de section à tous les emplacements de charge possibles du modèle.

Le module additionnel RF-MAT NL vous permet de considérer le comportement non linéaire des matériaux dans RFEM 5.

Il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope élastique non linéaire 2D/3D » et « Isotrope plastique 2D/3D » (le module additionnel RF-MAT-NL est requis ). Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.

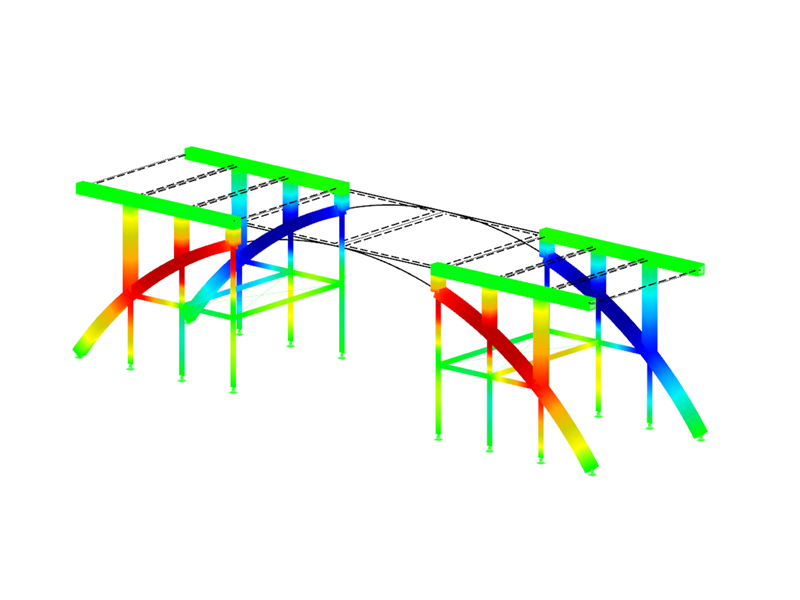

RF-STAGES est un module additionnel qui vous permet de calculer les structures de barre (dans RFEM 5 aussi les structures de surface et de solide) en considérant le processus de construction.

Négliger l'influence du processus de construction peut engendrer des erreurs lors du calcul de l'ensemble des modèles. Avec RF-STAGES, vous pouvez analyser ces influences et les considérer jusqu'au point de calcul de la structure.

Le module additionnel RF-LAMINATE vous permet d'effectuer des analyses de contraintes et de flèches de surfaces stratifiées. Le calcul peut prendre en compte le couplage de cisaillement et est effectué selon la théorie des stratifiés.

Une matrice de rigidité globale locale de la surface concernée est créée à partir de la structure de couche définie par l'utilisateur. Le module additionnel est par exemple adapté à la vérification d'éléments en bois lamellé-croisé et de plastique renforcé de fibres.

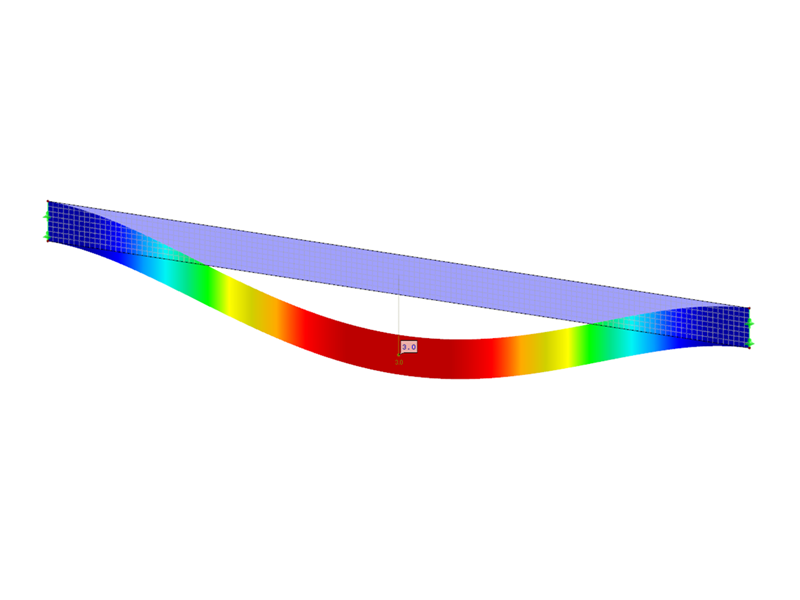

RF-LOAD-HISTORY est un module additionnel pour RFEM 5 qui considère la déformation permanente (plastique) des situations de charge précédentes. Le calcul est effectué pour les structures de plaque et de solide. Le module additionnel RF-MAT NL est nécessaire pour effectuer des calculs dans RF-LOAD-HISTORY.

Le module additionnel est conçu pour la détermination des coefficients de fondation sur la base des données du sol. Il vous permet de représenter de manière réaliste l'interaction entre un bâtiment et le sol à l'aide d'une bibliothèque extensible de propriétés du sol. Le module prend en charge la considération de plusieurs échantillons de sol à différents endroits et le calcul des coefficients de fondation. Les résultats comprennent la détermination des diagrammes de contrainte et des tassements ainsi que leur affichage graphique.

RF-COM est une interface programmable (API) basée sur la technologie COM. Cette interface peut être utilisée pour adapter RFEM 5 à vos besoins individuels et pour la compléter avec des macros d'entrées personnalisés ou des logiciels de post-traitement.

Ce module additionnel permet d'accéder en lecture et en écriture à différents types de données, permet un contrôle externe des calculs et est compatible avec les langages de programmation courants tels que Visual Basic et C ++.

Le module additionnel RF-LINK étend les formats de fichier à importer dans RFEM, y compris le format de texte standard Acis (.sat), la spécification de l'échange des graphiques initiale (.igs, .iges) et la norme pour l'échange des données de modèle de produit (. stp, *.step). Ces formats vous permettent d'importer des géométries de modèle sous forme de lignes de contour, de surfaces et de solides simples. Vous pouvez également importer les modèles sous forme d'objets RFEM ou de couches d'arrière-plan afin de définir les points manuellement. La qualité du modèle dépend de l'application d'exportation et l'importation n'est effectuée qu'à l'aide des fichiers.

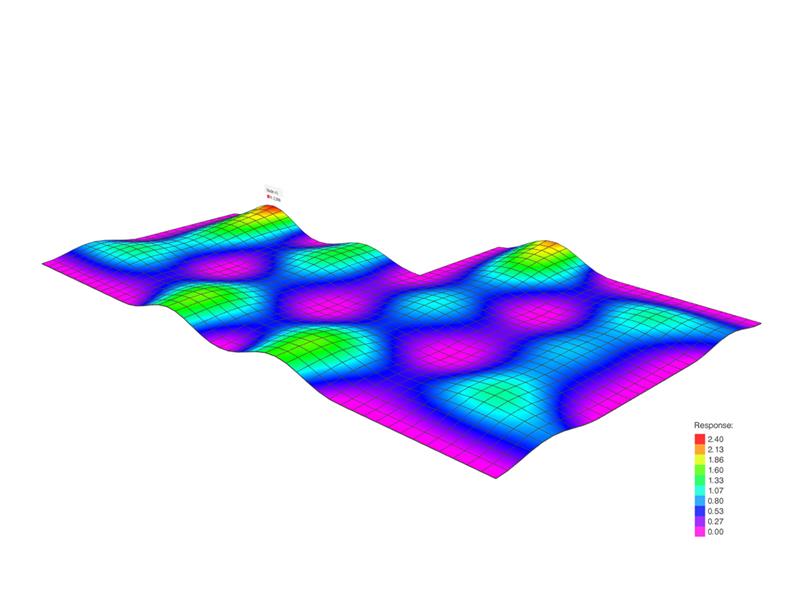

CADS Footfall Analysis est un logiciel de post-traitement qui peut être utilisé avec RFEM 5 pour effectuer des calculs pour l'analyse de réponse au trafic des piétons. La réponse au trafic des piétons intéresse les utilisateurs préoccupés par les vibrations induites dans leurs structures par les activités liées à la marche. Étant donné que les progrès réalisés dans le domaine du calcul de structure permettent d'obtenir des structures irrégulières plus efficaces et plus légères, la sensibilité aux vibrations des structures devient de plus en plus importante.
