Module additionnel pour RFEM 5
RF-LOAD-HISTORY

RF-LOAD-HISTORY est un module additionnel pour RFEM 5 qui considère la déformation permanente (plastique) des situations de charge précédentes. Le calcul est effectué pour les structures de plaque et de solide. Le module additionnel RF-MAT NL est nécessaire pour effectuer des calculs dans RF-LOAD-HISTORY.

Le module additionnel est conçu pour la détermination des coefficients de fondation sur la base des données du sol. Il vous permet de représenter de manière réaliste l'interaction entre un bâtiment et le sol à l'aide d'une bibliothèque extensible de propriétés du sol. Le module prend en charge la considération de plusieurs échantillons de sol à différents endroits et le calcul des coefficients de fondation. Les résultats comprennent la détermination des diagrammes de contrainte et des tassements ainsi que leur affichage graphique.

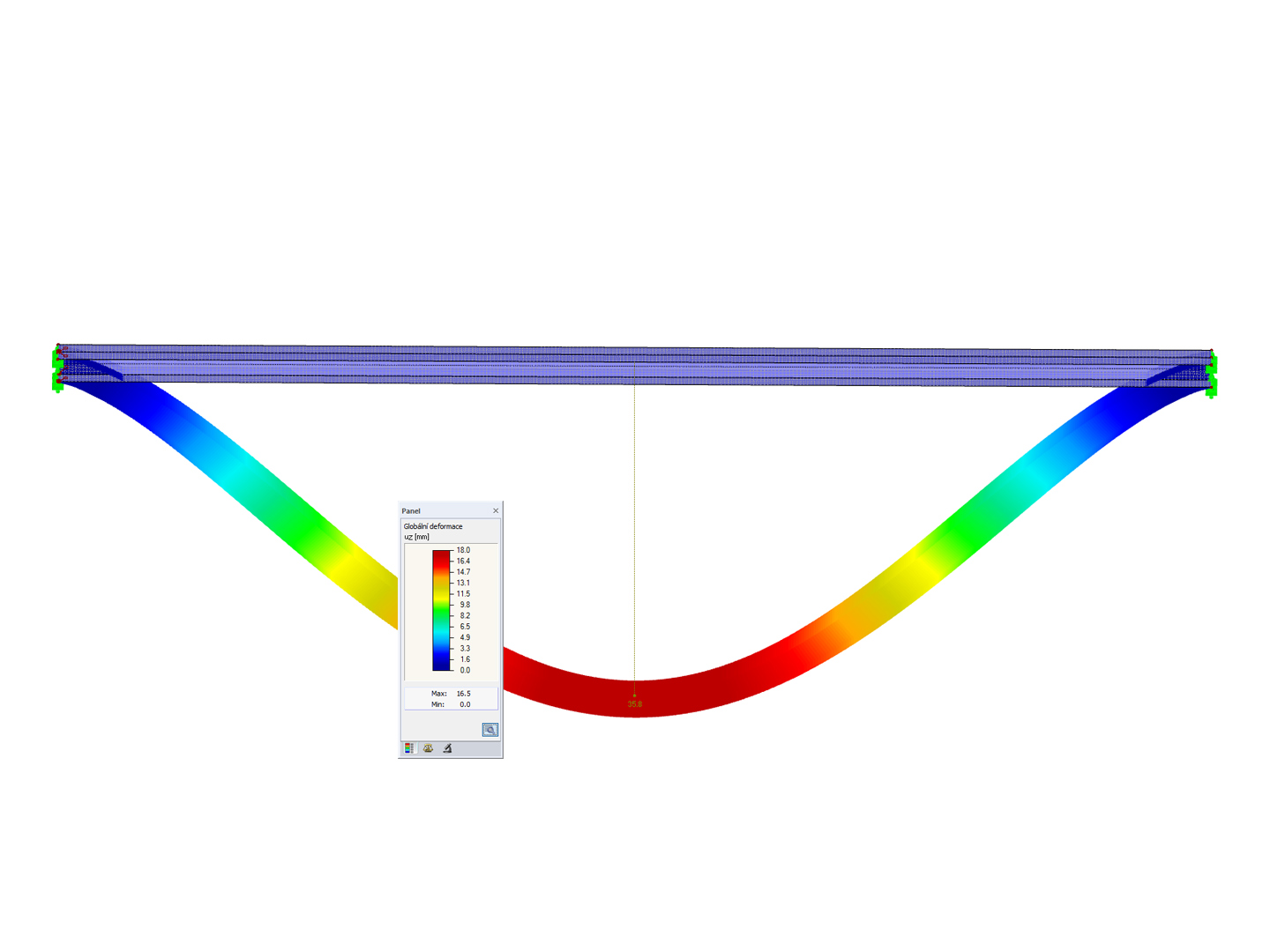

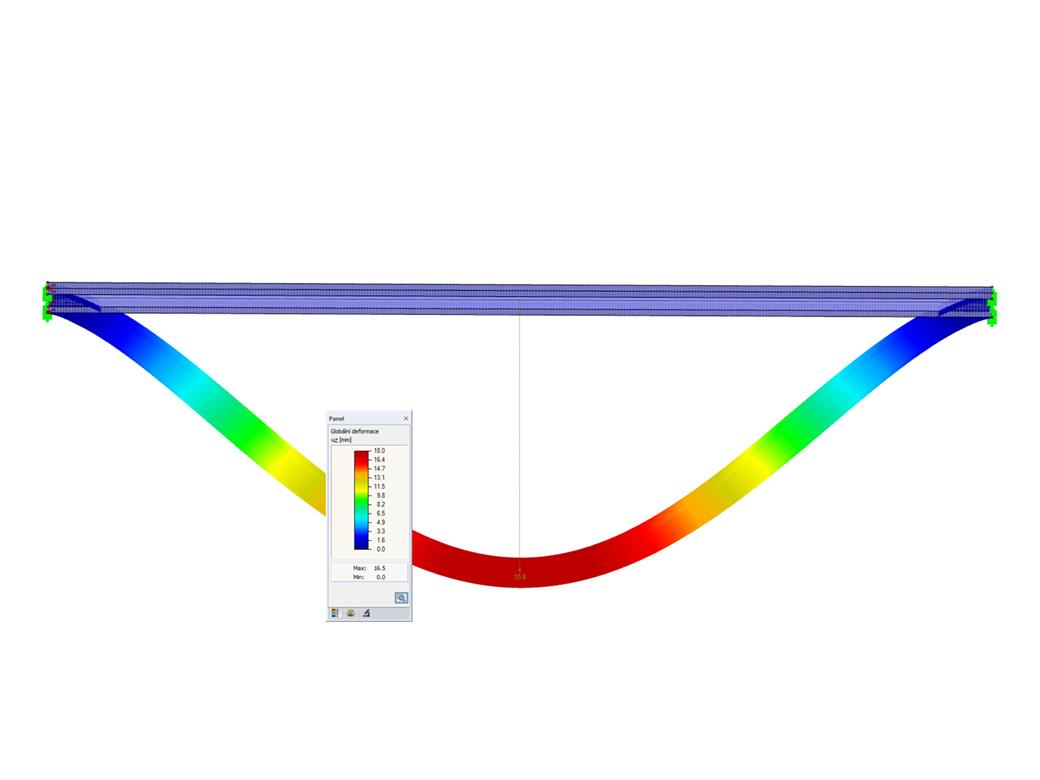

Considération des déformations plastiques des conditions de charge précédentes

Nombre total d'articles : 4

RFEM-Zusatzmodul RF-LOAD-HISTORY | Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen

RF-LOAD-HISTORY | Fonctionnalités

Définition simple des incréments de charge
Assignation simple des cas de charge et des combinaisons aux incréments de charge
Examen des déformations plastiques (comportement rigide isotrope) des incréments de charge précédents
Affichage numérique et graphique des résultats (déformations, réactions aux appuis, forces internes, contraintes, déformations, etc.) pour les incréments de charge individuels
Rapport d'impression détaillé avec documentation des résultats pour tous les incréments de charge

RF-LOAD-HISTORY | Entrée des étapes de charge

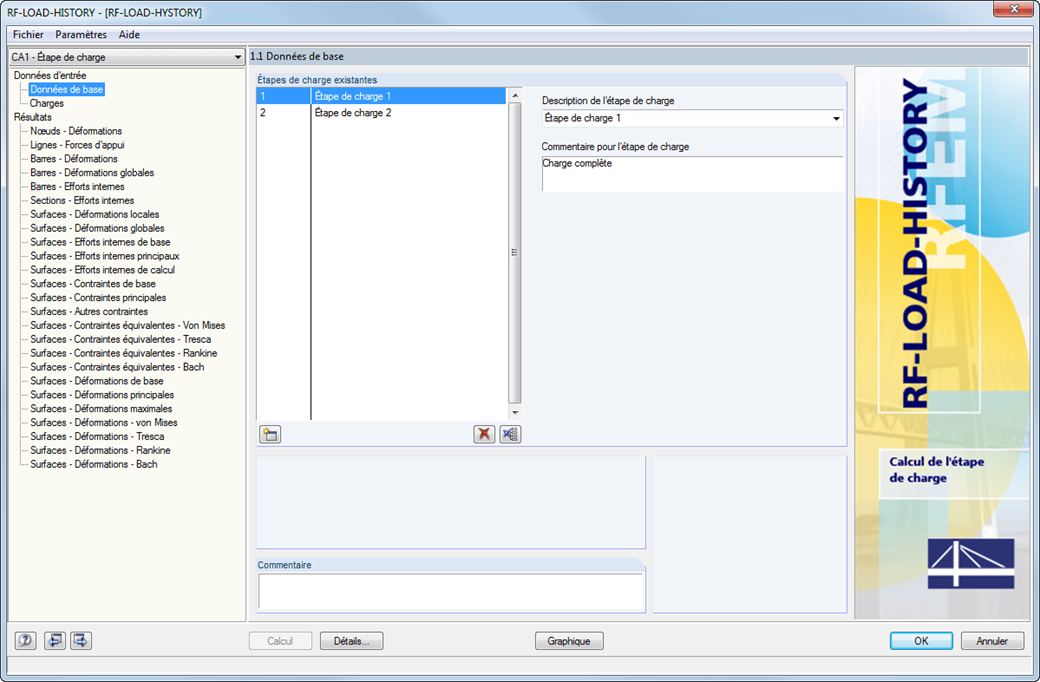

Après la modélisation et la définition des chargements dans RFEM, entrez les étapes de charge et leur description dans la fenêtre de module 1.1 Données de base.

Dans la fenêtre 1.2 Charges, vous pouvez assigner les cas de charge ou les combinaisons de charge aux différents incréments de charge. Vous avez la possibilité de les multiplier par un facteur de charge.

RF-LOAD-HISTORY | Calcul

Le calcul est effectué successivement pour chaque pas de charge. Les déformations permanentes (plastiques) des étapes de charge précédentes sont considérées lors du calcul des étapes de charge suivantes. Il est ainsi possible d'effectuer un calcul avec un soulagement de la structure.

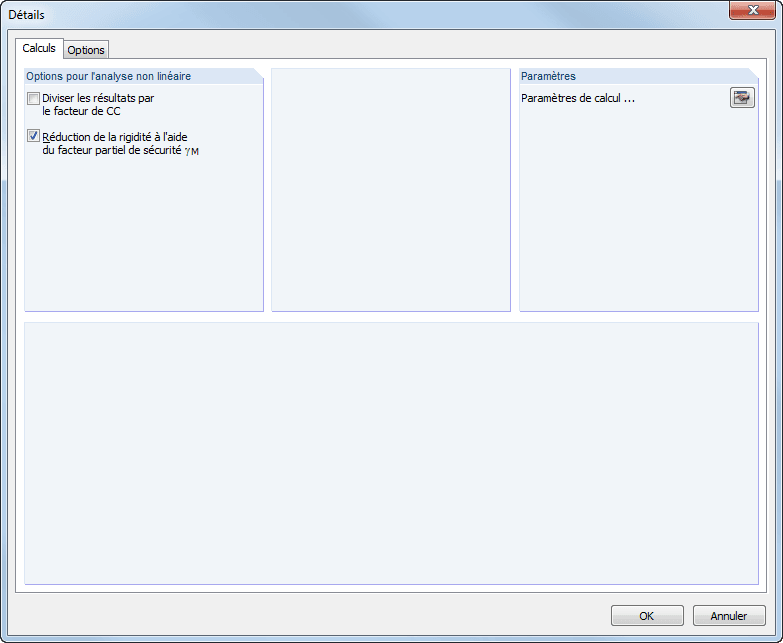

Les charges des différentes étapes sont additionnées (en fonction des signes) tout au long du processus de calcul. Vous pouvez sélectionner librement la méthode d'analyse (statique linéaire, du second ordre, des grandes déformations et analyse post-critique). De plus, le module gère les paramètres globaux de calcul.

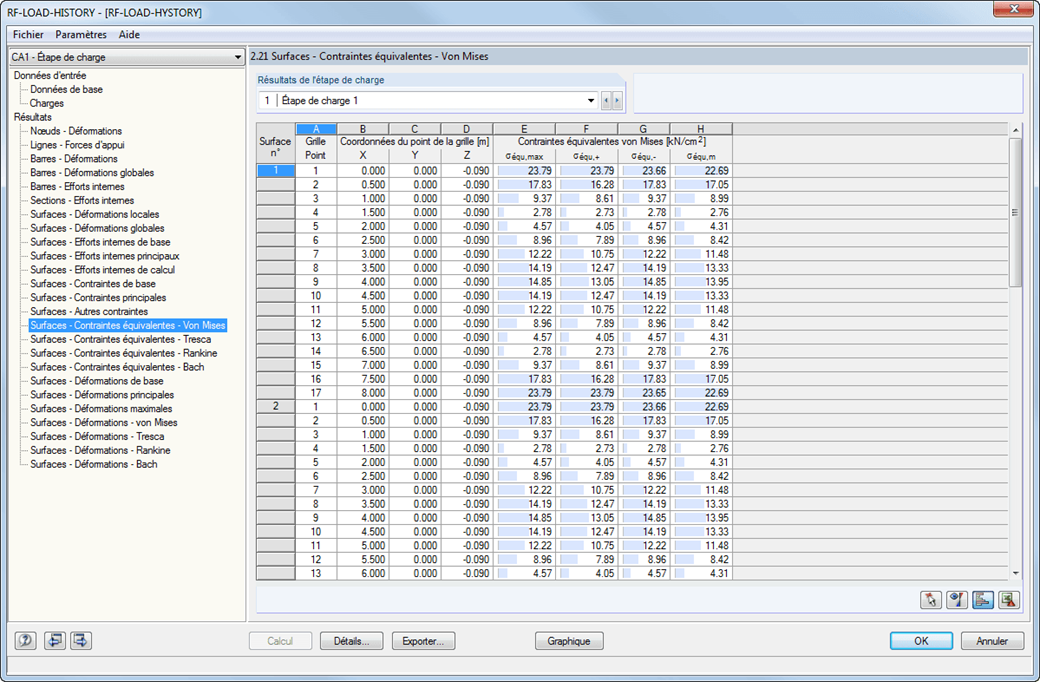

Fenêtre 2.21 Surfaces - Contraintes équivalentes - von Mises

RF-LOAD-HISTORY | Résultats et exportation

Après le calcul, vous pouvez évaluer les résultats des différents pas de charge directement dans les fenêtres du module ou graphiquement dans un modèle de structure.

Les résultats incluent, par exemple, les déformations, les contraintes et les efforts internes des surfaces ainsi que les déformations et contraintes des solides. Les combinaisons de résultats pour chaque pas de charge peuvent être exportées vers RFEM. Vous pouvez utiliser ces combinaisons pour des vérifications ultérieures dans les autres modules additionnels de RFEM.

Toutes les données d'entrée et les résultats du module additionnel font partie du rapport d'impression global de RFEM.
