Módulo adicional para o RFEM 5
RF-LOAD-HISTORY

O RF-LOAD-HISTORY é um módulo adicional para o RFEM 5 que considera a deformação permanente (plástica) de situações de carga anteriores. O cálculo é realizado para estruturas de superfícies e sólidos. O módulo adicional RF-MAT NL é necessário para cálculos no RF-LOAD-HISTORY.

O módulo adicional foi concebido para a determinação de parâmetros de fundação com base em dados do solo. Permite representar de forma realista a interação entre o edifício e o solo através de uma biblioteca extensível de propriedades do solo. O módulo permite a consideração de várias amostras de solo em diferentes locais e o cálculo de coeficientes de fundação. Os resultados incluem a determinação de diagramas de tensão e assentamentos, bem como a sua representação gráfica.

Consideração de deformações plásticas de condições de carga anteriores

Total de itens: 4

RFEM-Zusatzmodul RF-LOAD-HISTORY | Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen

RF-LOAD-HISTORY | Funções

Definição simples dos intervalos de carga
Atribuição simples dos casos de carga, das combinações de carga e das combinações de resultados aos intervalos de carga
Consideração de deformações plásticas (comportamento de endurecimento isotrópico) de intervalos de carga anteriores
Resultados (deformações, forças de apoio, esforços internos, tensões, alongamentos etc.) representados numérica e graficamente para os intervalos de carga individuais
Relatório de impressão detalhado com documentação dos resultados para todos os intervalos de carga

RF-LOAD-HISTORY | Entrada dos intervalos de carga

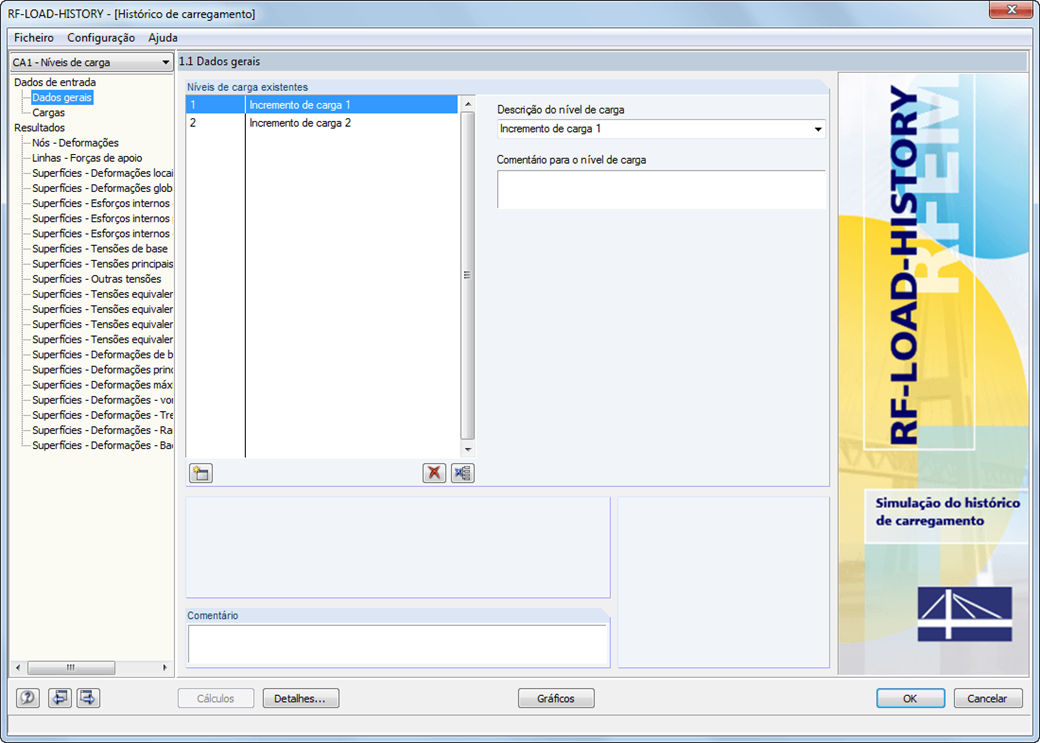

Depois de introduzir o modelo completo com as cargas no RFEM, prossegue-se com a entrada dos intervalos de carga com as respetivas descrições na primeira janela do módulo 1.1 Dados gerais.

De seguida, na janela 1.2 Carregamento, são atribuídos aos intervalos de carga os respetivos casos de carga, combinações de cargas e combinações de resultados. Existe a opção de os multiplicar por um fator de carga.

RF-LOAD-HISTORY | Cálculo

O cálculo é efetuado sucessivamente para cada intervalo de carga. As deformações permanentes (plásticas) de intervalos de carga anteriores são consideradas no cálculo dos seguintes intervalos de carga. Desta maneira, é também possível efetuar um cálculo com alívio da estrutura.

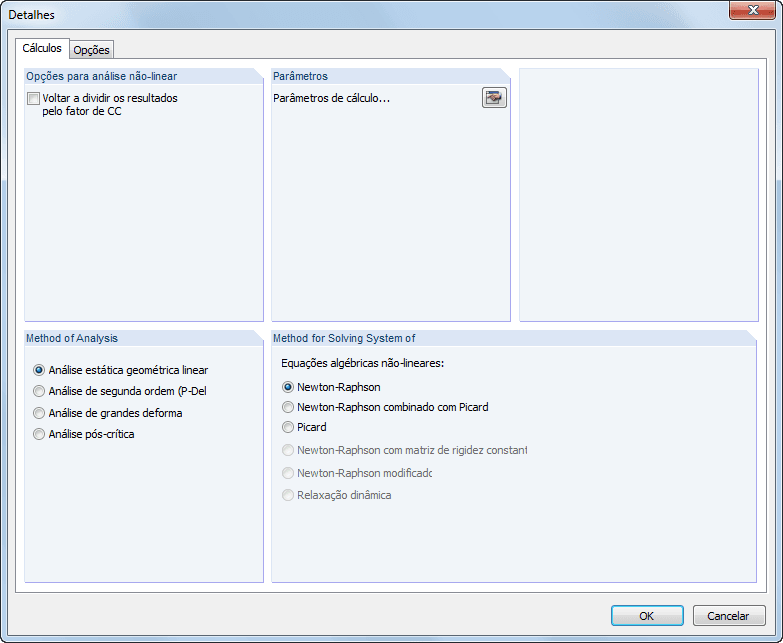

As cargas dos intervalos individuais são adicionadas (dependendo dos sinais) ao longo do processo de cálculo. O método de análise pode ser selecionado livremente (estático linear, segunda ordem, grande deformação e análise pós-crítica). Além disso, é possível um controlo global da configuração através do módulo adicional.

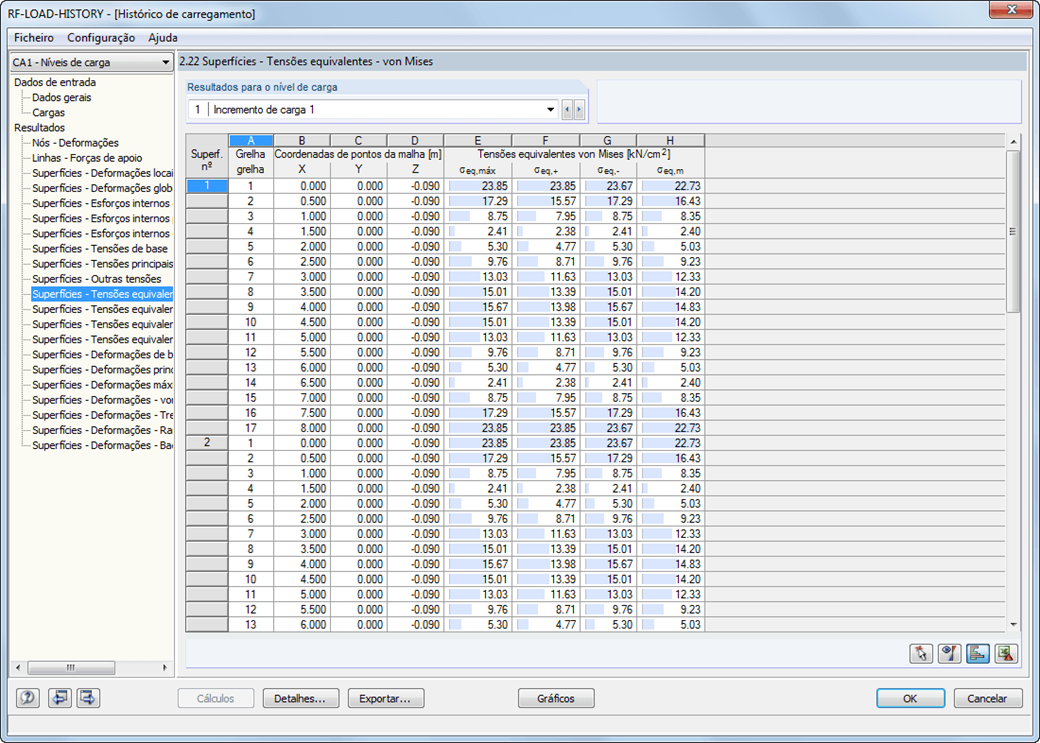

Janela 2.22 Superfícies - Tensões equivalentes - von Mises

RF-LOAD-HISTORY | Resultados e exportação

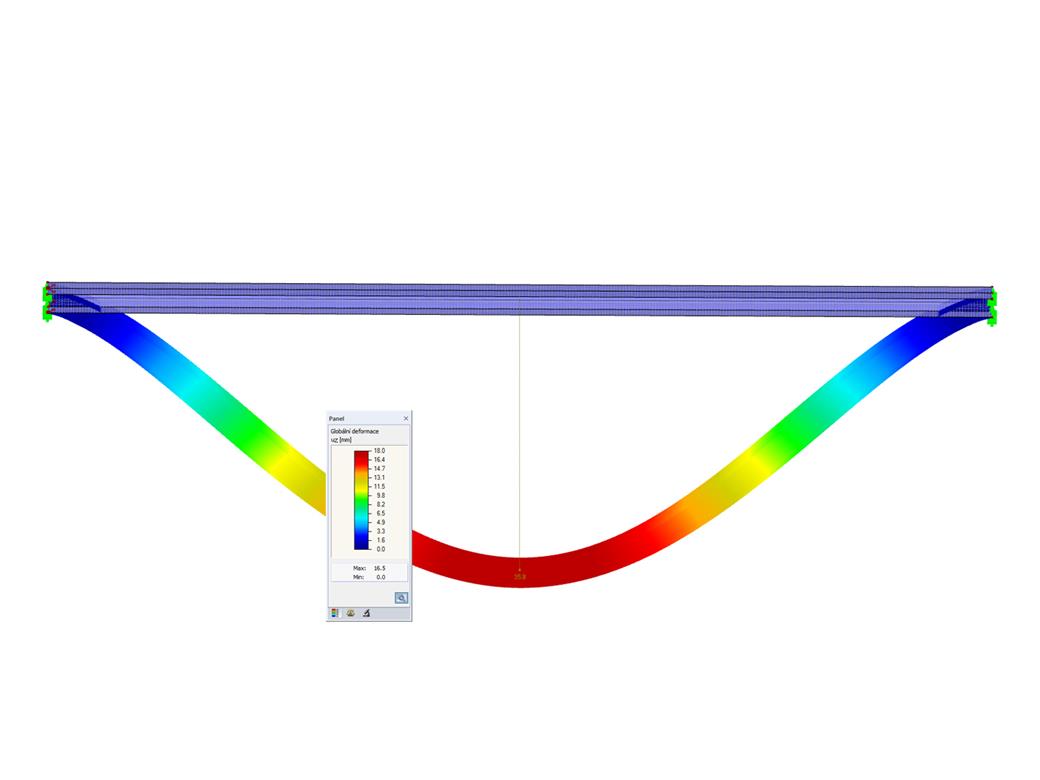

Após o cálculo bem-sucedido, é possível ver os resultados dos intervalos de carga diretamente nas tabelas do módulo adicional. É também possível avaliá-los graficamente no modelo estrutural.

A saída de resultados inclui, entre outros, deformações, tensões, esforços internos das superfícies, assim como deformações e tensões de sólidos. As combinações de resultados para cada intervalo de carga podem ser exportadas para o RFEM. Estas combinações envolventes podem ser utilizadas nos seguintes dimensionamentos em diferentes módulos adicionais do RFEM/RSTAB.

Todos os dados de entrada e resultados estão integrados no relatório de impressão, na secção do módulo adicional.
