modulo aggiuntivo RFEM 5
RF-LOAD-HISTORY

RF-LOAD-HISTORY è un modulo aggiuntivo di RFEM 5 che considera la deformazione permanente (plastica) delle situazioni di carico precedenti. Il calcolo viene eseguito per piastre e strutture solide. Il modulo aggiuntivo RF-MAT NL è necessario per i calcoli in RF-LOAD-HISTORY.

Il modulo aggiuntivo è progettato per la determinazione dei coefficienti di fondazione in base ai dati del terreno. Ti consente di rappresentare realisticamente l'interazione tra un edificio e il terreno con una libreria estensibile di proprietà del terreno. Il modulo supporta la considerazione di diversi campioni di terreno in posizioni diverse e il calcolo dei coefficienti di fondazione. I risultati includono la determinazione dei diagrammi delle tensioni e dei cedimenti, nonché la loro visualizzazione grafica.

Considerazione degli spostamenti generalizzati plastici da condizioni di carico precedenti

Totale voci: 4

RFEM-Zusatzmodul RF-LOAD-HISTORY | Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen

RF-LOAD-HISTORY | Caratteristiche

Definizione semplice degli incrementi di carico
Semplice assegnazione di casi di carico e combinazioni di carico agli incrementi di carico
Considerazione delle deformazioni plastiche (comportamento all'indurimento isotropo) di incrementi di carico precedenti
Visualizzazione numerica e grafica dei risultati (deformazioni, forze vincolari, forze interne, tensioni, deformazioni, ecc.) per incrementi di carico individuali
Relazione di calcolo dettagliata che include la documentazione dei risultati per tutti gli incrementi di carico

RF-LOAD-HISTORY | Input delle fasi di carico

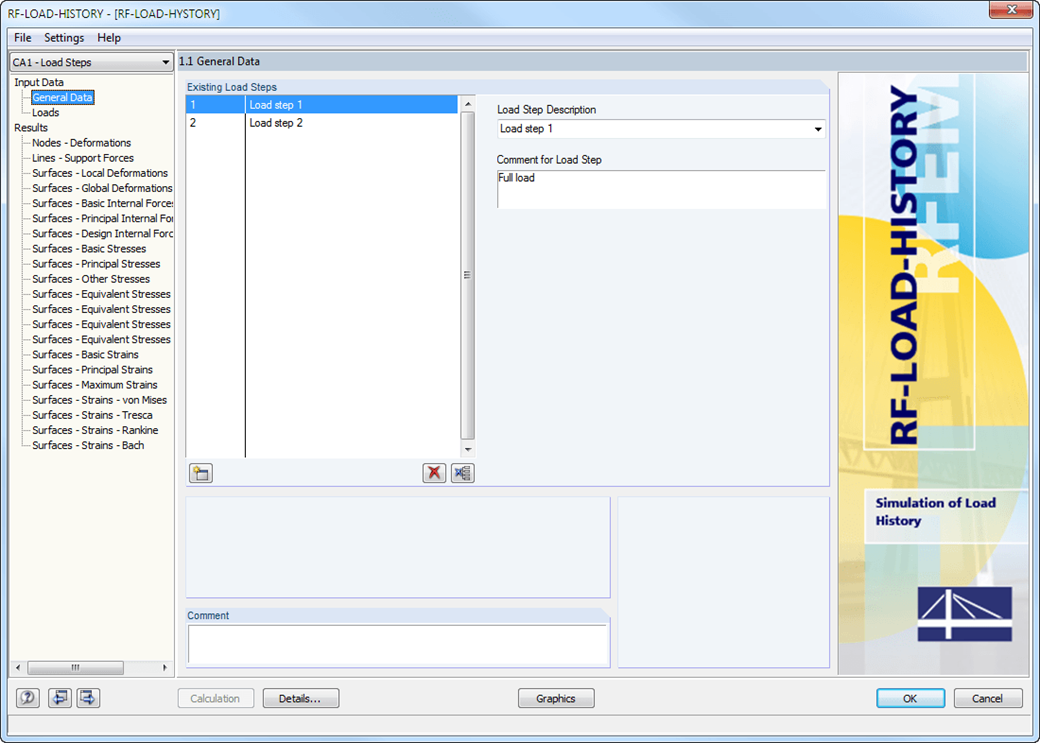

Una volta che l'intero modello ed i suoi carichi sono stati definiti in RFEM, nella finestra 1.1 - Dati generali, si inseriscono le fasi di carico e le rispettive descrizioni.

Nella finestra 1.2 Carichi, è possibile assegnare i casi di carico o le combinazioni di carico ai diversi incrementi di carico. C’è anche la possibilità di moltiplicare i risultati con i coefficienti di carichi critici.

RF-LOAD-HISTORY | Calcolo

Il calcolo viene eseguito successivamente per ogni step di carico. Le deformazioni permanenti (plastiche) delle fasi di carico precedenti sono considerate quando si calcolano le ulteriori fasi di carico. In questo modo, è anche possibile eseguire un calcolo con uno scarico della struttura.

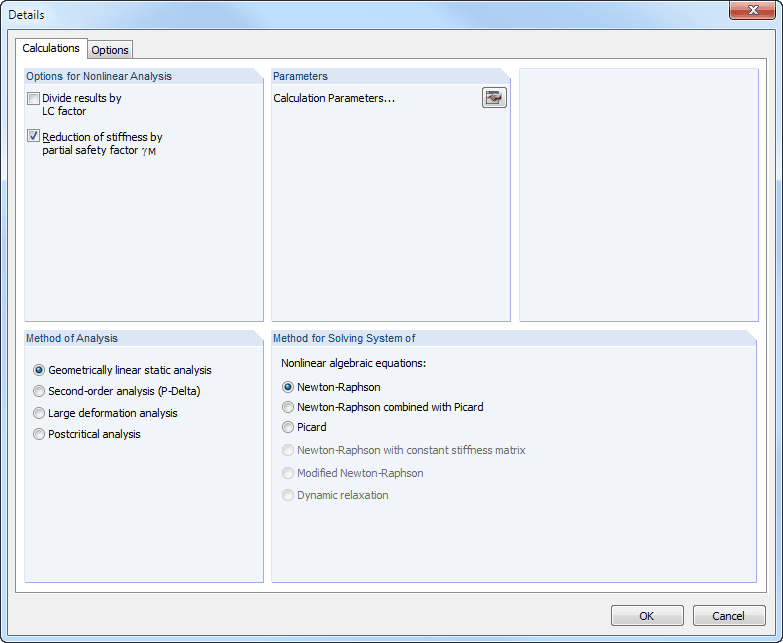

I carichi dei singoli passaggi vengono sommati (a seconda dei segni) durante il processo di calcolo. È possibile selezionare liberamente il metodo di analisi (statico lineare, del secondo ordine, grandi spostamenti generalizzati e analisi postcritica). Inoltre, il modulo gestisce le impostazioni di calcolo globali.

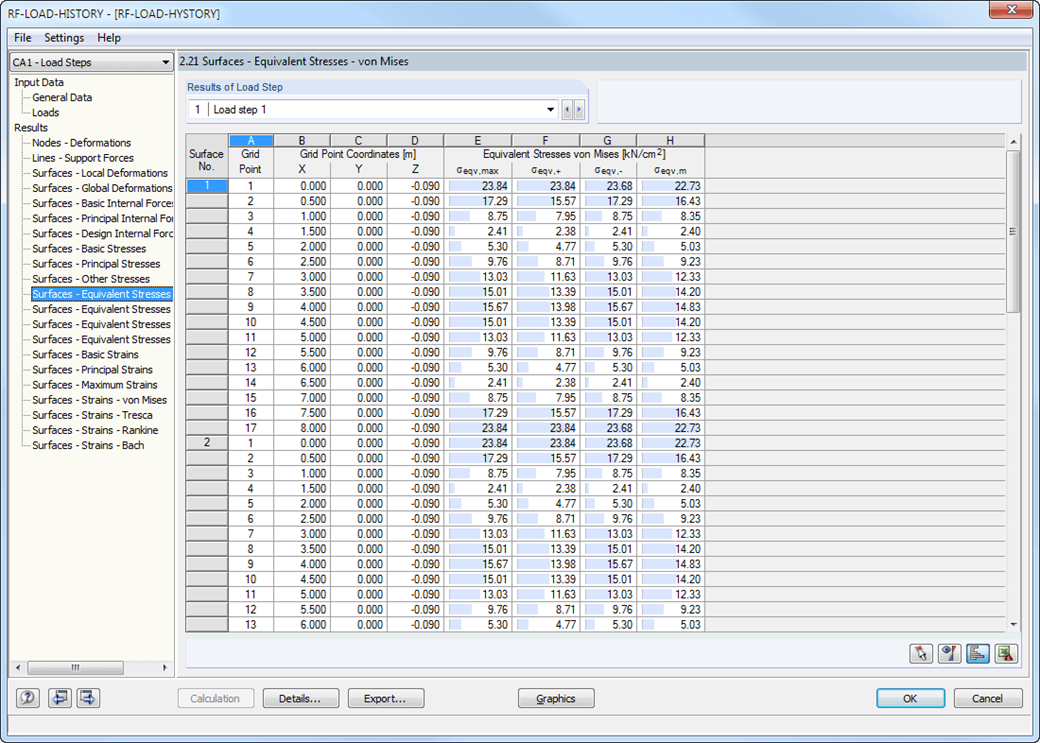

Finestra 2.21 Superfici - Tensioni equivalenti - von Mises

RF-LOAD-HISTORY | Risultati e esportazione

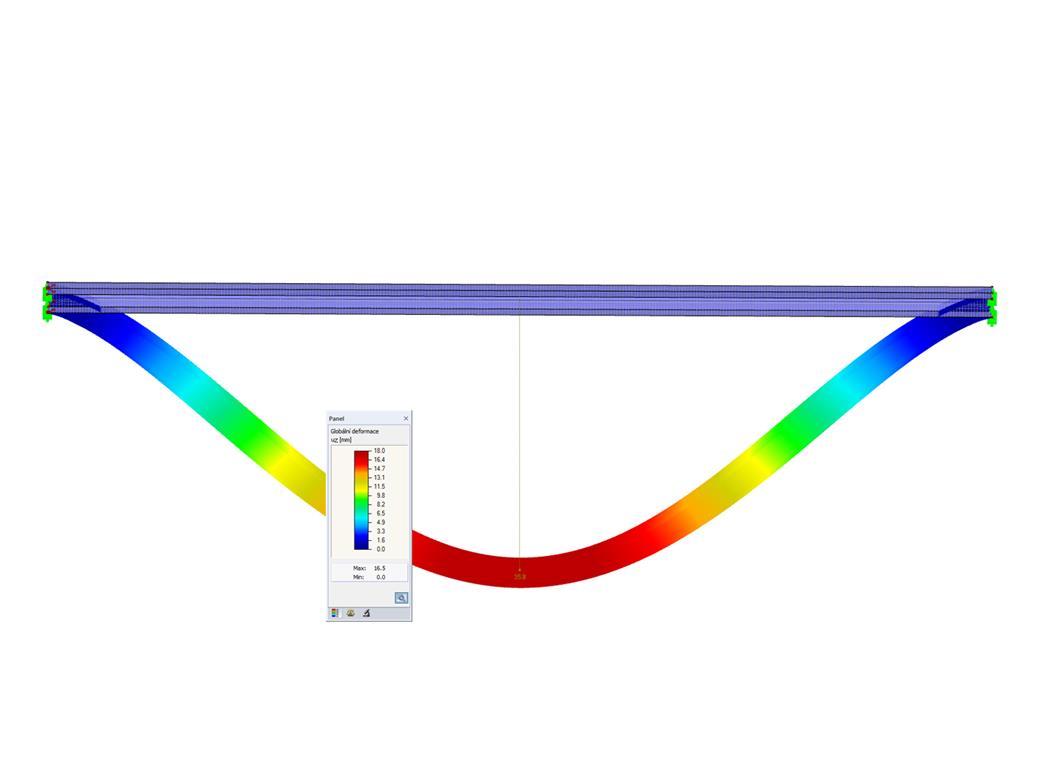

Dopo il calcolo, è possibile valutare i risultati delle singole fasi di carico direttamente nelle finestre dei moduli o graficamente in un modello strutturale.

I risultati includono, ad esempio, deformazioni, tensioni e forze interne delle superfici, nonché deformazioni e tensioni dei solidi. È possibile esportare le combinazioni di risultati per ogni step di carico in RFEM. È possibile utilizzare queste combinazioni di inviluppo per ulteriori progetti negli altri moduli aggiuntivi di RFEM.

Tutti i dati di input e i risultati del modulo aggiuntivo fanno parte della relazione di calcolo globale di RFEM.
