Přídavný modul pro RFEM 5
RF-LOAD-HISTORY

RF-LOAD-HISTORY je přídavný modul programu RFEM 5, který zohledňuje trvalou (plastickou) deformaci vlivem předcházejících zatěžovacích situací. Výpočet se vztahuje na konstrukce z ploch a těles. Pro výpočty v modulu RF-LOAD-HISTORY je zapotřebí přídavný modul RF-MAT NL.

Přídavný modul je určen pro stanovení součinitelů pružného podloží na základě údajů o půdě. Umožňuje vám realisticky znázornit interakci mezi budovou a podložím s využitím rozšiřitelné databáze vlastností podloží. Modul podporuje zohlednění několika vzorků půdy (sond) v různých místech a výpočet součinitelů podloží. Výsledky zahrnují stanovení průběhů napětí a sedání s jejich grafickým zobrazením.

Zohlednění plastických deformací z předchozích zatěžovacích stavů

Celkový počet: 4

RFEM-Zusatzmodul RF-LOAD-HISTORY | Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen

RF-LOAD-HISTORY | Základní vlastnosti

Jednoduché zadání přírůstků zatížení
Jednoduché přiřazení zatěžovacích stavů, kombinací zatížení a kombinací výsledků k zatěžovacím stupňům
Zohlednění plastických deformací (izotropní zpevnění) předchozích přírůstků zatížení

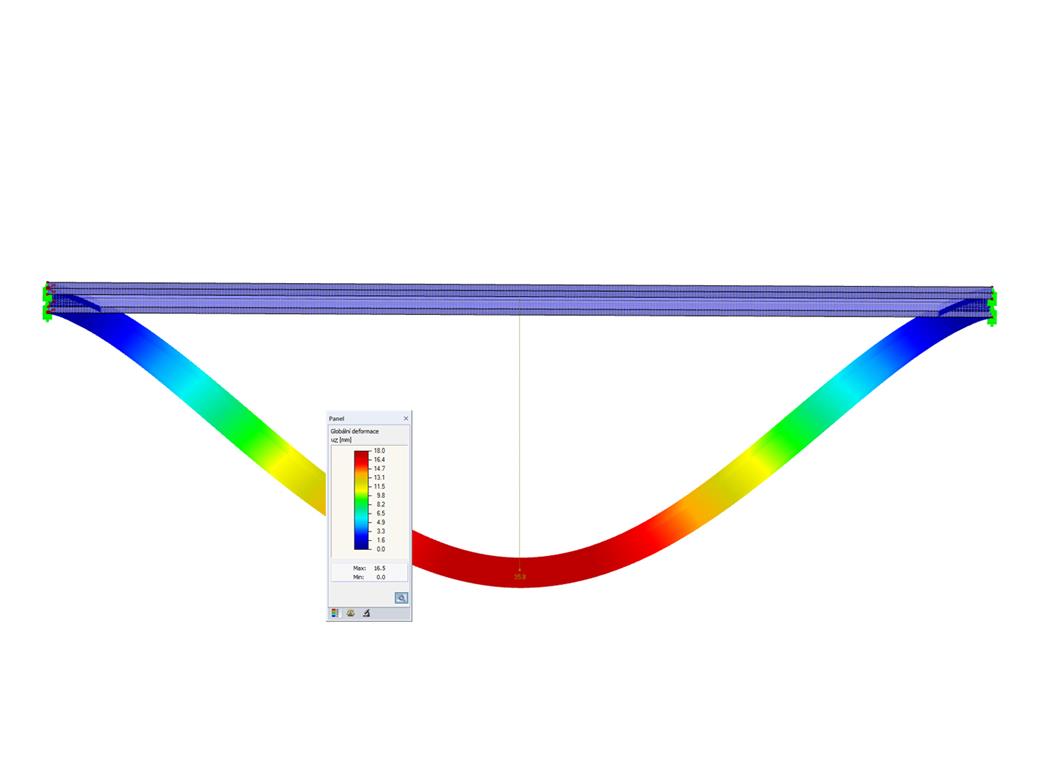

Numerické a grafické zobrazení výsledků (deformace, podporové síly, vnitřní síly, napětí, přetvoření atd.) pro jednotlivé přírůstky zatížení
Podrobný tiskový protokol včetně dokumentace výsledků pro všechny přírůstky zatížení

RF-LOAD-HISTORY | Zadávání zatěžovacích stupňů

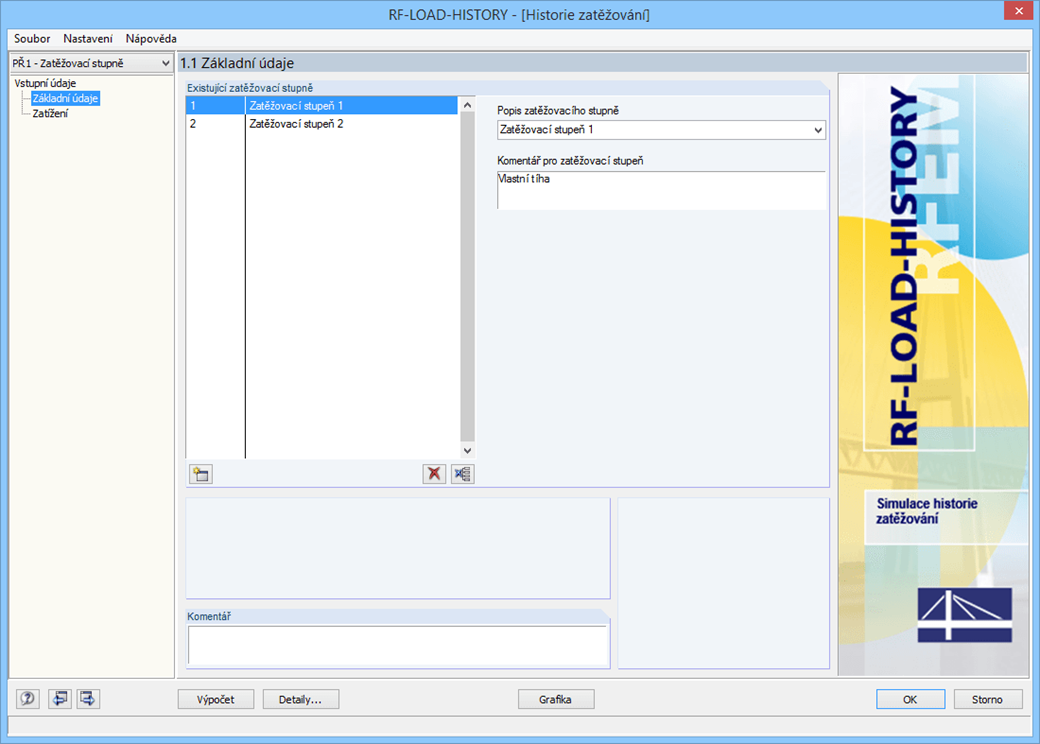

Po zadání celkového modelu se zatížením v programu RFEM je možné definovat zatěžovací stupně a jejich popis v okně 1.1 Základní údaje.

V náhledu 1.2 Zatížení lze zatěžovací stavy nebo kombinace zatížení přiřadit různým přírůstkům zatížení. Lze je násobit součinitelem zatížení.

RF-LOAD-HISTORY | Výpočet

Výpočet se provádí postupně pro každý zatěžovací stupeň. Trvalé (plastické) deformace předcházejících zatěžovacích stupňů se zohledňují při výpočtech dalších zatěžovacích stupňů. Tímto způsobem je také možné provést výpočty zahrnující odlehčení konstrukce.

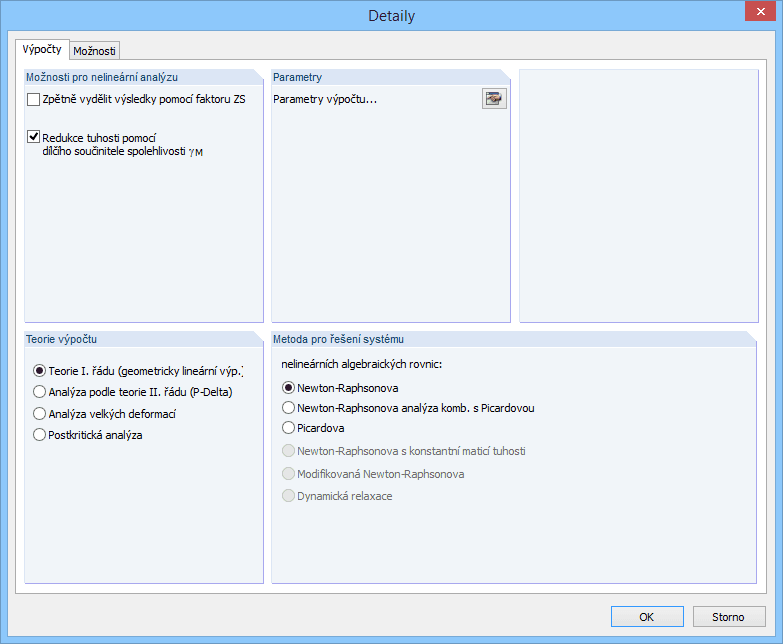

V průběhu celého procesu výpočtu se zatížení z jednotlivých stupňů sčítají (podlé znamenék). Teorii výpočtu lze libovolně vybrat (lineární statická analýza, analýza druhého a třetího řádu). Dále je možné ovládat další globální nastavení výpočtu v modulu.

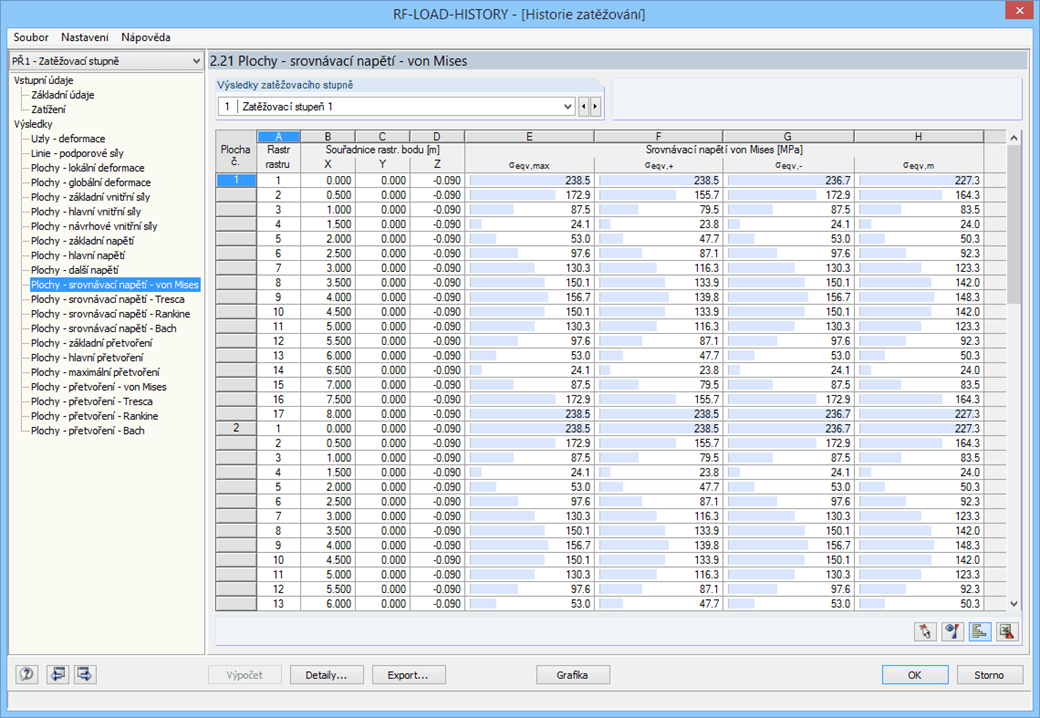

Dialog 2.21 Plochy - srovnávací napětí - von Mises

RF-LOAD-HISTORY | Výsledky a export

Po skončení výpočtu se výsledky jednotlivých zatěžovacích stupňů zobrazí přímo v tabulkách výsledků přídavného modulu.

Výsledky zahrnují například deformace, napětí a vnitřní síly ploch a také deformace a napětí těles. Kombinace výsledků pro každý zatěžovací stupeň lze exportovat do programu RFEM. Tyto obálkové kombinace je možné využít pro další posouzení v jiných přídavných modulech programu RFEM.

Všechna vstupní data a výsledky z přídavného modulu tvoří součást globálního tiskového protokolu programu RFEM.
