Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen
RF-LOAD-HISTORY | Leistungsmerkmale
- Einfache Definition von Laststufen
- Einfache Zuordnung von Lastfällen, Lastkombinationen zu den Laststufen
- Berücksichtigung von plastischen Verformungen (isotropes Verfestigungsverhalten) von vorherigen Laststufen
- Ergebnisdarstellung (Verformungen, Lagerkräfte, Schnittgrößen, Spannungen, Dehnungen usw.) numerisch und grafisch für die einzelnen Laststufen
- Detailliertes Ausdruckprotokoll mit Ergebnis-Dokumentation für sämtliche Laststufen

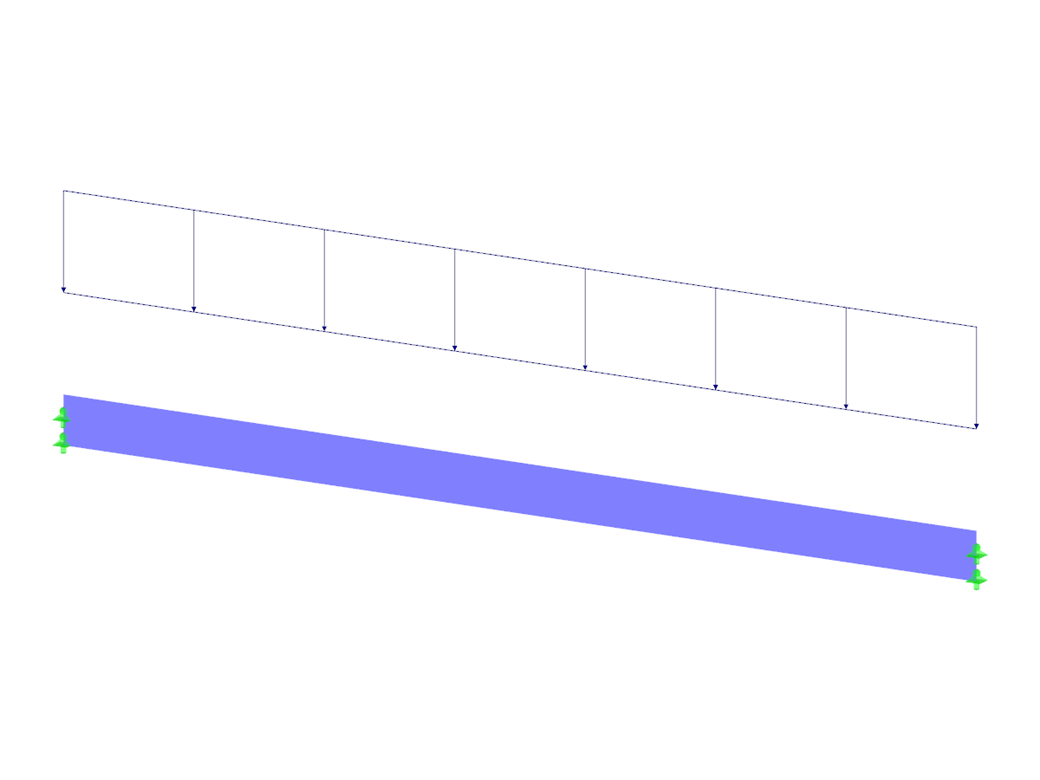

RF-LOAD-HISTORY | Eingabe der Laststufen
Nachdem das gesamte Modell und die Belastung in RFEM eingegeben wurden, werden in Maske 1.1 Basisangaben die Laststufen und deren Bezeichnungen eingegeben.
In Maske 1.2 Beanspruchungen werden den verschiedenen Laststufen die Lastfälle bzw. Lastkombinationen zugeordnet. Diese können optional mit einem Lastfaktor multipliziert werden.
RF-LOAD-HISTORY | Berechnung
Die Berechnung erfolgt sukzessive für jede Laststufe. Permanente (plastische) Verformungen vorheriger Laststufen werden bei der Berechnung weiterer Laststufen berücksichtigt. Damit lässt sich auch eine Berechnung mit Entlastung der Struktur durchführen.
Die Lasten der einzelnen Stufen werden über den gesamten Verlauf der Berechnung quasi aufaddiert (je nach Vorzeichen). Die Berechnungstheorie kann frei gewählt werden (Theorie I.-III. Ordnung und Durchschlagsproblem). Zudem lassen sich die globalen Einstellungen der Berechnung über das Modul steuern.

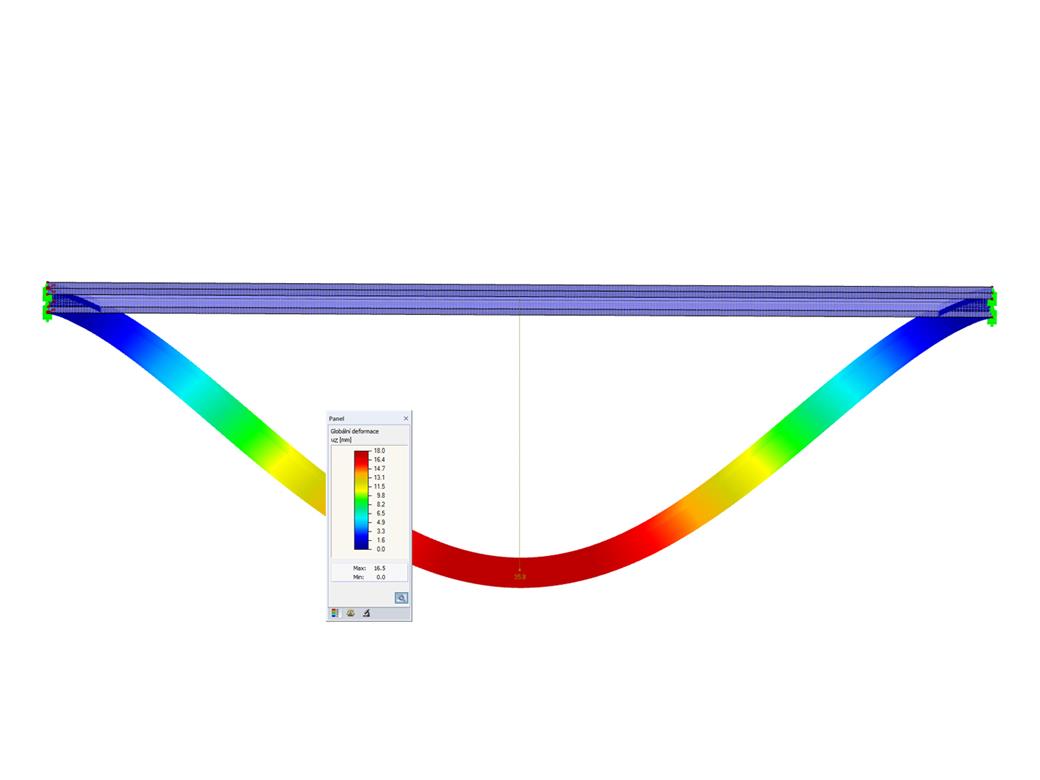

RF-LOAD-HISTORY | Ergebnisse und Export
Nach der erfolgreichen Berechnung können die Ergebnisse der einzelnen Laststufen direkt im Modul tabellarisch sowie am Strukturmodell grafisch ausgewertet werden.
Ausgegeben werden z. B. Flächenverformungen, -schnittgrößen und -spannungen sowie Volumenkörperverformungen und -spannungen. Die Ergebniskombinationen für jede Laststufe lassen sich nach RFEM exportieren. Diese umhüllenden Kombinationen können für die weitere Bemessung in verschiedenen RFEM-Zusatzmodulen verwendet werden.
Alle Eingabedaten und Ergebnisse des Moduls sind Bestandteil des RFEM-Ausdruckprotokolls.
