Moduł dodatkowy dla RFEM 5
RF-LOAD-HISTORY

Moduł dodatkowy dla RFEM 5
RF-LOAD-HISTORY

RF-LOAD-HISTORY to moduł dodatkowy dla programu RFEM 5, który uwzględnia odkształcenie trwałe (plastyczne) z poprzednich sytuacji obciążeniowych. Obliczenia są przeprowadzane dla konstrukcji płytowych i bryłowych. Do obliczeń w RF-LOAD-HISTORY wymagany jest moduł dodatkowy RF-MAT NL.

Moduł dodatkowy służy do określania parametrów posadowienia na podstawie danych dotyczących gruntu. Umożliwia realistyczne odwzorowanie interakcji między budynkiem a gruntem za pomocą rozszerzalnej biblioteki właściwości gruntu. Moduł umożliwia uwzględnienie kilku próbek gruntu (sondy) w różnych lokalizacjach oraz obliczanie współczynników posadowienia. Wyniki obejmują definiowanie wykresów naprężeń i osiadań oraz ich graficzne przedstawienie.

Baner | Inne moduły dodatkowe w RFEM 5

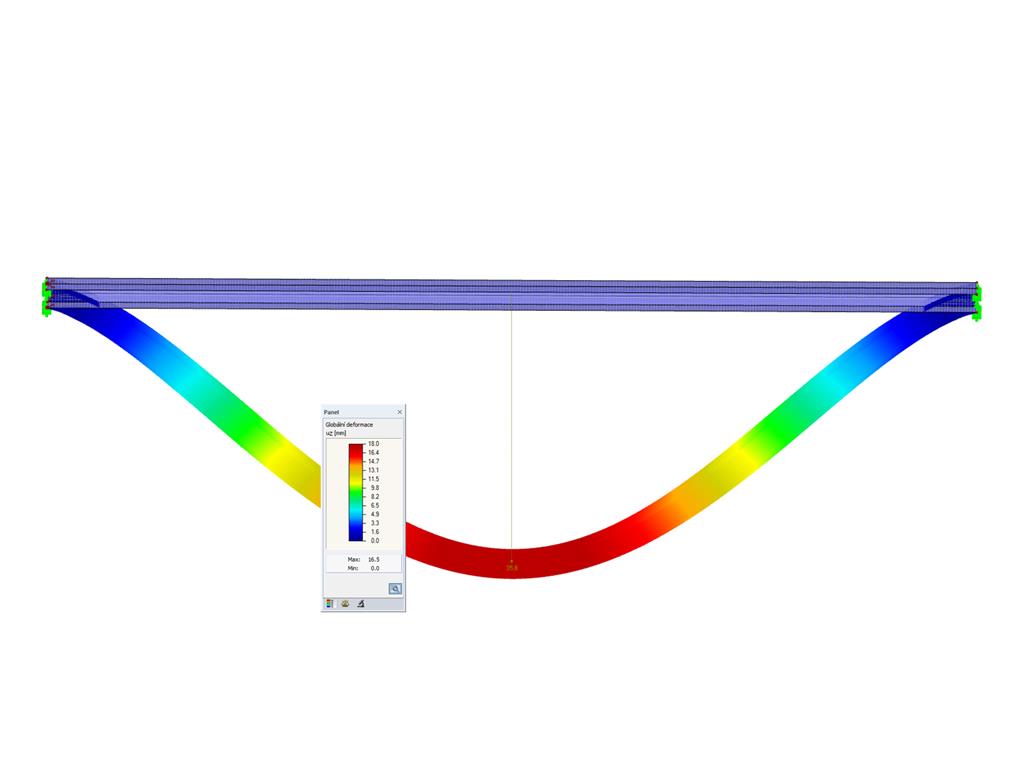

RFEM-Zusatzmodul RF-LOAD-HISTORY | Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen

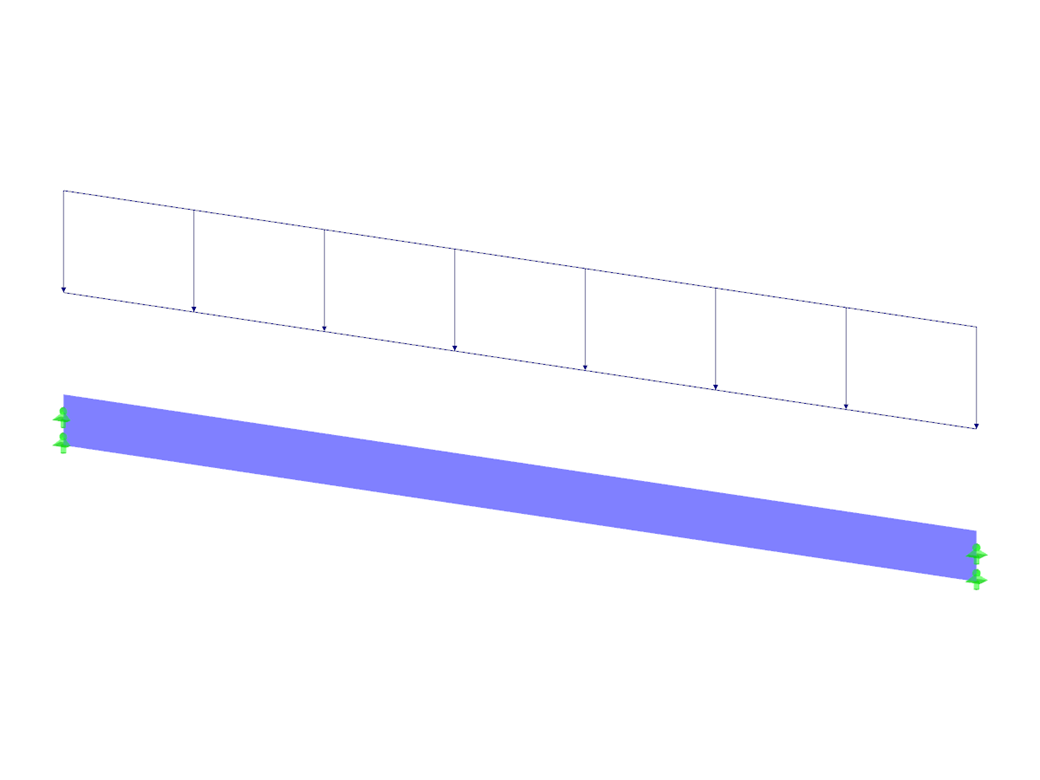

Belka stalowa
RF-LOAD-HISTORY

RF-LOAD-HISTORY | Funkcje

  • Proste definiowanie przyrostów obciążenia
  • Łatwe przypisywanie przypadków obciążeń i kombinacji obciążeń do przyrostów obciążeń
  • Uwzględnienie odkształceń plastycznych (hartowanie izotropowe) poprzednich przyrostów obciążenia
  • Wyniki (odkształcenia, siły podporowe, siły wewnętrzne, naprężenia, odkształcenia itp.) są wyświetlane numerycznie i graficznie dla poszczególnych przyrostów obciążenia
  • Szczegółowy protokół wydruku zawierający dokumentację wyników dla wszystkich przyrostów obciążenia

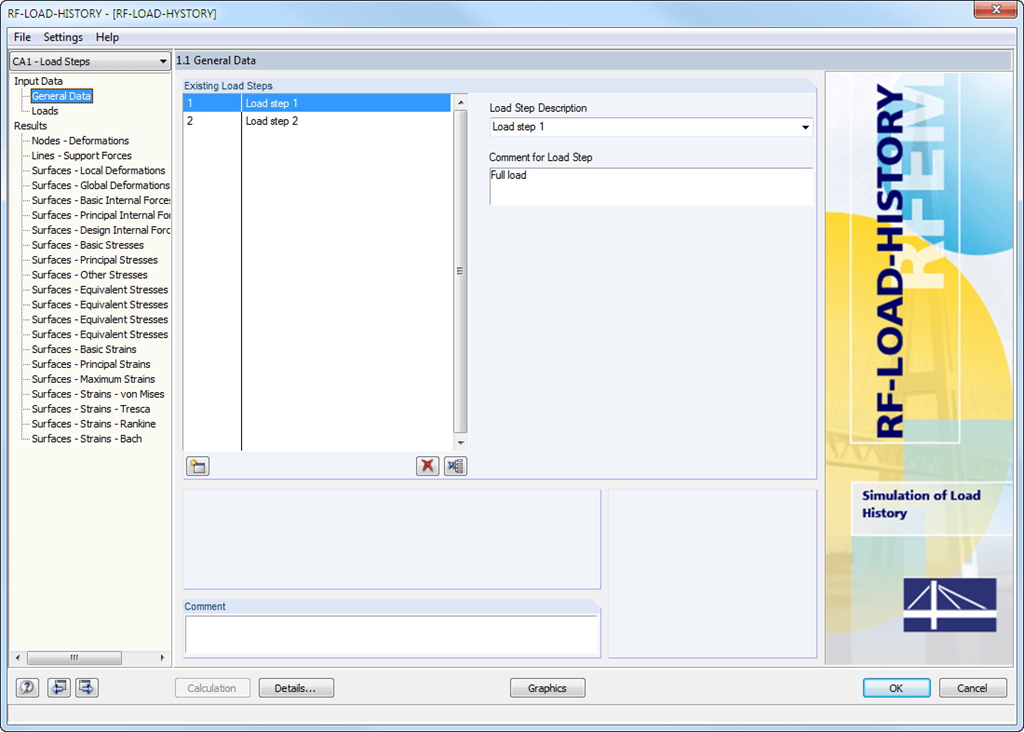

Okno 1.1 Dane ogólne

RF-LOAD-HISTORY | Dane wejściowe kroków obciążenia

Po zdefiniowaniu całego modelu i obciążenia w programie RFEM, w oknie 1.1 Dane ogólne można wprowadzić kroki i opisy obciążeń.

W oknie 1.2 Obciążenia można przydzielić przypadki obciążeń lub kombinacje obciążeń do różnych przyrostów obciążenia. Można je pomnożyć przez współczynnik obciążenia.

Detaileinstellungen für die Berechnung

RF-LOAD-HISTORY | Obliczenia

Obliczenia są przeprowadzane sukcesywnie dla każdego kroku obciążenia. Odkształcenia stałe (plastyczne) poprzednich kroków obciążenia są uwzględniane przy obliczaniu dalszych kroków obciążenia. W ten sposób możliwe jest również przeprowadzenie obliczeń z uwzględnieniem podparcia konstrukcji.

Obciążenia poszczególnych kroków są sumowane (w zależności od znaków) w trakcie całego procesu obliczeniowego. Można wybrać dowolną metodę analizy (liniowa, statyczna, analiza dużych deformacji i analiza postkrytyczna). Ponadto moduł zarządza globalnymi ustawieniami obliczeń.

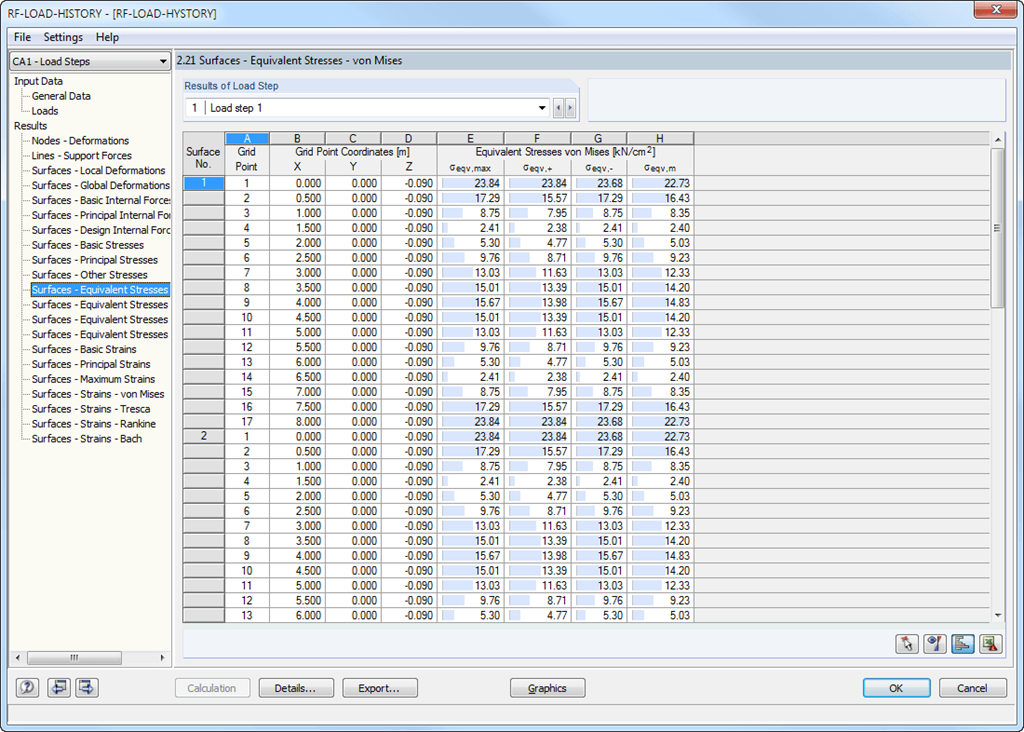

Okno 2.21 Powierzchnie - Naprężenia zastępcze - von Mises

RF-LOAD-HISTORY | Wyniki i eksport

Po zakończeniu obliczeń wyniki poszczególnych kroków obciążenia można ocenić bezpośrednio w oknach modułu lub graficznie w modelu konstrukcyjnym.

Wyniki obejmują na przykład odkształcenia, naprężenia i siły wewnętrzne powierzchni oraz odkształcenia i naprężenia brył. Kombinacje wyników dla każdego kroku obciążenia można eksportować do programu RFEM. Kombinacje obwiedni można wykorzystać do dalszych obliczeń w innych modułach dodatkowych dla programu RFEM.

Wszystkie dane wejściowe i wyniki modułu dodatkowego stanowią część globalnego protokołu wydruku programu RFEM.
