Дополнительный модуль к RFEM 5
RF-LOAD-HISTORY

Дополнительный модуль к RFEM 5
RF-LOAD-HISTORY

RF-LOAD-HISTORY - это дополнительный модуль к программе RFEM 5, который учитывает постоянные (пластические) деформации от предыдущих ситуаций нагрузок. Расчёт выполняется для моделей конструкций, состоящих из поверхностей или тел. Для расчетов в дополнительном модуле RF-LOAD-HISTORY требуется дополнительный модуль RF-MAT NL.

Дополнительный модуль предназначен для определения параметров фундамента на основе данных о грунтах. Он позволяет реалистично представить взаимодействие между зданием и основанием с помощью расширяемой базы данных свойств грунтов. Модуль поддерживает учёт нескольких образцов грунта (зондов) в разных местах и расчёт коэффициентов упругого основания. Результаты включают определение и графическое отображение эпюр напряжений и осадок.

Баннер | Другие дополнительные модули к RFEM 5
RFEM-Zusatzmodul RF-LOAD-HISTORY | Berücksichtigung plastischer Verformungen von vorherigen Belastungszuständen

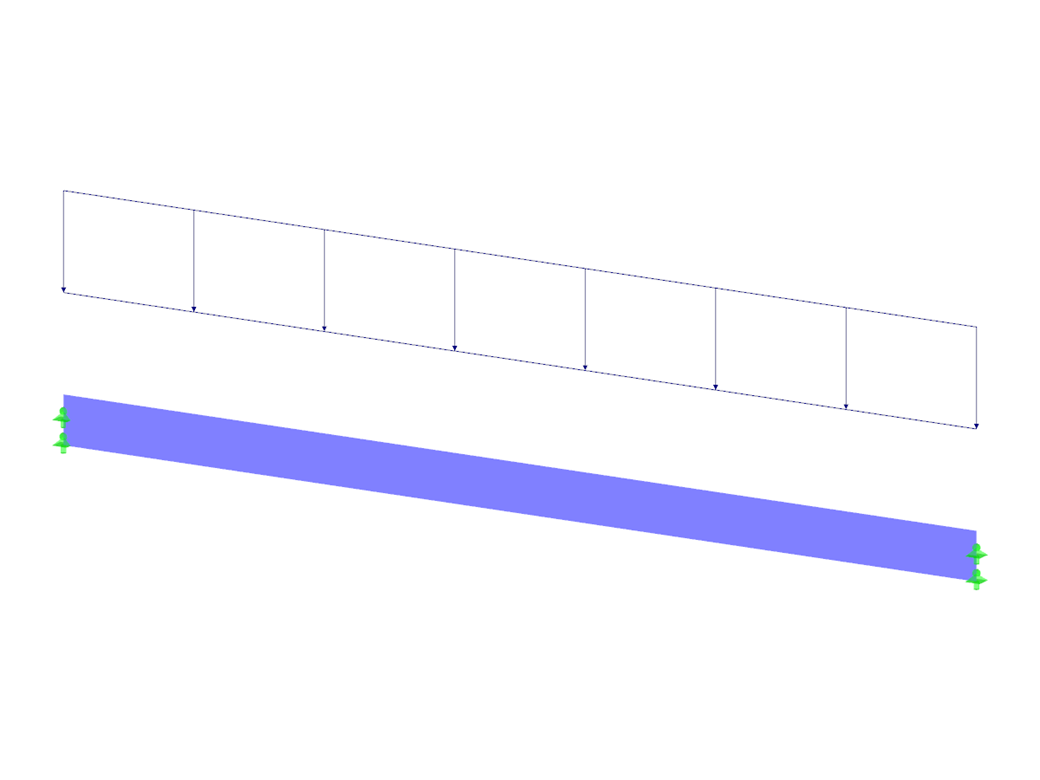

Стальная балка

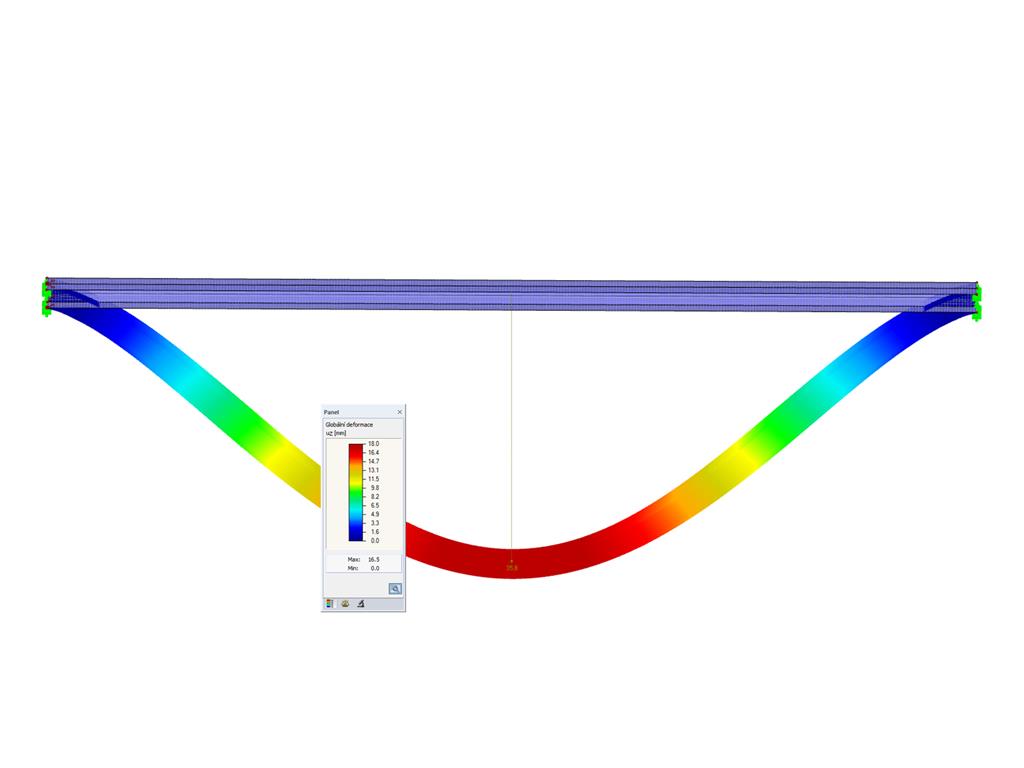

RF-LOAD-HISTORY

RF-LOAD-HISTORY | Характеристики

  • Простое определение приращений нагрузок
  • Простое придание загружений и сочетаний нагрузок приращениям нагрузок
  • Учет пластических деформаций (изотропное затвердевающее поведение) предыдущих приращений нагрузки
  • Результаты (деформации, опорные реакции, внутренние силы, напряжения и т.д.) отображаются в числовом и графическом виде для отдельных приращений нагрузки
  • Подробный протокол результатов, включая документацию результатов для всех приращений нагрузок

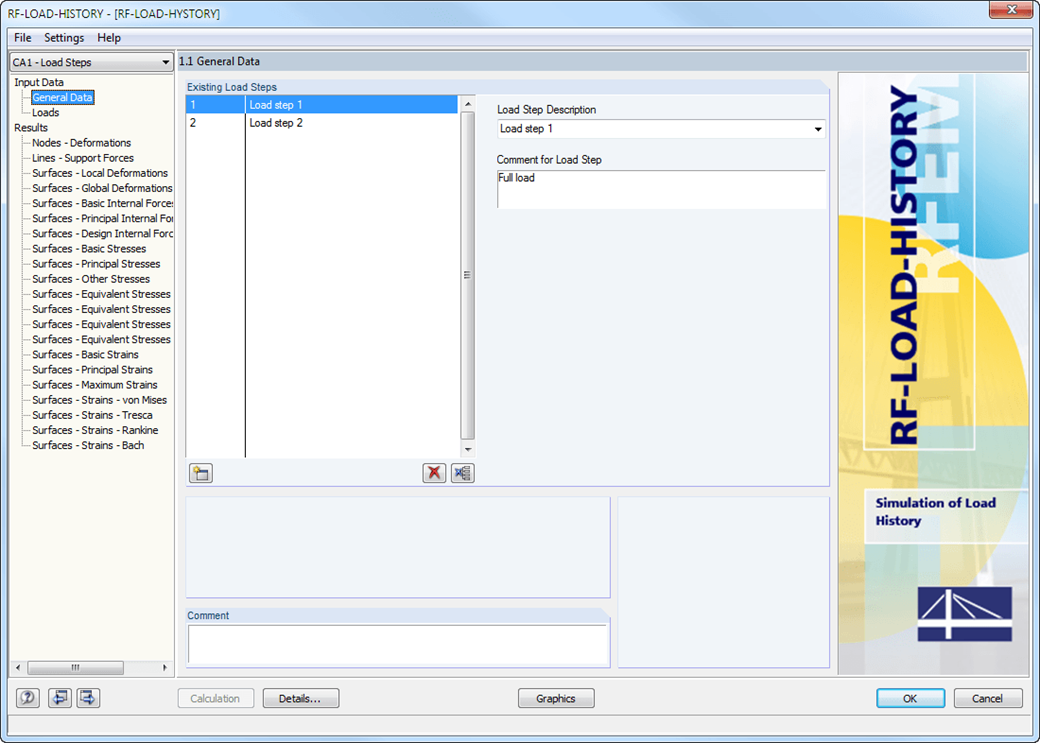

Окно 1.1 Основные данные

RF-LOAD-HISTORY | Ввод шагов нагрузки

После того, как в RFEM задана вся модель и нагрузки на нее, Вы можете ввести шаги нагрузки и их описания в первом окне 1.1 Основные данные.

В окне 1.2 Нагрузки вы можете присвоить загружения и сочетания нагрузок различным приращениям нагрузок. Существует возможность умножить их на коэффициент нагрузки.

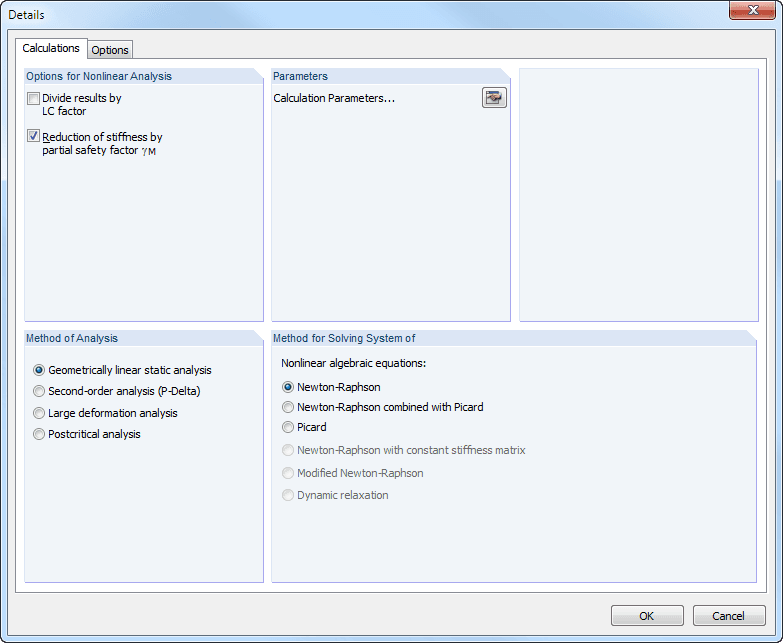

Detaileinstellungen für die Berechnung

RF-LOAD-HISTORY | Расчёт

Расчет выполняется последовательно для каждого шага нагрузки. Постоянные (пластические) деформации предыдущих шагов нагрузки учитываются при расчете дальнейших шагов нагрузки. Таким образом, можно выполнить расчет также с рельефом конструкции.

Нагрузки отдельных ступеней суммируются (в зависимости от знаков) на протяжении всего процесса вычисления. Вы можете свободно выбрать метод расчёта (линейный статический, по методу второго порядка большие деформации и посткритический расчет). Далее модуль управляет также глобальными настройками расчета.

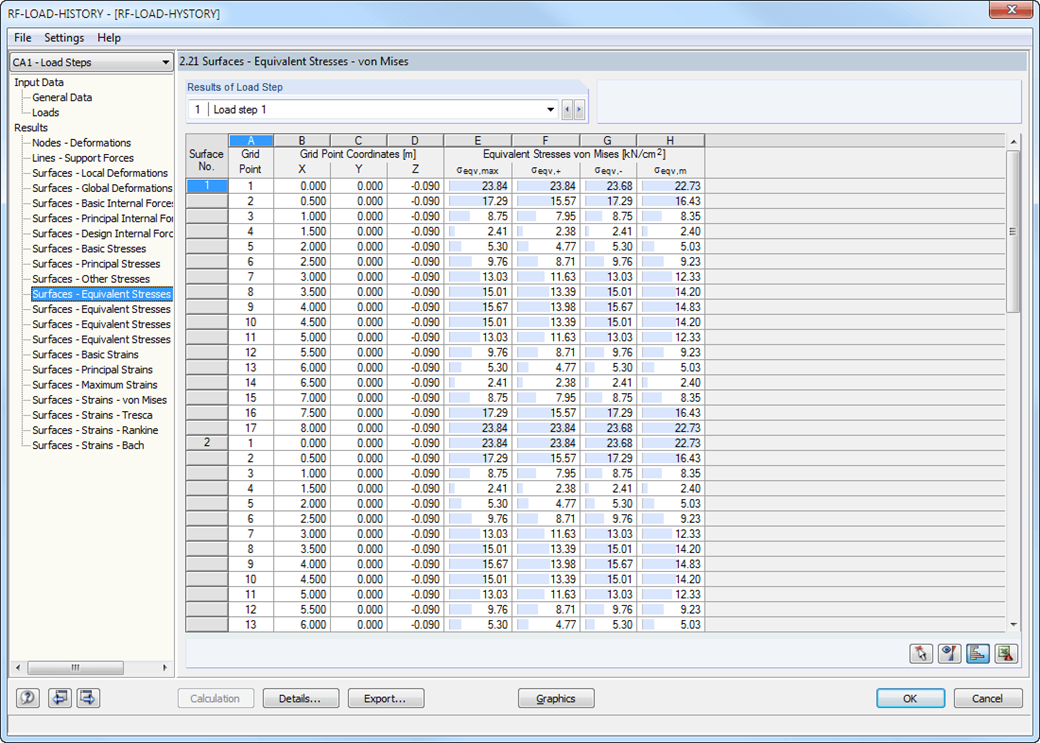

Окно 2.21 Поверхности - эквивалентные напряжения - по фон Мизесу

RF-LOAD-HISTORY | Результаты и экспорт

После выполнения расчета можно проанализировать результаты отдельных шагов нагрузки непосредственно в окнах модуля или графически в модели конструкции.

Результаты включают в себя, например, деформации, напряжения и внутренние силы поверхностей, а также деформации и напряжения тел. Расчетные сочетания для каждого шага нагрузки можно экспортировать в RFEM. Вы можете применить эти пакетные сочетания для дальнейших расчетов в других дополнительных модулях RFEM.

Все входные данные и результаты дополнительного модуля являются частью общего протокола результатов RFEM.
