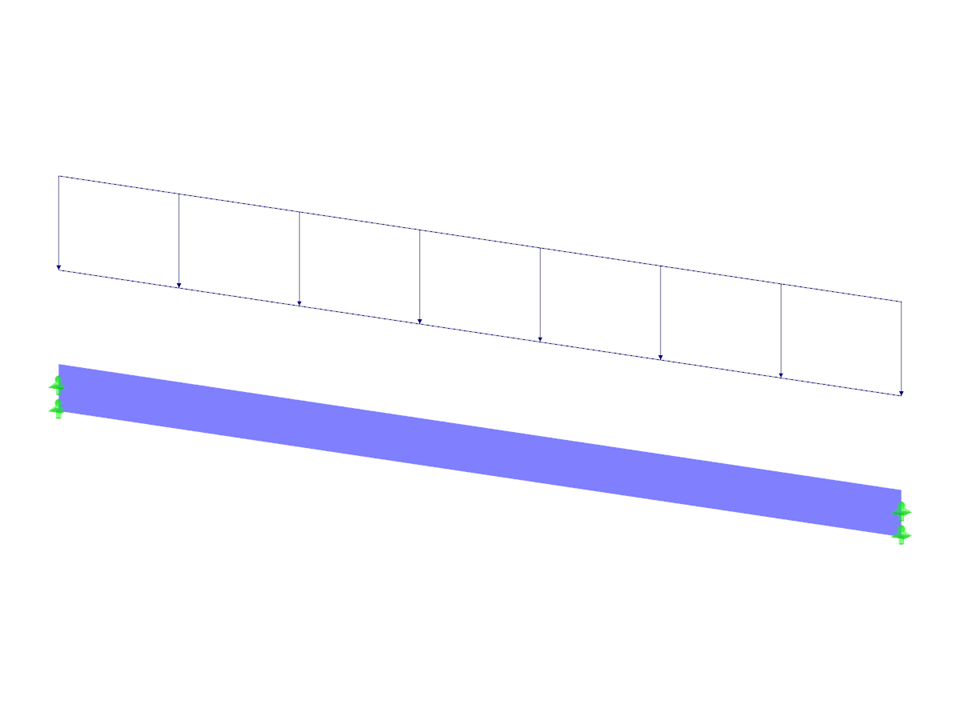

Il modello rappresenta una trave in acciaio utilizzata come elemento portante in diverse disposizioni. La ripetuta enfasi sul termine sottolinea l’importanza centrale di questo componente. L'immagine collegata mostra una rappresentazione in scala della geometria con dettagli precisi che danno informazioni sui punti di collegamento e sulle forme delle sezioni trasversali. La visualizzazione realistica supporta l'analisi del comportamento del materiale e della capacità di carico. Inoltre, il modello fornisce preziose informazioni sui principi di costruzione degli elementi strutturali in acciaio moderni.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Componente di trave in acciaio
| Numero di nodi | 4 |
| Numero di linee | 4 |
| Numero di superfici | 1 |
| Numero di casi di carico | 6 |
| Peso totale | 0,016 t |
| Dimensioni (metriche) | 2.000 x 0.000 x 0.100 m |
| Dimensioni (imperiali) | 6.56 x 0 x 0.33 feet |
| Versione del programma | 5.03.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
