Domanda
Progetto un set di aste utilizzando il metodo dell'asta equivalente in RF-/STEEL EC3, ma il calcolo fallisce. Il sistema è instabile e fornisce il messaggio "Non progettabile - ER055) Valore zero del momento critico sul segmento.Quale potrebbe essere il motivo?
Risposta:

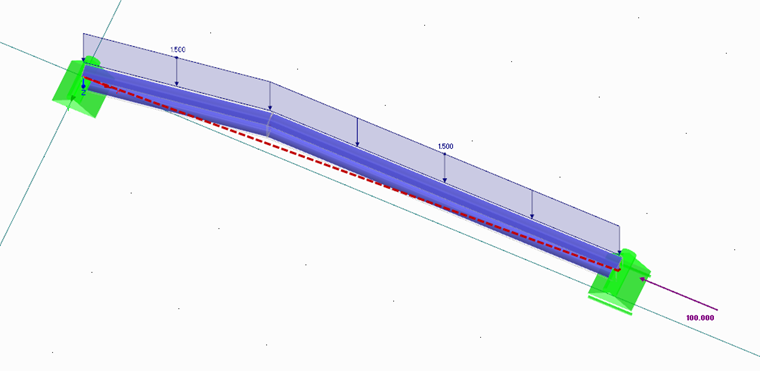

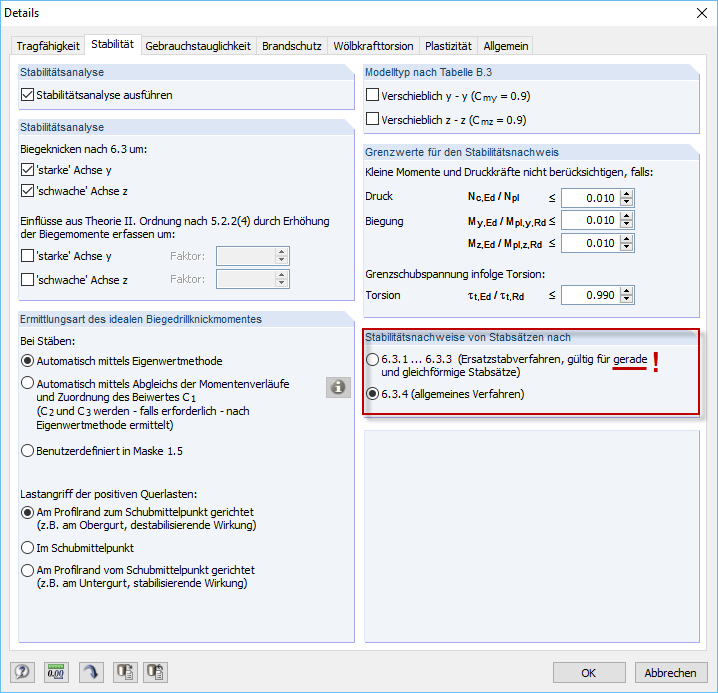

Verificare che tutti i set di aste selezionati per il progetto siano set di aste diritti. Il metodo dell'asta equivalente è applicabile solo per i set diritti di aste con una sezione trasversale uniforme, quindi non è applicabile, ad esempio, nessuna rastremazione. In questo caso, utilizzare il metodo generale preimpostato.
