Question
Je calcule un ensemble de barres avec la méthode de la barre équivalente dans RF-/STEEL EC3, mais le calcul n’a pas abouti. Le système est instable et le message « Incalculable - ER055) Valeur zéro du moment critique sur le segment » apparait.Pourquoi ?
Réponse:

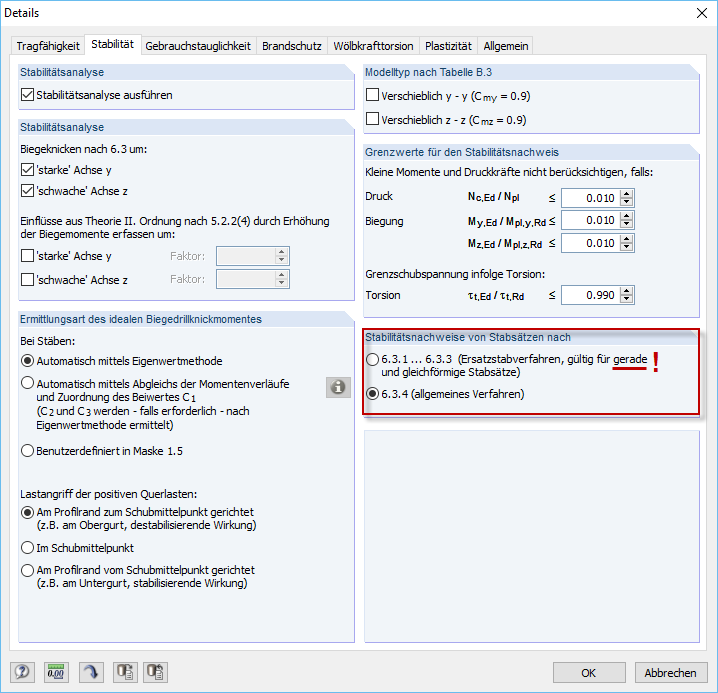

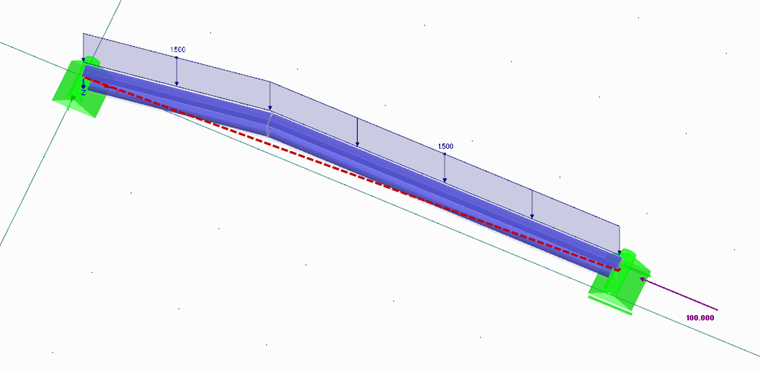

Veuillez vérifier si tous les ensembles de barres sélectionnés pour le calcul sont des ensembles de barre droits. La méthode de la barre équivalente ne s’applique qu’aux ensembles de barres droits avec une section uniforme : pas de section à inertie variable, par exemple. Si l’ensemble de barres n’est pas droit, utilisez la méthode générale prédéfinie.
Avez-vous des questions ?
