Вопрос
Я рассчитываю блок стержней с помощью метода эквивалентных стержней в модуле RF-/STEEL EC3, но расчет не выполняется. Система работает нестабильно, выдает сообщение «Не подлежит расчету - ER055) Нулевое значение критического момента на сегменте».В чем может быть причина?
Ответ:

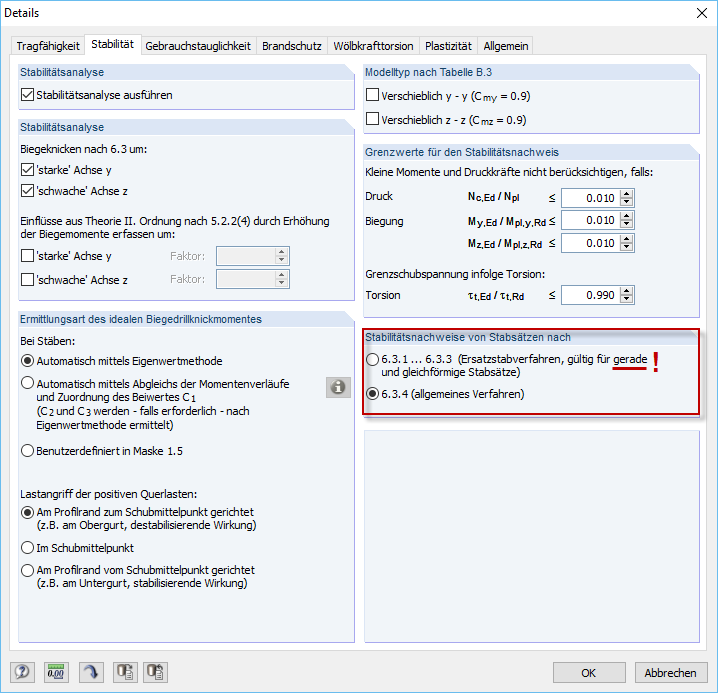

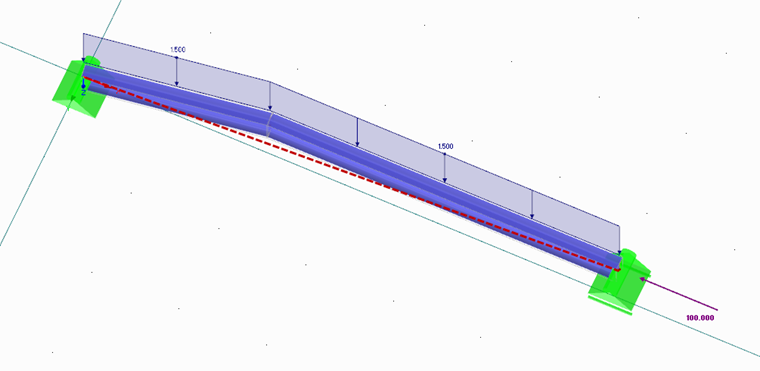

Пожалуйста, проверьте, все ли выбранные для расчета наборы стержней являются прямыми наборами стержней. Метод эквивалентных стержней применим только к прямым блокам стержней с равномерным сечением, поэтому, например, в них не применяется конус. В этом случае используйте предустановленный Общий метод.
