Pregunta
Diseño un conjunto de barras utilizando el método de barra equivalente en RF-/STEEL EC3, pero el cálculo falla. El sistema es inestable y emite el mensaje "No calculable - ER055) Valor cero del momento crítico en el segmento".¿Cuál podría ser el motivo?
Respuesta:

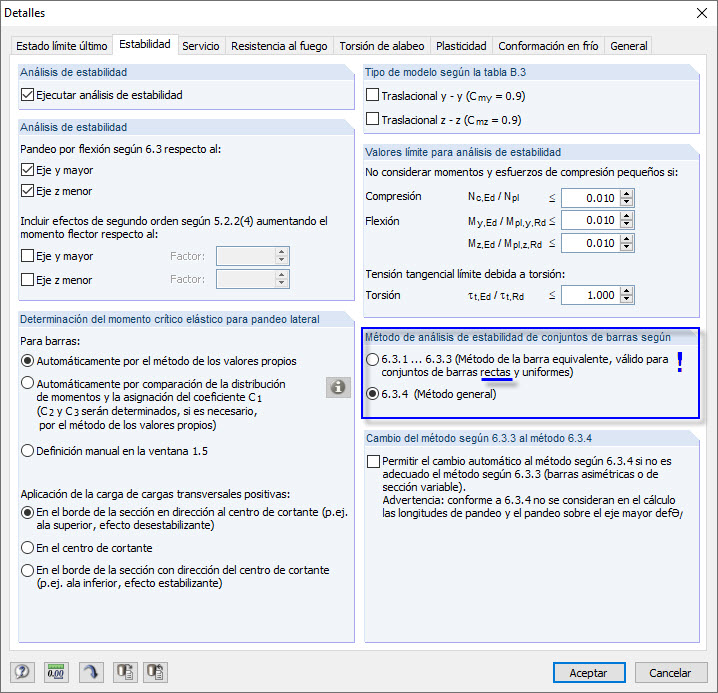

Compruebe si todos los conjuntos de barras seleccionados para el cálculo son conjuntos de barras rectos. El método de la barra equivalente sólo es aplicable para conjuntos rectos de barras con una sección uniforme, por lo que no se puede aplicar ninguna inclinación, por ejemplo. En este caso, use el método general preestablecido.
