Frage
Ich bemesse einen Stabsatz mit dem Ersatzstabverfahren in RF-/STAHL EC3, doch die Berechnung ist nicht erfolgreich. Das System ist instabil mit der Meldung "Unbemessbar - ER055) Nullwert des kritischen Moments auf dem Segment".Was könnte die Ursache sein?
Antwort:

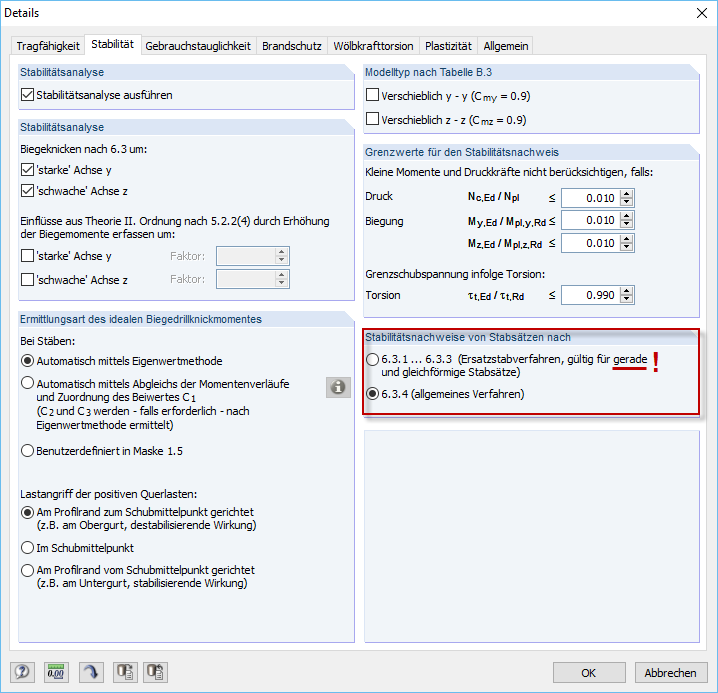

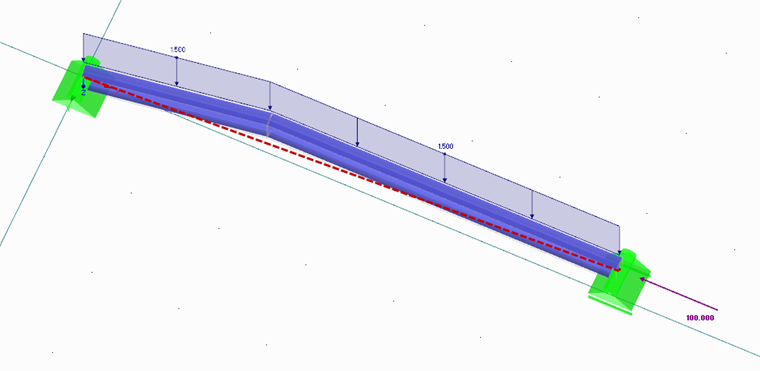

Bitte kontrollieren Sie, ob alle zur Bemessung ausgewählten Stabsätze gerade Stabsätze sind. Das Ersatzstabverfahren ist ausschließlich für gerade Stabsätze mit gleichförmigem Querschnitt, also beispielsweise keine Vouten anwendbar. In diesem Falle ist das voreingestellte Allgemeine Verfahren zu verwenden.
