Verificação dos conjuntos de barras para o método da barra equivalente

Estou a dimensionar um conjunto de barras utilizando o método da barra equivalente no RF‑/STEEL EC3, mas o cálculo está a falhar. O sistema está instável, emitindo a mensagem "Não dimensionável – ER055) Valor zero do momento crítico no segmento".
Qual poderá ser o motivo?

Resposta:

Verifique se todos os conjuntos de barras selecionados para o dimensionamento são conjuntos de barras retos. O método da barra equivalente é aplicável apenas a conjuntos de barras retos com uma secção uniforme, pelo que não é aplicável a secções variáveis, por exemplo. Neste caso, utilize o método geral predefinido.

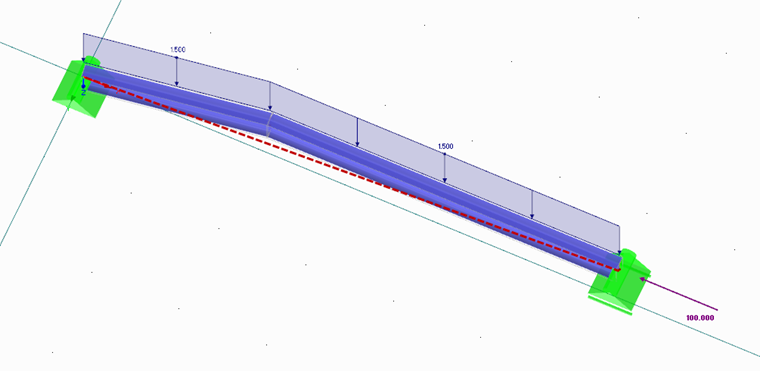

Conjunto de barras com encurvadura, não reto
Conjunto de barras com encurvadura, não reto

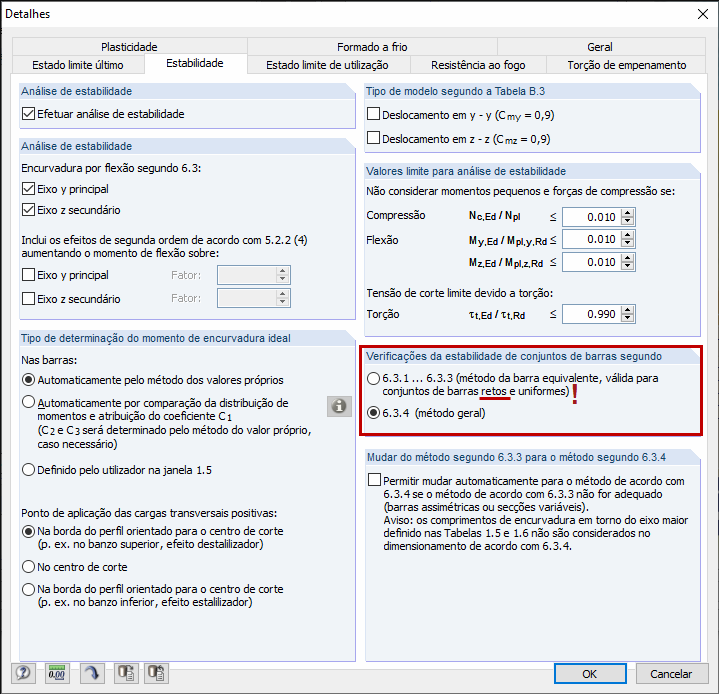

Método da barra equivalente e método geral (predefinição)
Método da barra equivalente e método geral (predefinição)
;
