Punto di applicazione del carico di carichi trasversali positivi

Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.

Base teorica

Il punto di applicazione del carico di un carico ha un impatto decisivo sulla determinazione del momento critico di instabilità laterale-torsionale. Un carico che agisce sull'ala superiore nella direzione del centro di taglio ha un effetto destabilizzante. Una forza che tira sull'ala inferiore ha un effetto stabilizzante.

Definizione in RF-/STEEL EC3 e RF-/STEEL AISC

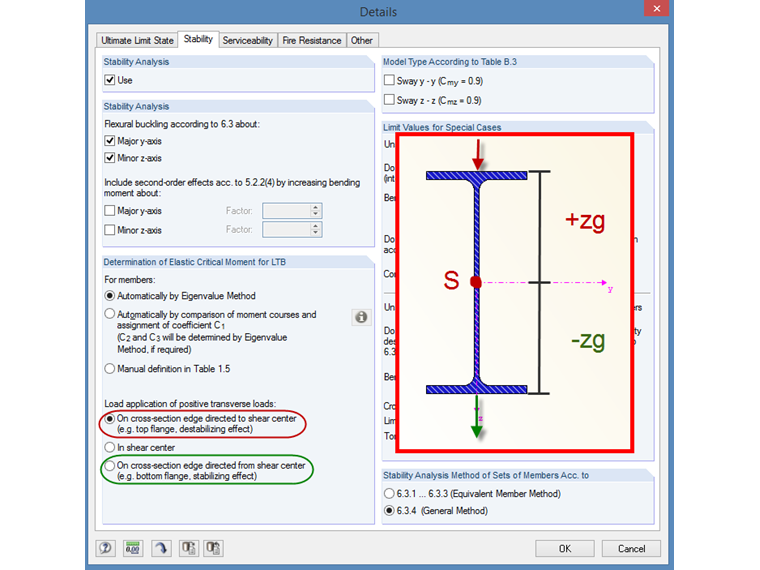

Nella scheda "Stabilità" delle impostazioni di dettaglio, è possibile selezionare il tipo di determinazione per il momento critico elastico per instabilità flesso-torsionale, vedi Figura 01.

Quando si determina automaticamente il momento, è possibile specificare se il punto di applicazione del carico dei carichi trasversali esterni deve essere applicato sul bordo della sezione trasversale diretto al centro di taglio, nel centro di taglio, o sull'altro bordo della sezione trasversale diretto dal taglio centro.

Die standardmäßige Voreinstellung ist die ungünstige Variante, das heißt "zum Schubmittelpunkt gerichtet", destabilisierend. In questo modo, si ottiene un momento di instabilità laterale-torsionale piuttosto basso.

Regole del segno per la posizione di applicazione del carico zg

Poiché una soluzione generale deve essere trovata senza conoscere l'asta o la rotazione della sezione trasversale, la convenzione del segno è definita in base alla direzione del carico rispetto alla posizione del centro di taglio.

Un carico trasversale positivo diretto al centro di taglio ha un'eccentricità positiva.

Un carico trasversale positivo diretto dal centro di taglio ha un'eccentricità negativa.
