Ponto de aplicação de carga de cargas transversais positivas

Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.

Fundamentação teórica

O ponto de aplicação da carga de uma carga tem um impacto decisivo na determinação do momento de encurvadura por torção crítico. Uma carga atuando no banzo superior na direção do centro de corte tem um efeito desestabilizador. Uma força de tração no banzo inferior tem um efeito estabilizador.

Definição no RF-/STEEL EC3 e RF-/STEEL AISC

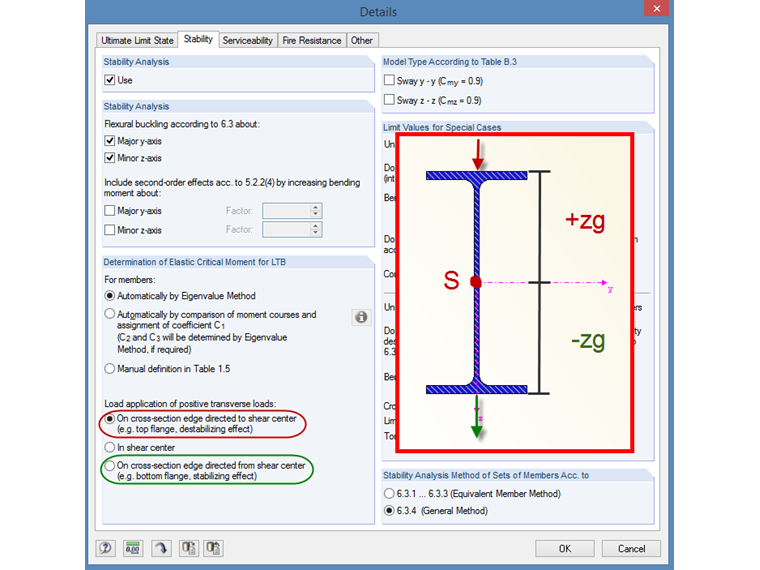

No separador "Estabilidade" das configurações de detalhe, pode selecionar o tipo de determinação para o momento elástico crítico para a encurvadura por flexão-torção, ver Figura 01.

Ao determinar o momento automaticamente, é possível especificar se o ponto de aplicação da carga de cargas transversais externas deve ser aplicado na borda da seção direcionada para o centro de corte, no centro de corte ou na outra borda da seção direcionada a partir do corte centro.

Die standardmäßige Voreinstellung ist die ungünstige Variante, das heißt "zum Schubmittelpunkt gerichtet", destabilisierend. Desta forma, é obtido um momento de encurvadura por torção bastante baixo.

Regras de sinais para a posição de aplicação de carga zg

Uma vez que tem de ser encontrada uma solução geral sem conhecer a barra ou a rotação da secção, a convenção de sinais é definida de acordo com a direção da carga em relação à posição do centro de corte.

Uma carga transversal positiva direcionada para o centro de corte tem excentricidade positiva.

Uma carga transversal positiva direcionada do centro de corte tem excentricidade negativa.
